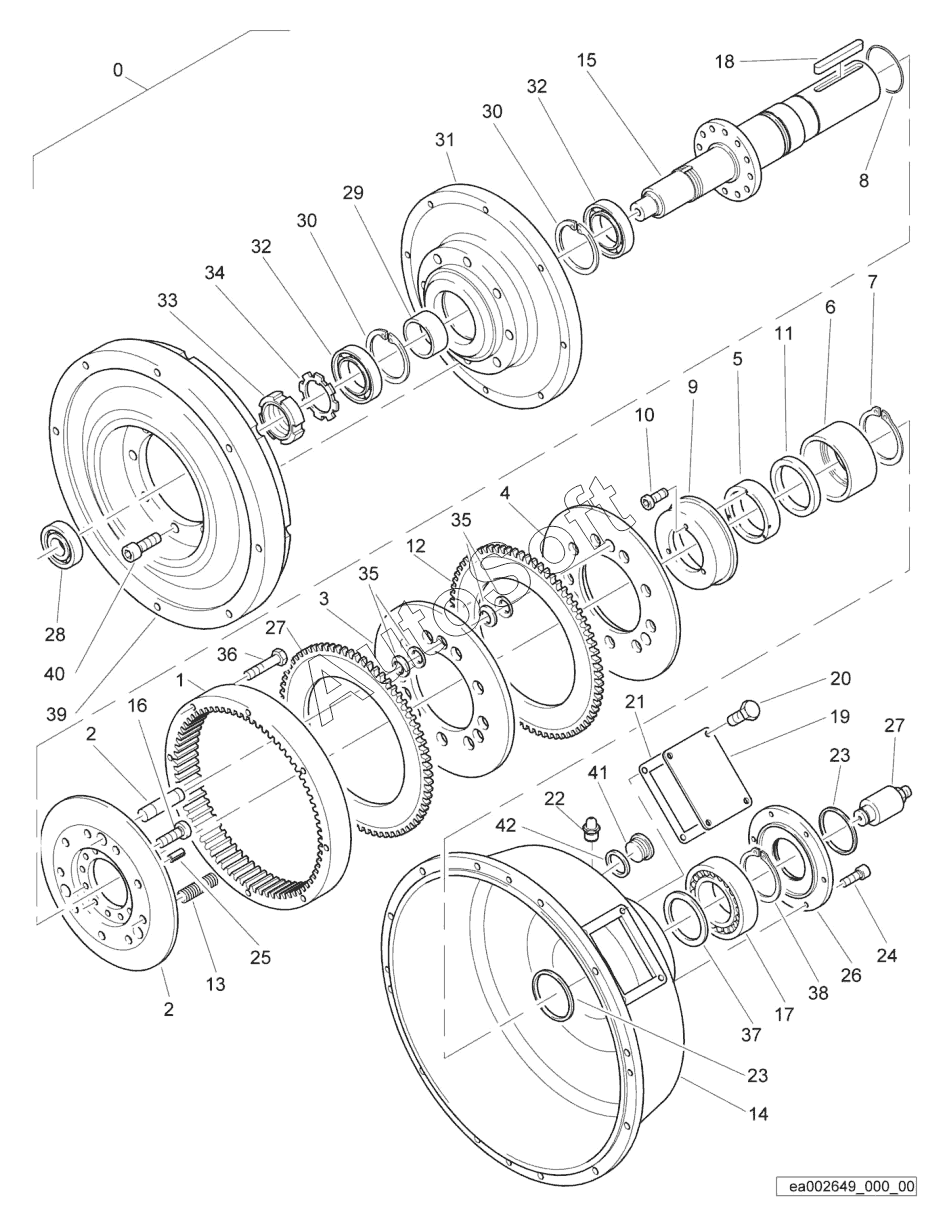

Каталог запасных частей к технике: BOMAG BM1300-30-2 (2011). Clutch
333060037
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
25
26
27
27
28
29
30
30
31
32
32
33
34
35
35
36
37
38
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 333060037 | 3***7 | Travel clutch | |
| 1 | 0***6 | Ring gear | |
| 2 | 0***2 | Coupling hub | |
| 3 | 0***8 | Inner disc | |
| 4 | 0***3 | Thrust disc | |
| 5 | 0***4 | Piston | |
| 6 | 0***5 | Cylinder | |
| 7 | 0***0 | Circlip,external | |
| 8 | 0***6 | O-ring | |
| 9 | 0***7 | Thrust ring | |
| 10 | 0***5 | Socket-head cap screw | |
| 11 | 0***8 | Grooved sealing ring | |
| 12 | 0***9 | External disc | |
| 13 | 0***5 | Pressure spring | |
| 14 | 0***0 | Clutch housing | |
| 15 | 0***7 | Flanged shaft | |
| 16 | 0***8 | Socket-head cap screw | |
| 17 | 0***1 | Self-alig.roller bearing | |
| 18 | 0***2 | Fitting key | |
| 19 | 0***7 | Cover plate | |
| 20 | 0***9 | Hexagon bolt | |
| 21 | 0***0 | Gasket | |
| 22 | 0***3 | Grease nipple | |
| 23 | 0***3 | Felt strip | |
| 24 | 0***4 | Socket-head cap screw | |
| 25 | 0***4 | Dowel pin | |
| 26 | 0***5 | Cover,bearing | |
| 27 | 0***6 | Pivoted connection | |
| 28 | 0***6 | Ball bearing,grooved | |
| 29 | 0***8 | Coupling sleeve | |
| 30 | 0***0 | Circlip,internal | |
| 31 | 0***9 | Flange,bearing | |
| 32 | 0***1 | Ball bearing,grooved | |
| 33 | 0***0 | Grooved nut | |
| 34 | 0***1 | Securing plate | |
| 35 | 0***7 | Belleville spring | |
| 36 | 0***2 | Hexagon bolt | |
| 37 | 0***2 | Supporting disc | |
| 38 | 0***0 | Circlip,external | |
| 39 | 0***3 | Coupling | |
| 40 | 0***4 | Socket-head cap screw | |
| 41 | 0***0 | Screw plug | |
| 42 | 0***8 | Sealing ring |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
