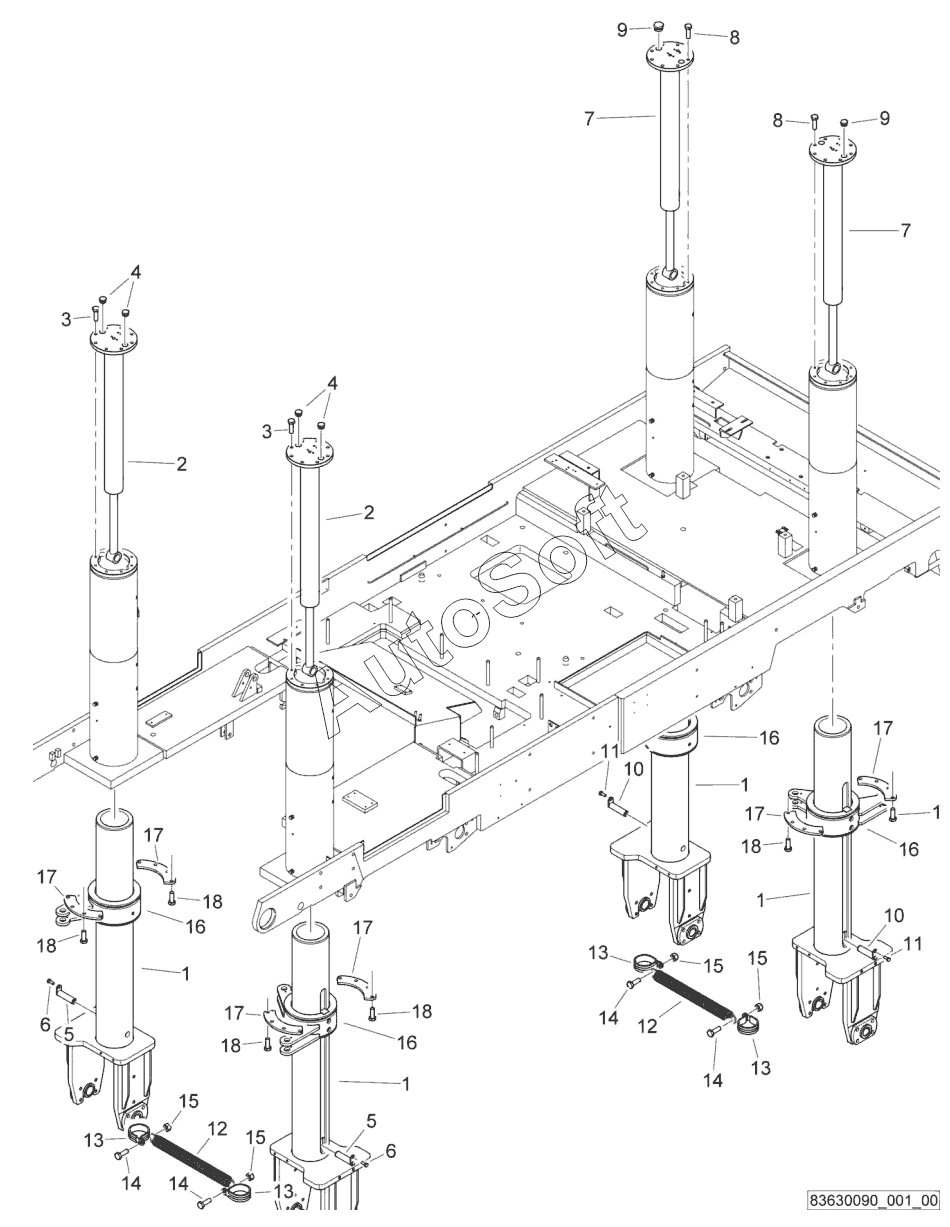

Каталог запасных частей к технике: BOMAG BM1300-30-2 (2011). Height adjust./under carriage
1
1
1
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
13
13
14
14
14
14
15
15
15
15
16
16
16
16
17
17
17
17
17
17
18
18
18
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***1 | Guide unit | |
| 2 | 8***9 | Pressure oil cylinder | |
| 3 | 3***5 | Screw | |
| 4 | 3***4 | Plug | |
| 5 | D***2 | Bolt | |
| 6 | 3***8 | Screw | |
| 7 | 8***9 | Pressure oil cylinder | |
| 8 | 3***5 | Screw | |
| 9 | 3***4 | Plug | |
| 10 | D***2 | Bolt | |
| 11 | 3***8 | Screw | |
| 12 | D***1 | Tension spring | |
| 13 | 3***0 | Clamp | |
| 14 | 3***2 | Screw | |
| 15 | 3***9 | Nut | |
| 16 | 8***1 | Collar | |
| 17 | 8***3 | Plate | |
| 18 | 3***4 | Screw |
