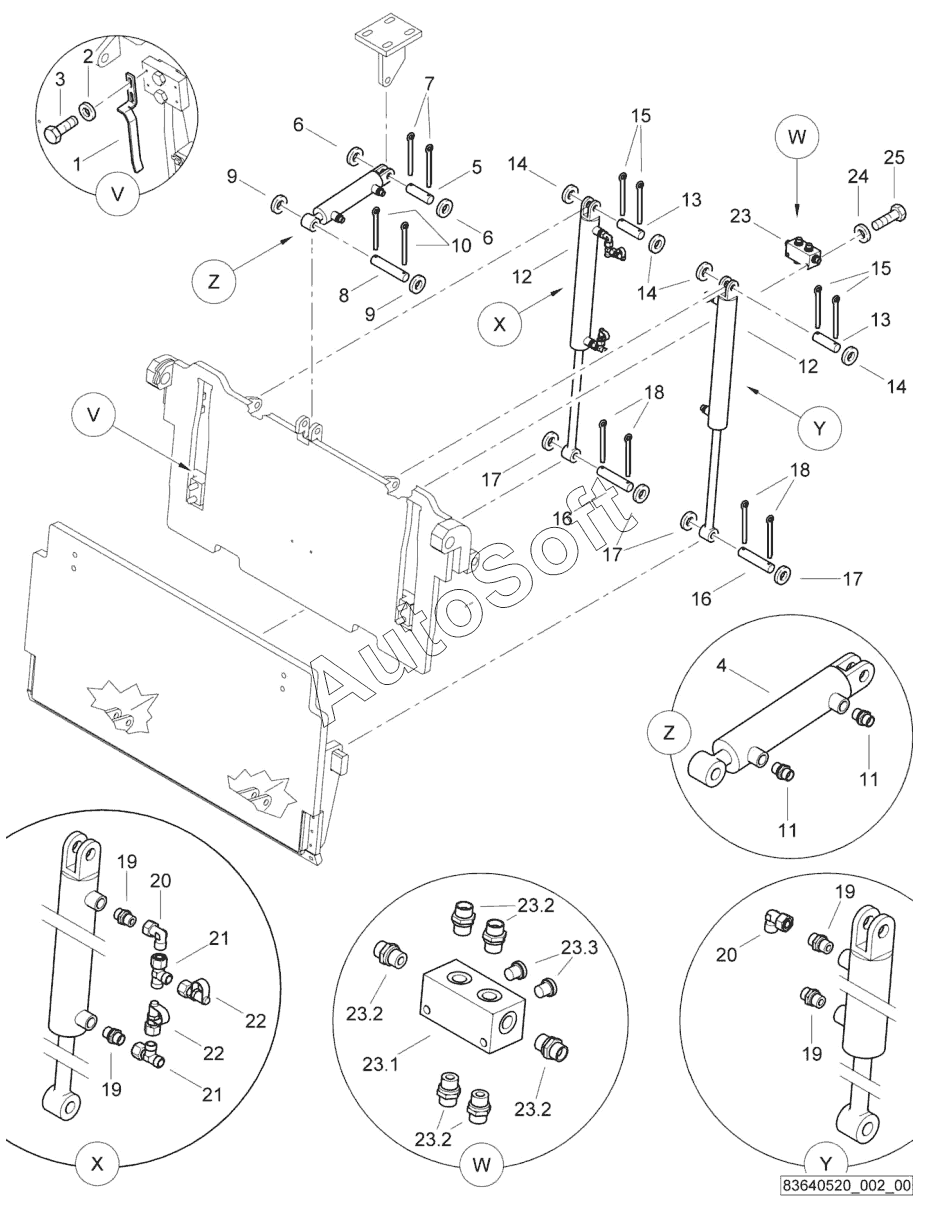

Каталог запасных частей к технике: BOMAG BM1300-30-2 (2011). Milling unit accessories
1
2
3
4
5
6
6
7
8
9
9
10
11
11
12
12
13
13
14
14
14
15
15
16
16
17
17
17
18
18
19
19
19
19
20
20
21
21
22
22
23
23.1
23.2
23.2
23.2
23.2
23.3
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | D***0 | Stop | |
| 10 | 3***6 | Cotter pin | |
| 11 | 0***8 | Double-ended union | |
| 12 | D***4 | Cylinder barrel | |
| 13 | D***9 | Bolt | |
| 14 | 3***6 | Washer | |
| 15 | 3***6 | Cotter pin | |
| 16 | D***8 | Bolt | |
| 17 | 3***6 | Washer | |
| 18 | 3***6 | Cotter pin | |
| 19 | 0***8 | Double-ended union | |
| 2 | 3***4 | Washer | |
| 20 | 0***4 | Socket | |
| 21 | 0***3 | L-union | |
| 22 | 0***3 | Test connection | |
| 23 | 8***4 | Block | |
| 23.1 | D***0 | Block | |
| 23.2 | 0***8 | Double-ended union | |
| 23.3 | 0***4 | Screw plug with seal | |
| 24 | 3***0 | Screw | |
| 25 | 3***1 | Round anchor plate | |
| 3 | 3***0 | Screw | |
| 4 | D***5 | Cylinder barrel | |
| 5 | D***9 | Bolt | |
| 6 | 3***6 | Washer | |
| 7 | 3***6 | Cotter pin | |
| 8 | D***0 | Bolt | |
| 9 | 3***6 | Washer |
