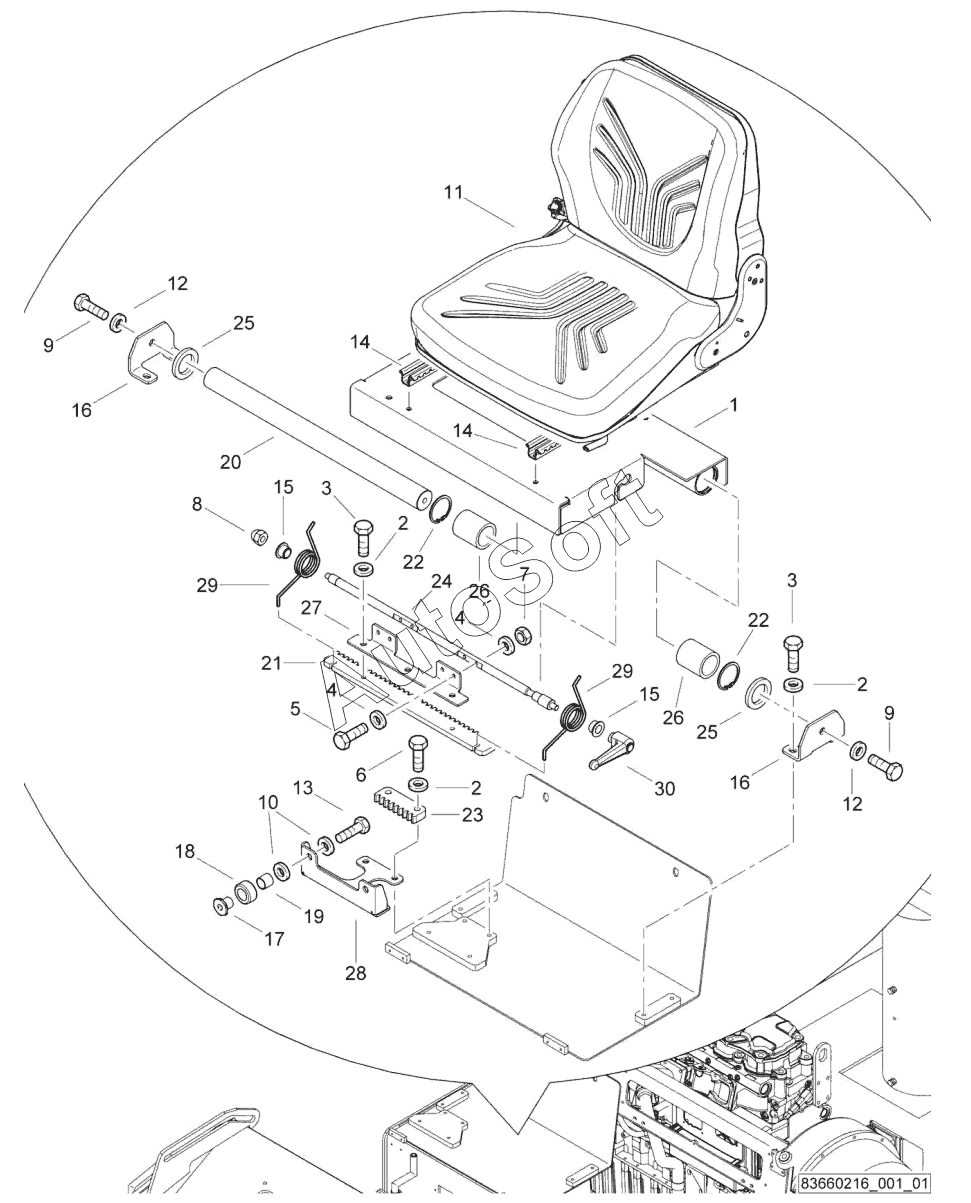

Каталог запасных частей к технике: BOMAG BM1300-30-2 (2011). Operator's seat
16
16
30
29
29
28
27
26
26
25
25
24
23
22
22
21
20
19
18
17
1
15
15
14
14
13
12
12
11
10
9
9
8
7
6
5
4
4
3
3
2
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***4 | Seat base | |
| 2 | 3***9 | Washer | |
| 3 | 3***6 | Screw | |
| 4 | 3***5 | Round anchor plate | |
| 5 | 3***2 | Screw | |
| 6 | 3***2 | Screw | |
| 7 | 3***6 | Nut | |
| 8 | 3***0 | Nut | |
| 9 | 3***2 | Screw | |
| 10 | 3***1 | Washer | |
| 11 | 0***8 | Operator's seat | |
| 12 | 0***0 | Spring washer | |
| 13 | 3***2 | Screw | |
| 14 | 0***7 | Seat rail,lower part | |
| 15 | 0***6 | Bushing | |
| 16 | 8***6 | Pillow block | |
| 17 | 8***8 | Receptacle | |
| 18 | 8***7 | Roller | |
| 19 | 0***6 | Bushing | |
| 20 | 8***5 | Guide rail | |
| 21 | 8***4 | Toothed rack | |
| 22 | 0***0 | Circlip,internal | |
| 23 | 8***8 | Toothed rack | |
| 24 | 8***9 | Shaft | |
| 25 | 5***0 | Stop disc | |
| 26 | 0***1 | Linear ball bearing | |
| 27 | 8***3 | Plate | |
| 28 | 8***7 | Roller support | |
| 29 | 8***2 | Torsion spring | |
| 30 | 0***8 | Notched lever |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
