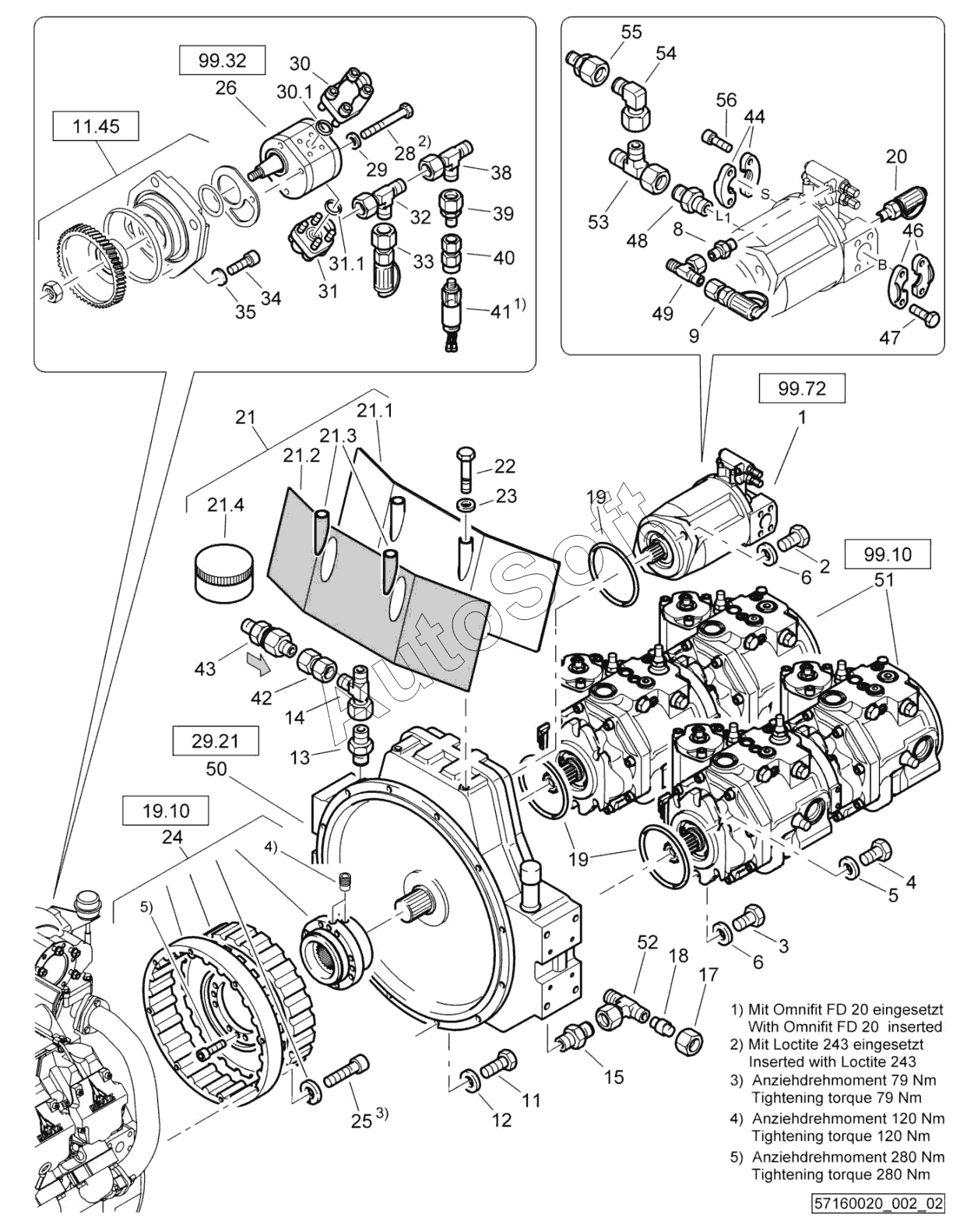

Каталог запасных частей к технике: BOMAG BC772RB-2 (2017). Engine
1
2
3
4
4
5
5
6
6
8
9
11
12
13
14
15
17
18
19
19
20
21
21.1
21.2
21.3
21.4
22
23
24
25
26
28
29
30
30.1
31
31.1
32
33
34
35
38
39
40
41
42
43
44
46
47
48
49
50
51
52
53
54
55
56
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***2 | Steering pump | |
| 11 | 0***5 | Hexagon bolt | |
| 12 | 0***6 | Spring washer | |
| 13 | 0***9 | Double-ended union | |
| 14 | 0***4 | L-union | |
| 15 | 0***1 | Double-ended union | |
| 17 | 0***2 | Cap nut | |
| 18 | 0***7 | Plug | |
| 19 | 0***3 | Loop ring | |
| 2 | 0***1 | Hexagon bolt | |
| 20 | 0***6 | Test connection | |
| 21 | 5***0 | Heat protection shield | |
| 21.1 | 5***5 | Heat protection shield | |
| 21.2 | 5***8 | Insulating mat | |
| 21.3 | 5***9 | Insulating mat | |
| 21.4 | 0***2 | Glue | |
| 22 | 0***6 | Hexagon bolt | |
| 23 | 0***0 | Washer | |
| 24 | 0***4 | Coupling | |
| 25 | 0***7 | Socket-head cap screw | |
| 26 | 0***7 | Gear pump | |
| 28 | 0***2 | Hexagon bolt | |
| 29 | 0***1 | Washer | |
| 3 | 0***6 | Hexagon bolt | |
| 30 | 0***7 | Angular flange union | |
| 30.1 | 0***4 | Loop ring | |
| 31 | 0***5 | Angular flange union | |
| 31.1 | 0***5 | Loop ring | |
| 32 | 0***4 | L-union | |
| 33 | 0***4 | Test connection | |
| 34 | 0***7 | Socket-head cap screw | |
| 35 | 0***6 | Spring washer | |
| 38 | 0***4 | L-union | |
| 39 | 0***7 | Reducing union | |
| 4 | 0***9 | Hexagon bolt | |
| 40 | 0***3 | Pressure gauge connector | |
| 41 | 0***0 | Pressure switch | |
| 42 | 0***6 | Connection | |
| 43 | 0***1 | Check valve | |
| 44 | 0***2 | Half, flange, SAE | |
| 46 | 0***1 | Half, flange, SAE | |
| 47 | 0***6 | Hexagon bolt | |
| 48 | 0***3 | Socket | |
| 49 | 0***2 | T-union | |
| 5 | 6***2 | Washer | |
| 50 | 0***8 | Distribution transmission | |
| 51 | 0***2 | Tandem pump | |
| 52 | 0***7 | T-union | |
| 53 | 0***6 | L-union | |
| 54 | 0***7 | Angular union | |
| 55 | 0***3 | Reducing union | |
| 56 | 0***3 | Socket-head cap screw | |
| 6 | 5***1 | Washer | |
| 8 | 0***2 | Socket | |
| 9 | 0***1 | Test connection |
