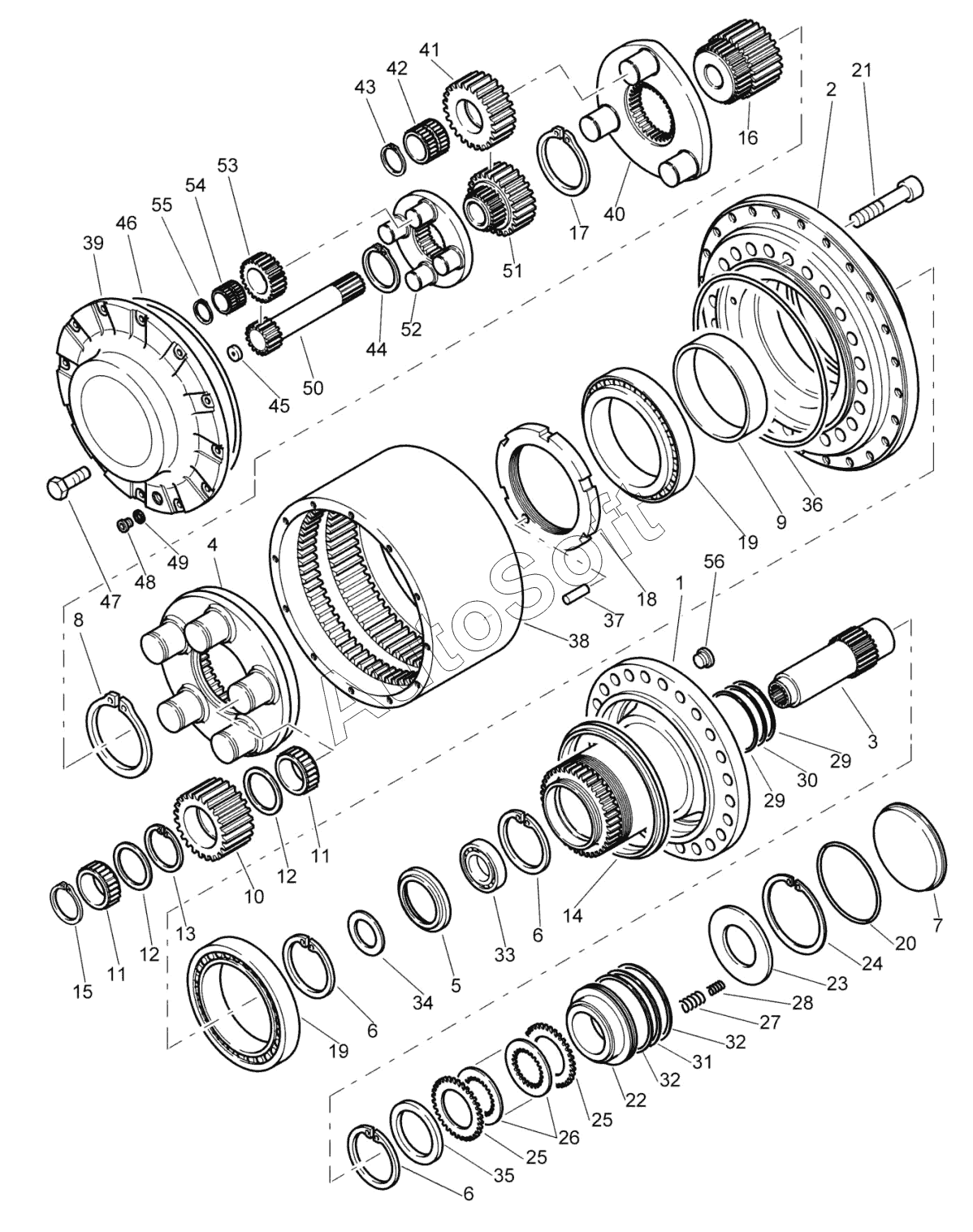

Каталог запасных частей к технике: BOMAG BC772RB-2 (2017). Gear unit for travel
43
29
29
30
31
32
32
33
34
35
36
37
38
39
40
41
42
28
44
45
46
47
48
49
50
51
52
53
54
55
56
14
1
2
3
4
5
6
6
6
7
8
9
10
11
11
12
12
13
05901308
15
16
17
18
19
19
20
21
22
23
24
25
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 05901308 | 0***8 | Gear unit for travel | |
| 1 | 0***3 | Supporting axle | |
| 2 | 0***4 | Back-up ring | |
| 3 | 0***6 | Driver | |
| 4 | 0***8 | Planet carrier | |
| 5 | 0***9 | Ring, bearing | |
| 6 | 0***9 | Circlip | |
| 7 | 0***1 | Plug | |
| 8 | 0***2 | Spring ring | |
| 9 | 0***3 | Intermediate ring | |
| 10 | 0***4 | Planet gear | |
| 11 | 0***5 | Cylinder roller bearing | |
| 12 | 0***6 | Stop disc | |
| 13 | 0***7 | Circlip | |
| 14 | 0***8 | Sliding gasket | |
| 15 | 0***8 | Circlip | |
| 16 | 0***0 | Sun gear | |
| 17 | 0***1 | Circlip | |
| 18 | 0***2 | Ring nut for axle | |
| 19 | 0***3 | Taper roller bearing | |
| 20 | 0***4 | O-ring | |
| 21 | 0***5 | Socket-head cap screw | |
| 22 | 0***6 | Piston | |
| 23 | 0***7 | Washer | |
| 24 | 0***8 | Circlip | |
| 25 | 0***9 | Outer disc | |
| 26 | 0***0 | Inner disc | |
| 27 | 0***3 | Pressure spring | |
| 28 | 0***4 | Pressure spring | |
| 29 | 0***3 | Back-up ring | |
| 30 | 0***4 | Square ring | |
| 31 | 0***5 | Square ring | |
| 32 | 0***6 | Back-up ring | |
| 33 | 0***7 | Ball bearing,grooved | |
| 34 | 0***8 | Washer | |
| 35 | 0***9 | Washer | |
| 36 | 0***0 | O-ring | |
| 37 | 0***9 | Pin,cylindric | |
| 38 | 0***2 | Internal geared wheel | |
| 39 | 0***3 | Cover | |
| 40 | 0***4 | Planet carrier | |
| 41 | 0***5 | Planet gear | |
| 42 | 0***6 | Cylinder roller bearing | |
| 43 | 0***7 | Circlip | |
| 44 | 0***8 | Circlip | |
| 45 | 0***6 | Washer | |
| 46 | 0***7 | O-ring | |
| 47 | 0***6 | Hexagon bolt | |
| 48 | 0***9 | Screw plug | |
| 49 | 0***2 | Sealing ring | |
| 50 | 0***3 | Sun gear shaft | |
| 51 | 0***4 | Sun gear shaft | |
| 52 | 0***5 | Planet carrier | |
| 53 | 0***6 | Planet gear | |
| 54 | 0***7 | Cylinder roller bearing | |
| 55 | 0***8 | Circlip | |
| 56 | 0***9 | Plug |
