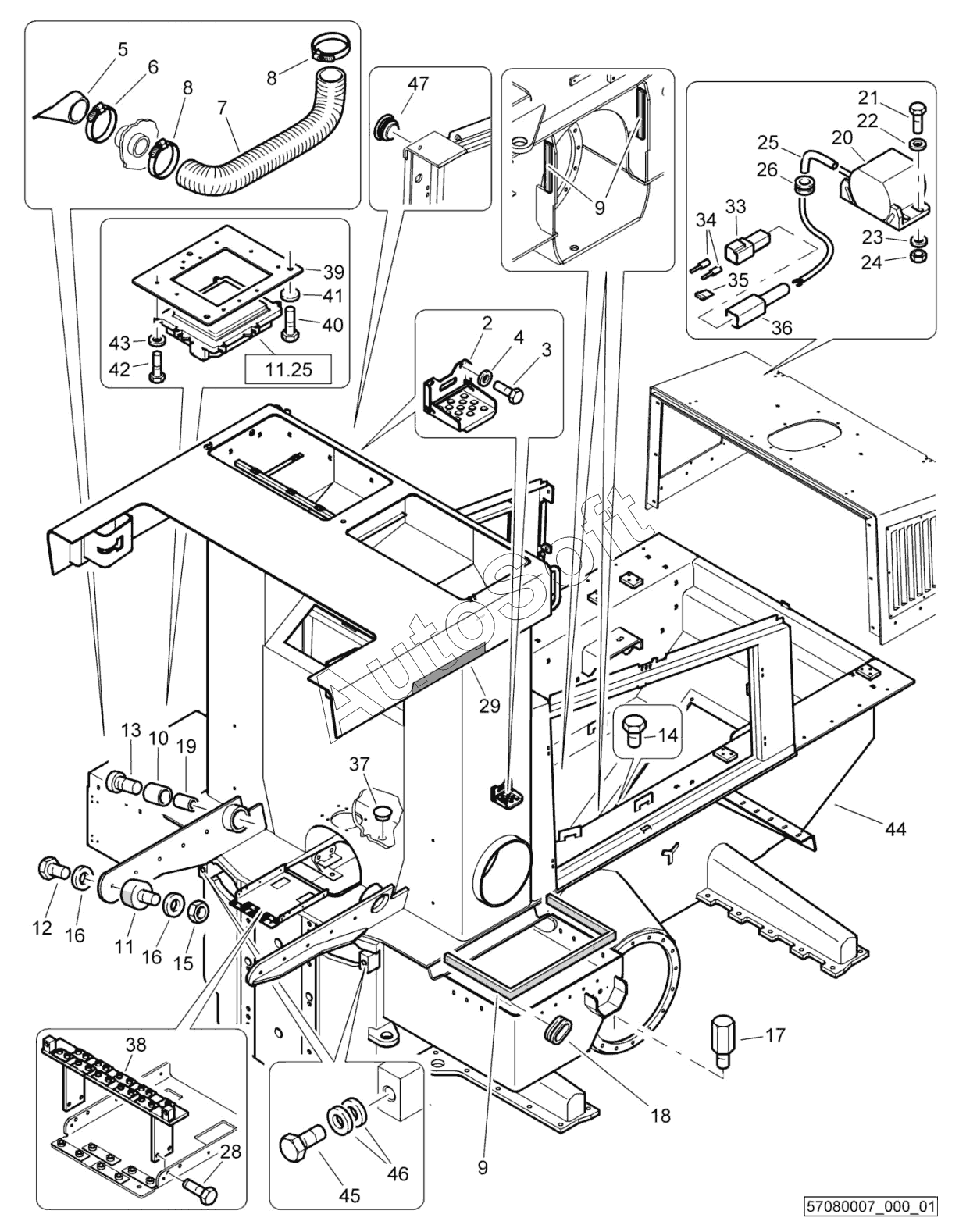

Каталог запасных частей к технике: BOMAG BC772RB-2 (2017). Rear Frame
38
24
25
26
28
29
33
34
35
36
37
23
39
40
41
42
43
44
45
46
47
13
3
4
5
6
7
8
8
9
9
10
11
12
2
14
15
16
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2 | 0***5 | Step | |
| 3 | 0***8 | Hexagon bolt | |
| 4 | 0***4 | Spring washer | |
| 5 | 0***2 | Dust discharge valve | |
| 6 | 0***8 | Hose clip | |
| 7 | 0***8 | Hose | |
| 8 | 0***8 | Hose clip | |
| 9 | 0***0 | Edge protector | |
| 10 | 0***5 | Rubber bush | |
| 11 | 0***6 | Rubber buffer | |
| 12 | 0***0 | Hexagon bolt | |
| 13 | 0***7 | Socket-head cap screw | |
| 14 | 0***5 | Screw plug | |
| 15 | 0***3 | Hexagon nut | |
| 16 | 0***0 | Spring washer | |
| 17 | 5***1 | Screw plug | |
| 18 | 5***1 | Edge protector | |
| 19 | 5***7 | Spacer piece | |
| 20 | 0***8 | Warning buzzer | |
| 21 | 0***2 | Hexagon bolt | |
| 22 | 0***4 | Washer | |
| 23 | 0***4 | Spring washer | |
| 24 | 0***3 | Hexagon nut | |
| 25 | 0***5 | Insulating hose | |
| 26 | 0***4 | Wall duct | |
| 28 | 0***8 | Hexagon bolt | |
| 29 | 0***0 | Protection ridge | |
| 33 | 0***6 | >Plug housing | |
| 34 | 0***2 | Pin | |
| 35 | 0***2 | Locking device | |
| 36 | 0***4 | Grommet | |
| 37 | 0***2 | Protection plug | |
| 38 | 5***3 | Holder | |
| 39 | 5***3 | Plate | |
| 40 | 0***7 | Hexagon bolt | |
| 41 | 0***6 | Spring washer | |
| 42 | 0***1 | Hexagon bolt | |
| 43 | 0***4 | Spring washer | |
| 44 | 5***6 | Rear frame | |
| 45 | 0***9 | Hexagon bolt | |
| 46 | 0***6 | Washer | |
| 47 | 0***2 | Plug |
