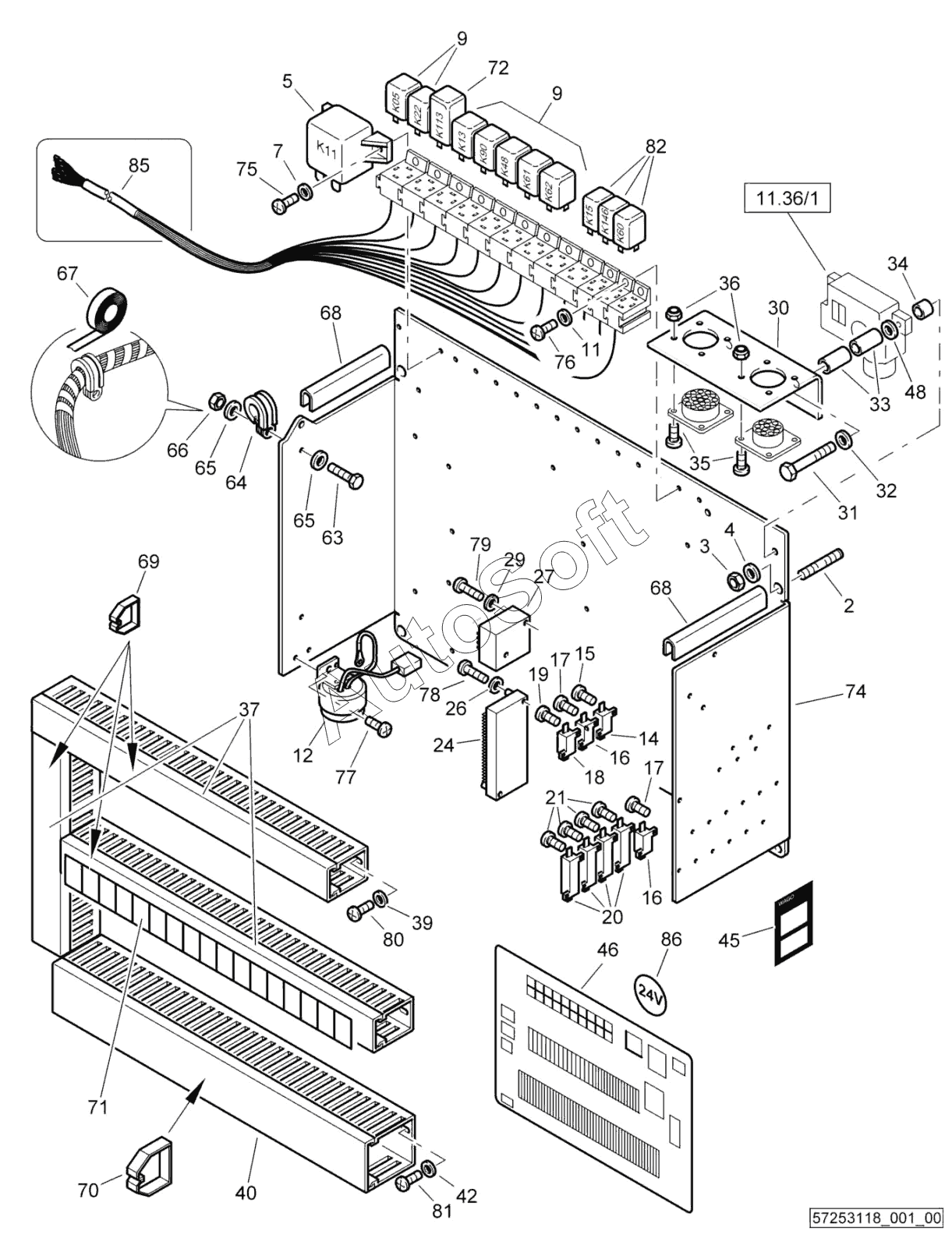

Каталог запасных частей к технике: BOMAG BC772RB-2 (2017). Control Box
2
3
4
5
7
9
9
11
12
14
15
16
16
17
17
18
19
20
21
24
26
27
29
30
31
32
33
34
35
36
37
39
40
42
45
46
48
63
64
65
65
66
67
68
68
69
70
71
72
74
75
76
77
78
79
80
81
82
85
86
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2 | 0***4 | Pin screw | |
| 3 | 0***3 | Hexagon nut | |
| 4 | 0***4 | Spring washer | |
| 5 | 0***8 | Relay | |
| 7 | 0***3 | Spring washer | |
| 9 | 0***2 | Relay | |
| 11 | 0***3 | Spring washer | |
| 12 | 5***8 | Warning buzzer | |
| 14 | 0***3 | Resistor | |
| 15 | 0***6 | Lens head screw | |
| 16 | 0***1 | Resistor | |
| 17 | 0***6 | Lens head screw | |
| 18 | 0***2 | Resistor | |
| 19 | 0***6 | Lens head screw | |
| 20 | 0***6 | Resistor | |
| 21 | 0***6 | Lens head screw | |
| 24 | 0***3 | Diode module | |
| 26 | 0***3 | Spring washer | |
| 27 | 0***2 | Indicator module | |
| 29 | 0***3 | Spring washer | |
| 30 | 5***2 | Plate | |
| 31 | 0***2 | Hexagon bolt | |
| 32 | 0***4 | Spring washer | |
| 33 | 5***4 | Sleeve | |
| 34 | 5***6 | Spacer piece | |
| 35 | 0***0 | Slotted fillister head screw | |
| 36 | 0***5 | Safety nut | |
| 37 | 0***4 | Cable channel | |
| 39 | 0***3 | Spring washer | |
| 40 | 0***7 | Cable channel | |
| 42 | 0***3 | Spring washer | |
| 45 | 0***4 | Label | |
| 46 | 0***7 | Decal,indication | |
| 48 | 0***7 | Washer | |
| 63 | 0***4 | Hexagon bolt | |
| 64 | 0***2 | Tube clamp | |
| 65 | 0***3 | Spring washer | |
| 66 | 0***8 | Hexagon nut | |
| 67 | 0***1 | Wrapping band | |
| 68 | 0***0 | Profile | |
| 69 | 0***4 | Clip | |
| 70 | 0***7 | Clip | |
| 71 | 0***6 | Decal,indication | |
| 72 | 0***2 | Marginal relay | |
| 74 | 5***7 | Plate | |
| 75 | 0***0 | Screw | |
| 76 | 0***0 | Screw | |
| 77 | 0***0 | Screw | |
| 78 | 0***5 | Screw | |
| 79 | 0***5 | Screw | |
| 80 | 0***0 | Screw | |
| 81 | 0***0 | Screw | |
| 82 | 0***1 | Relay | |
| 85 | 5***5 | Wiring | |
| 86 | 0***3 | Decal,indication |
