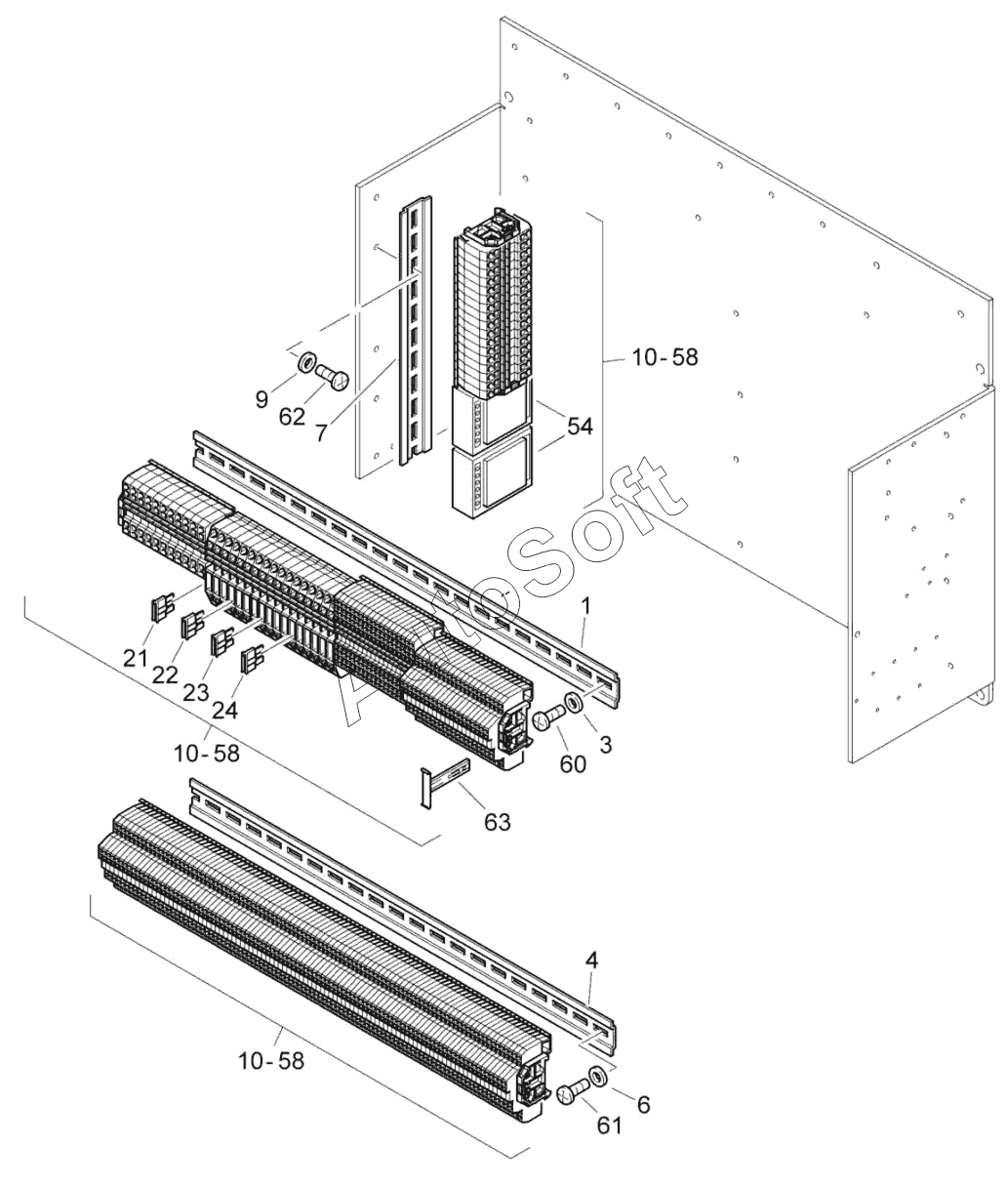

Каталог запасных частей к технике: BOMAG BC772RB-2 (2017). Control Box
1
3
4
6
7
9
10
10
10
11
11
11
12
12
12
13
13
13
14
14
14
15
15
15
16
16
16
17
17
17
18
18
18
19
19
19
20
20
20
21
22
23
24
25
25
25
26
26
26
27
27
27
28
28
28
29
29
29
30
30
30
31
31
31
32
32
32
33
33
33
34
34
34
35
35
35
36
36
36
37
37
37
38
38
38
39
39
39
40
40
40
41
41
41
42
42
42
43
43
43
44
44
44
45
45
45
46
46
46
47
47
47
48
48
48
49
49
49
50
50
50
51
51
51
52
52
52
53
53
53
54
54
55
55
55
56
56
56
57
57
57
58
58
58
60
61
62
63
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***3 | Rail | |
| 3 | 0***3 | Spring washer | |
| 4 | 0***3 | Rail | |
| 6 | 0***3 | Spring washer | |
| 7 | 0***3 | Rail | |
| 9 | 0***3 | Spring washer | |
| 10 | 0***7 | Clamp | |
| 11 | 0***2 | End plate | |
| 12 | 0***3 | Terminal | |
| 13 | 0***2 | End plate | |
| 14 | 0***9 | Terminal | |
| 15 | 0***2 | End plate | |
| 16 | 0***3 | Terminal | |
| 17 | 0***9 | Bridge | |
| 18 | 0***5 | End plate | |
| 19 | 0***6 | Terminal | |
| 20 | 0***9 | Bridge | |
| 21 | 0***8 | Fuse | |
| 22 | 0***9 | Flat fuse | |
| 23 | 0***9 | Fuse | |
| 24 | 0***7 | Fuse | |
| 25 | 0***1 | End plate | |
| 26 | 0***8 | Terminal | |
| 27 | 0***7 | Fuse | |
| 28 | 0***1 | End plate | |
| 29 | 0***5 | Terminal | |
| 30 | 0***4 | Terminal | |
| 31 | 0***7 | End plate | |
| 32 | 0***0 | Terminal | |
| 33 | 0***8 | Terminal | |
| 34 | 0***9 | Terminal | |
| 35 | 0***5 | Terminal | |
| 36 | 0***6 | Bridge | |
| 37 | 0***7 | Clamp | |
| 38 | 0***6 | Sequence of numbers | |
| 39 | 0***7 | Sequence of numbers | |
| 40 | 0***8 | Sequence of numbers | |
| 41 | 0***6 | Adapter | |
| 42 | 0***7 | Clamp | |
| 43 | 0***7 | End plate | |
| 44 | 0***0 | Terminal | |
| 45 | 0***8 | Terminal | |
| 46 | 0***9 | Terminal | |
| 47 | 0***5 | Terminal | |
| 48 | 0***6 | Bridge | |
| 49 | 0***7 | Clamp | |
| 50 | 0***9 | Sequence of numbers | |
| 51 | 0***0 | Sequence of numbers | |
| 52 | 0***1 | Sequence of numbers | |
| 53 | 0***7 | Clamp | |
| 54 | 0***1 | Relay | |
| 55 | 0***7 | End plate | |
| 56 | 0***0 | Terminal | |
| 57 | 0***7 | Clamp | |
| 58 | 0***2 | Sequence of numbers | |
| 60 | 0***0 | Screw | |
| 61 | 0***0 | Screw | |
| 62 | 0***0 | Screw | |
| 63 | 0***3 | Support |
