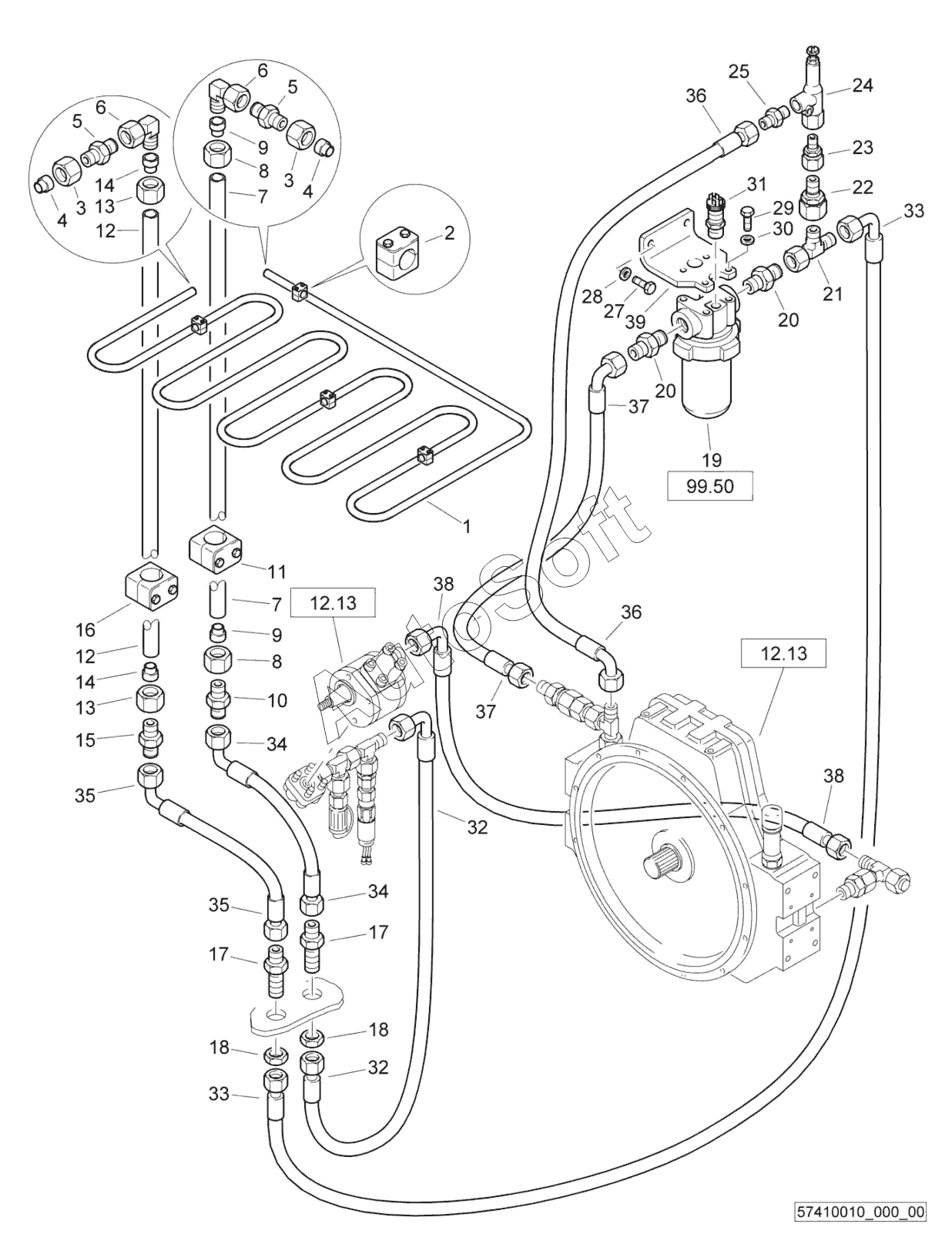

Каталог запасных частей к технике: BOMAG BC772RB-2 (2017). Cooling
31
21
22
23
24
25
27
28
29
30
20
20
32
32
33
33
34
34
35
35
36
36
36
36
36
36
37
37
39
11
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
1
12
12
13
13
14
14
15
16
17
17
18
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***1 | Tube | |
| 2 | 0***0 | Fastening clamp | |
| 3 | 0***5 | Cap nut | |
| 4 | 0***5 | Cutting ring | |
| 5 | 0***2 | Union | |
| 6 | 0***5 | Angular union | |
| 7 | 5***3 | Tube | |
| 8 | 0***5 | Cap nut | |
| 9 | 0***5 | Cutting ring | |
| 10 | 0***2 | Union | |
| 11 | 0***0 | Fastening clamp | |
| 12 | 5***3 | Tube | |
| 13 | 0***5 | Cap nut | |
| 14 | 0***5 | Cutting ring | |
| 15 | 0***2 | Union | |
| 16 | 0***0 | Fastening clamp | |
| 17 | 0***5 | Straight union | |
| 18 | 0***2 | Nut | |
| 19 | 0***3 | Filter | |
| 20 | 0***9 | Double-ended union | |
| 21 | 0***4 | L-union | |
| 22 | 0***7 | Reducing union | |
| 23 | 0***3 | Socket | |
| 24 | 0***1 | Pressure relief valve | |
| 25 | 0***4 | Double-ended union | |
| 27 | 0***4 | Hexagon bolt | |
| 28 | 0***0 | Spring washer | |
| 29 | 0***4 | Hexagon bolt | |
| 30 | 0***4 | Spring washer | |
| 31 | 0***2 | Different.pressure switch | |
| 32 | 0***4 | Hose assy.ac.WN3111 | |
| 33 | 0***4 | Hose assy.ac.WN3111 | |
| 34 | 0***2 | Hose assy.ac.WN3111 | |
| 35 | 0***2 | Hose assy.ac.WN3111 | |
| 36 | 0***7 | Hose | |
| 36 | 0***1 | Hose assy.ac.WN3111 | |
| 37 | 0***7 | Hose | |
| 39 | 5***6 | Angle |
