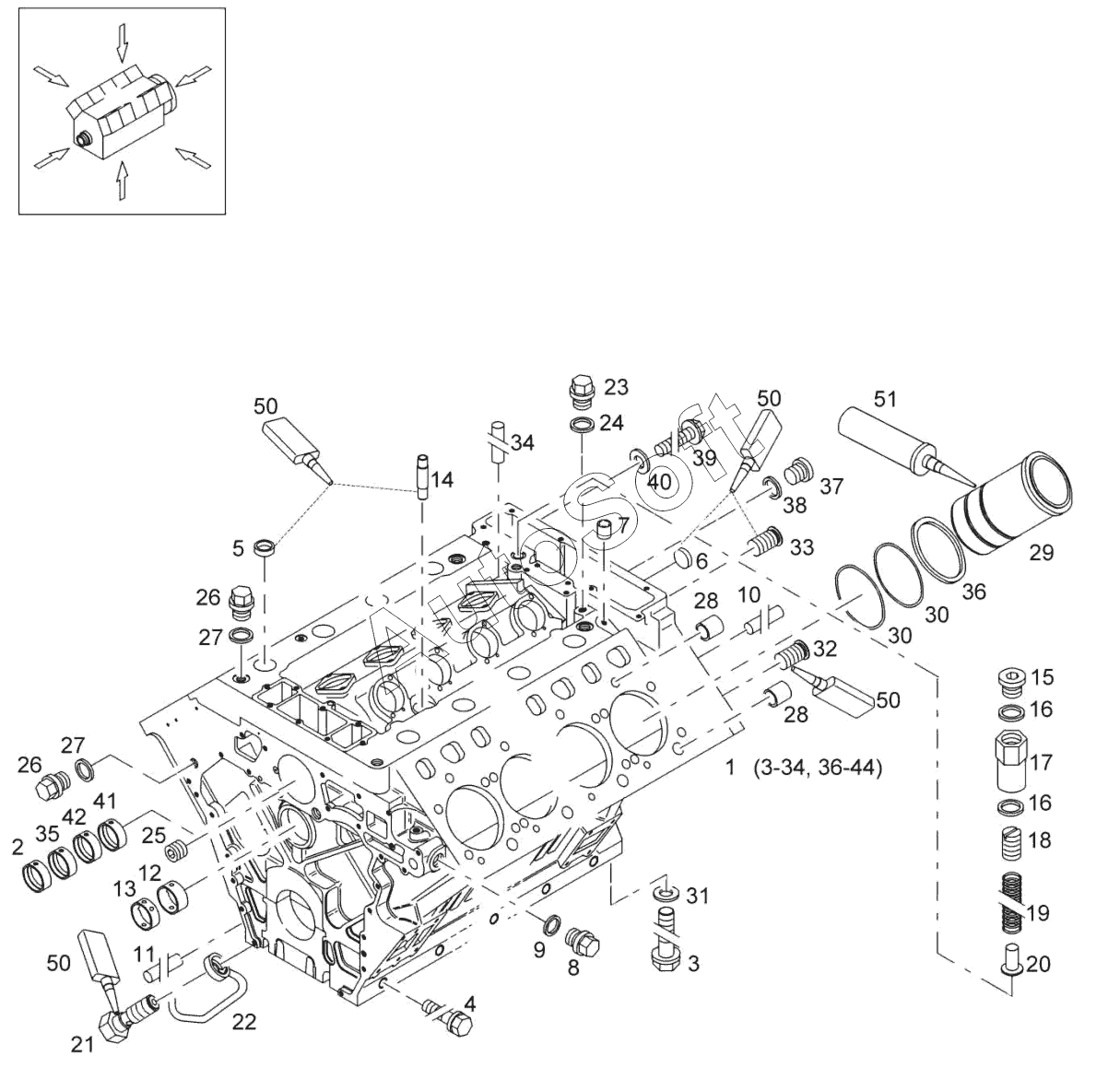

Каталог запасных частей к технике: BOMAG BC772RB-2 (2017). Crankcase
34
34
24
25
26
26
27
27
28
28
29
30
30
31
32
33
23
35
36
36
37
38
39
40
41
42
50
50
50
50
51
12
2
3
3
4
5
6
7
8
9
10
11
1
13
14
15
16
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***3 | Crankcase | |
| 2 | 0***8 | Bearing bush | |
| 3 | 0***3 | Hexagon bolt | |
| 4 | 0***9 | Hexagon bolt | |
| 5 | 0***5 | Cover | |
| 6 | 0***5 | Cover | |
| 7 | 0***4 | Plug | |
| 8 | 0***5 | Screw plug 111Nm | |
| 9 | 0***8 | Sealing ring | |
| 10 | 0***8 | Pin,cylindric | |
| 11 | 0***5 | Pin,cylindric | |
| 12 | 0***5 | Bearing bush | |
| 13 | 0***6 | Bearing bush | |
| 14 | 0***5 | Ventilation pipe | |
| 15 | 0***7 | Screw plug 180Nm | |
| 16 | 0***8 | Sealing ring | |
| 17 | 0***7 | Housing 210Nm | |
| 18 | 0***6 | Setscrew | |
| 19 | 0***8 | Pressure spring | |
| 20 | 0***9 | Valve spool | |
| 21 | 0***5 | Pressure relief valve 28Nm | |
| 22 | 0***0 | Nozzle | |
| 23 | 0***6 | Screw plug 34Nm | |
| 24 | 0***8 | Sealing ring | |
| 25 | 0***6 | Plug | |
| 26 | 0***1 | Screw plug | |
| 27 | 0***8 | Sealing ring | |
| 28 | 0***7 | Dowel bush | |
| 29 | 0***4 | Cylinder liner | |
| 30 | 0***2 | Loop ring | |
| 31 | 0***7 | Washer | |
| 32 | 0***8 | Tapped bush 30Nm | |
| 33 | 0***9 | Tapped bush 28Nm | |
| 34 | 0***0 | Pin,cylindric | |
| 35 | 0***7 | Bearing bush | |
| 36 | 0***1 | Shim | |
| 37 | 0***5 | Screw plug 88Nm | |
| 38 | 0***8 | Sealing ring | |
| 39 | 0***9 | Hexagon bolt | |
| 40 | 0***4 | Sealing ring | |
| 41 | 0***5 | Bearing bush | |
| 42 | 0***6 | Bearing bush | |
| 50 | 0***6 | Screw lock, middle strength | |
| 51 | 0***6 | Fitting compound |
