Каталог запасных частей к технике: BOMAG BW 24RH (2012). Brake System
1
1
4
4
4
4
5
6
6
8
9
9
11
11
12
12
13
13
14
14
15
15
16
16
17
17
18
18
19
19
20
20
21
21
22
22
23
23
24
24
25
25
26
26
27
27
28
28
29
29
30
30
31
31
32
32
33
33
34
34
35
36
37
38
38
38
39
39
39
39
40
40
41
41
42
43
43

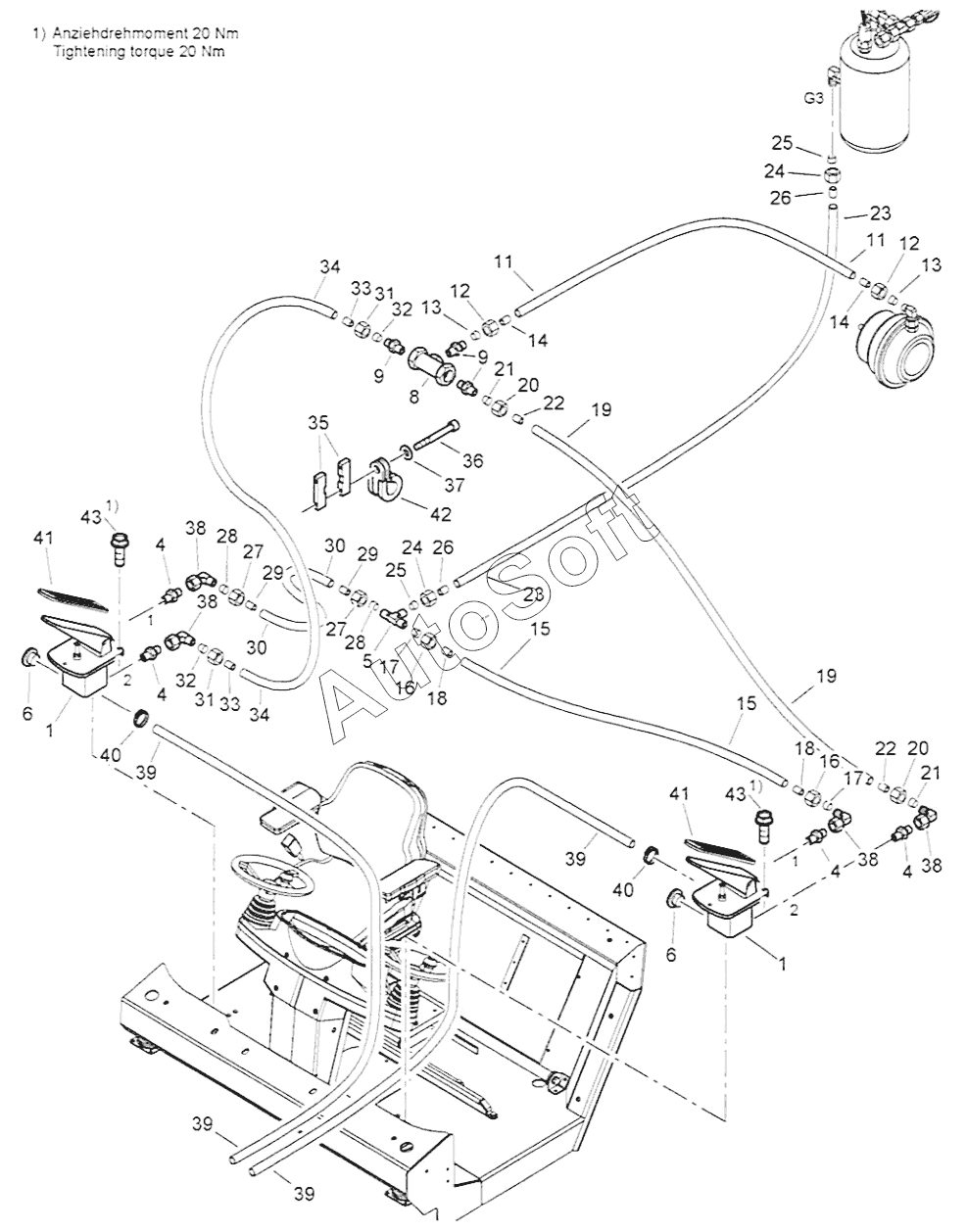

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***2 | Foot brake valve | |
| 4 | 0***9 | Double-ended union | |
| 5 | 0***8 | T-union | |
| 6 | 0***2 | Screw plug with seal | |
| 8 | 0***8 | Way valve | |
| 9 | 0***9 | Double-ended union | |
| 11 | 0***0 | Plastic hose | |
| 12 | 0***2 | Cap nut | |
| 13 | 0***1 | Cutting ring | |
| 14 | 0***0 | Socket | |
| 15 | 0***0 | Plastic hose | |
| 16 | 0***2 | Cap nut | |
| 17 | 0***1 | Cutting ring | |
| 18 | 0***0 | Socket | |
| 19 | 0***0 | Plastic hose | |
| 20 | 0***2 | Cap nut | |
| 21 | 0***1 | Cutting ring | |
| 22 | 0***0 | Socket | |
| 23 | 0***0 | Plastic hose | |
| 24 | 0***2 | Cap nut | |
| 25 | 0***1 | Cutting ring | |
| 26 | 0***0 | Socket | |
| 27 | 0***2 | Cap nut | |
| 28 | 0***1 | Cutting ring | |
| 29 | 0***0 | Socket | |
| 30 | 0***0 | Plastic hose | |
| 31 | 0***2 | Cap nut | |
| 32 | 0***1 | Cutting ring | |
| 33 | 0***0 | Socket | |
| 34 | 0***0 | Plastic hose | |
| 35 | 4***4 | Clamp | |
| 36 | 0***3 | Socket-head cap screw | |
| 37 | 0***4 | Spring washer | |
| 38 | 0***4 | Socket | |
| 39 | 3***5 | Hose | |
| 40 | 0***9 | Hose clip | |
| 41 | 0***1 | Pedal rubber | |
| 42 | 0***7 | Tube clamp | |
| 43 | 0***5 | Screw |
