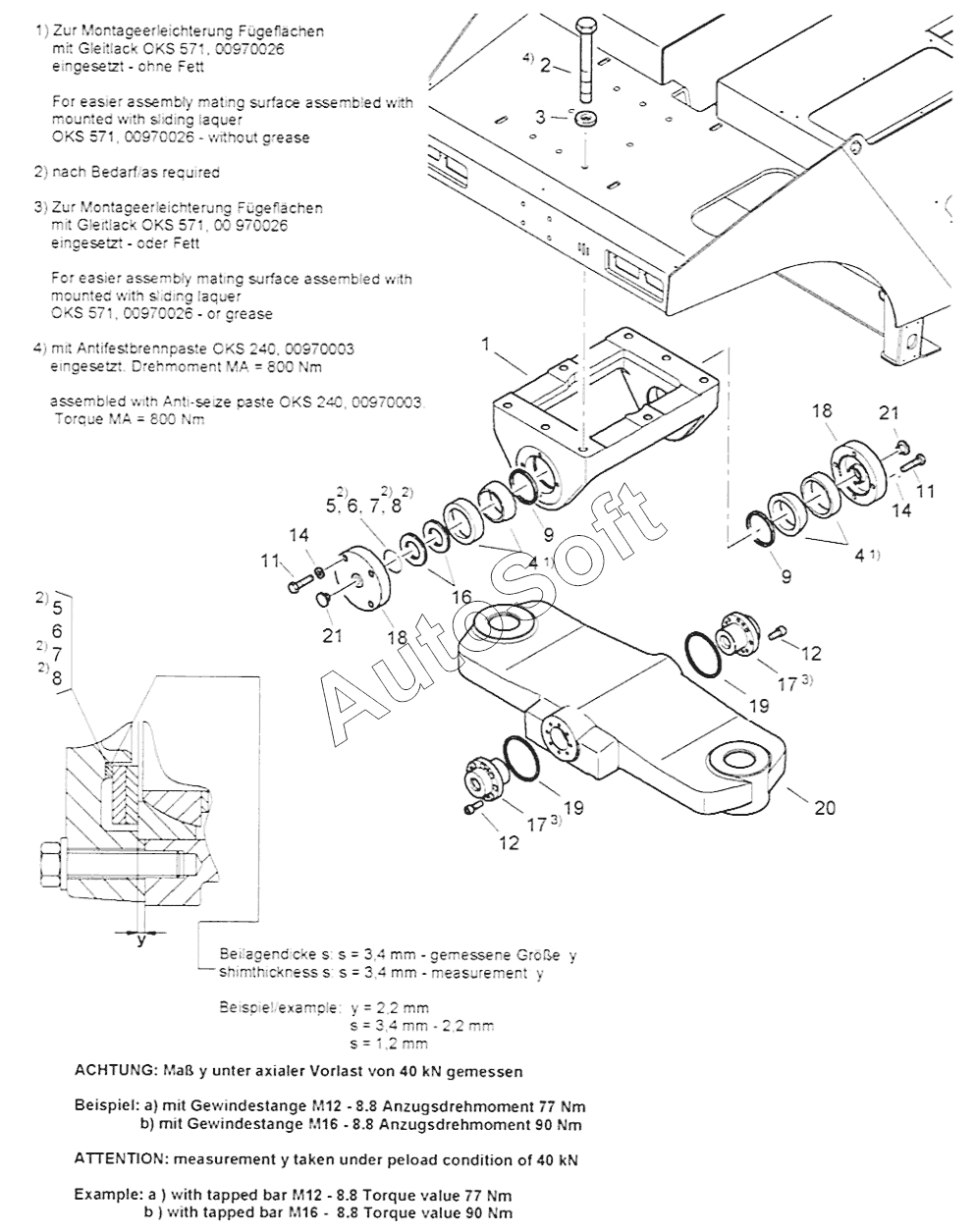

Каталог запасных частей к технике: BOMAG BW 24RH (2012). Steering
11
11
21
21
20
19
19
18
18
17
17
16
14
14
12
12
1
9
9
8
8
7
7
6
6
5
5
4
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***1 | Link support | |
| 2 | 0***5 | Hexagon bolt | |
| 3 | 0***2 | Spring washer | |
| 4 | 0***1 | Spherical plain bearing | |
| 5 | 0***5 | Shim | |
| 6 | 0***0 | Supporting disc | |
| 7 | 0***1 | Shim | |
| 8 | 0***3 | Shim | |
| 9 | 0***5 | Supporting disc | |
| 11 | 0***2 | Hexagon bolt | |
| 12 | 0***4 | Socket-head cap screw | |
| 14 | 0***4 | Washer | |
| 16 | 0***2 | Belleville spring | |
| 17 | 5***2 | Bolt | |
| 18 | 5***6 | Cover | |
| 19 | 5***8 | Sealing ring | |
| 20 | 5***8 | Transom bed | |
| 21 | 0***6 | Protection plug |
