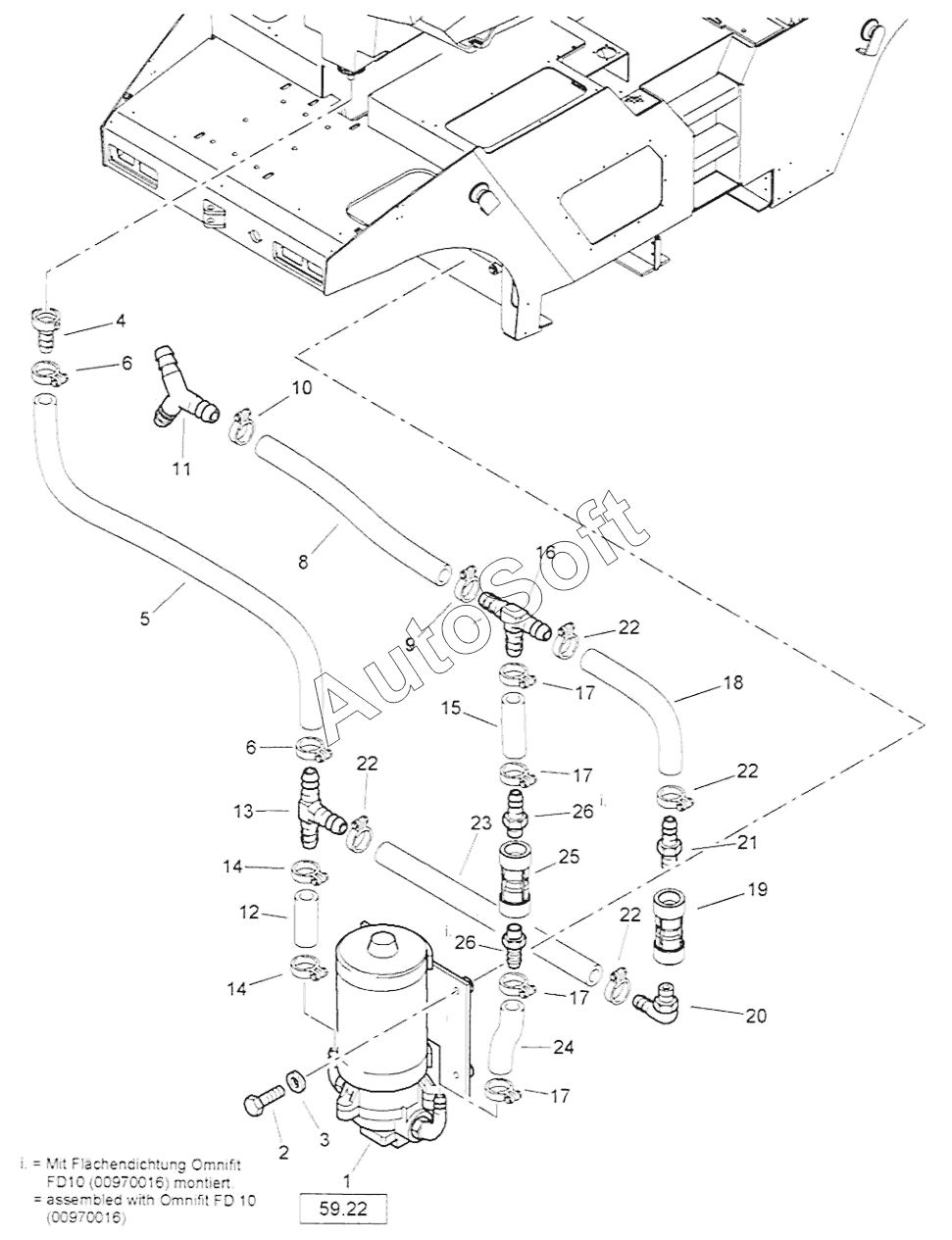

Каталог запасных частей к технике: BOMAG BW 24RH (2012). Sprinkler System
1
2
3
4
5
6
6
8
9
10
11
12
13
14
14
15
16
17
17
17
17
18
19
20
21
22
22
22
22
23
24
25
26
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***5 | Water pump | |
| 2 | 0***2 | Hexagon bolt | |
| 3 | 0***1 | Washer | |
| 4 | 0***7 | Hose connection | |
| 5 | 0***0 | Water hose | |
| 6 | 0***3 | Hose clip | |
| 8 | 0***0 | Water hose | |
| 9 | 0***3 | Hose clip | |
| 10 | 0***3 | Hose clip | |
| 11 | 0***6 | Y-union | |
| 12 | 0***0 | Water hose | |
| 13 | 0***7 | T-union | |
| 14 | 0***3 | Hose clip | |
| 15 | 0***0 | Water hose | |
| 16 | 0***7 | T-union | |
| 17 | 0***3 | Hose clip | |
| 18 | 0***0 | Water hose | |
| 19 | 0***4 | Check valve | |
| 20 | 0***3 | Angular union | |
| 21 | 0***1 | Double-ended union | |
| 22 | 0***3 | Hose clip | |
| 23 | 0***0 | Water hose | |
| 24 | 0***0 | Water hose | |
| 25 | 5***8 | Check valve | |
| 26 | 0***1 | Double-ended union |
