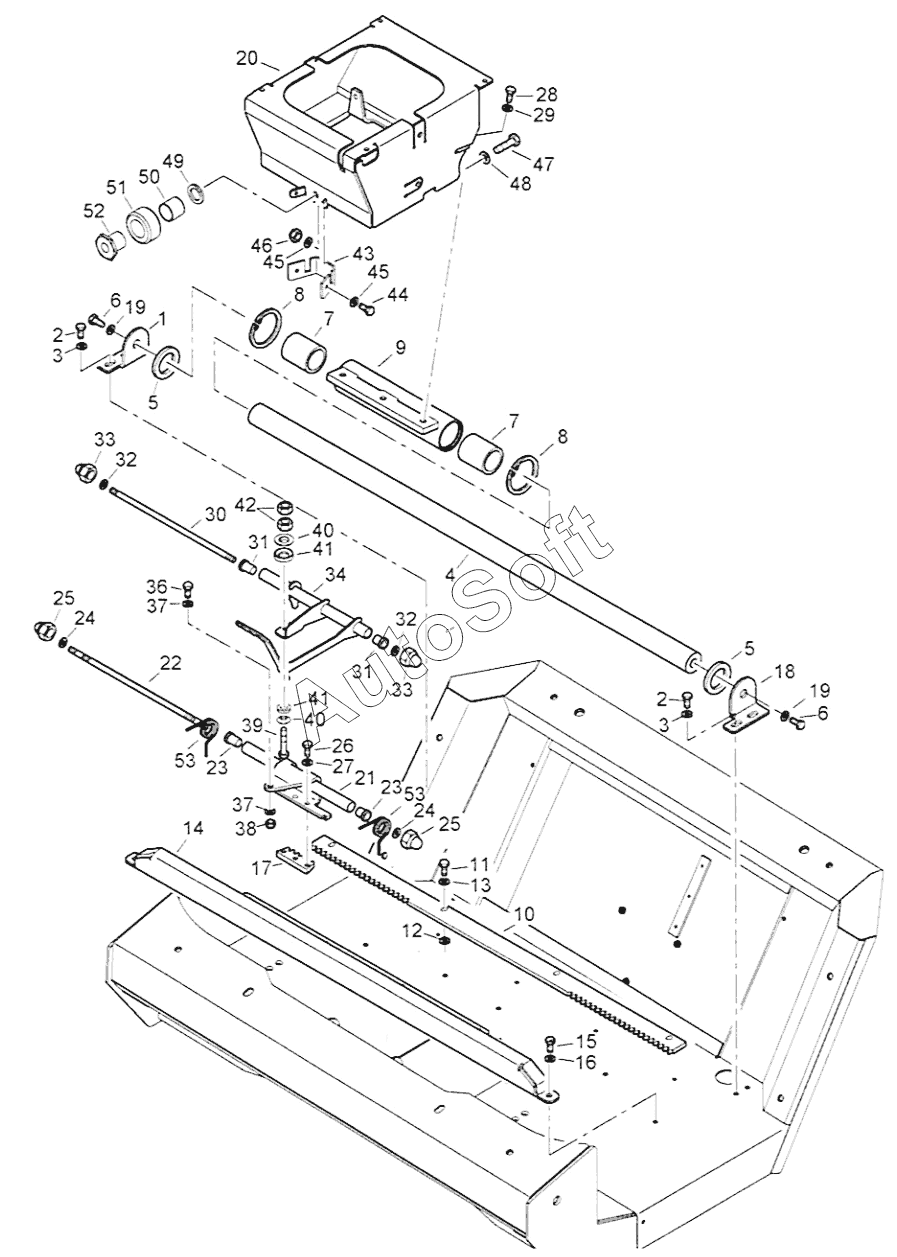

Каталог запасных частей к технике: BOMAG BW 24RH (2012). Seat Support
41
41
28
29
30
31
31
32
32
33
33
34
36
37
37
38
39
40
40
27
42
43
44
45
45
46
47
48
49
50
51
52
53
53
14
2
2
3
3
4
5
5
6
6
7
7
8
8
9
10
11
12
13
1
15
16
17
18
19
19
20
21
22
23
23
24
24
25
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***4 | Angle | |
| 2 | 0***7 | Hexagon bolt | |
| 3 | 0***6 | Spring washer | |
| 4 | 6***3 | Shaft | |
| 5 | 5***0 | Stop disc | |
| 6 | 0***2 | Hexagon bolt | |
| 7 | 0***1 | Linear ball bearing | |
| 8 | 0***0 | Circlip,internal | |
| 9 | 9***1 | Guiding tube | |
| 10 | 5***6 | Bar | |
| 11 | 0***2 | Hexagon bolt | |
| 12 | 0***0 | Washer | |
| 13 | 0***4 | Spring washer | |
| 14 | 5***6 | Plate | |
| 15 | 0***7 | Hexagon bolt | |
| 16 | 0***6 | Spring washer | |
| 17 | 9***1 | Toothed segment | |
| 18 | 5***5 | Angle | |
| 19 | 0***0 | Spring washer | |
| 20 | 5***3 | Seal holder | |
| 21 | 5***7 | Lever arm | |
| 22 | 9***2 | Rod | |
| 23 | 5***4 | Bushing | |
| 24 | 0***1 | Washer | |
| 25 | 0***5 | Domed cap nut | |
| 26 | 0***4 | Hexagon bolt | |
| 27 | 0***4 | Spring washer | |
| 28 | 0***7 | Hexagon bolt | |
| 29 | 0***6 | Spring washer | |
| 30 | 9***2 | Rod | |
| 31 | 5***4 | Bushing | |
| 32 | 0***1 | Washer | |
| 33 | 0***5 | Domed cap nut | |
| 34 | 5***0 | Lever | |
| 36 | 0***1 | Hexagon bolt | |
| 37 | 0***2 | Washer | |
| 38 | 0***1 | Safety nut | |
| 39 | 0***3 | Hexagon bolt | |
| 40 | 0***8 | Spherical washer | |
| 41 | 0***8 | Conical socket | |
| 42 | 0***3 | Hexagon nut | |
| 43 | 9***8 | Scraper | |
| 44 | 0***3 | Hexagon bolt | |
| 45 | 0***2 | Washer | |
| 46 | 0***1 | Safety nut | |
| 47 | 0***8 | Hexagon bolt | |
| 48 | 0***0 | Spring washer | |
| 49 | 0***0 | Washer | |
| 50 | 0***6 | Bushing | |
| 51 | 8***7 | Roller | |
| 52 | 8***8 | Receptacle | |
| 53 | 9***8 | Yoke spring |
