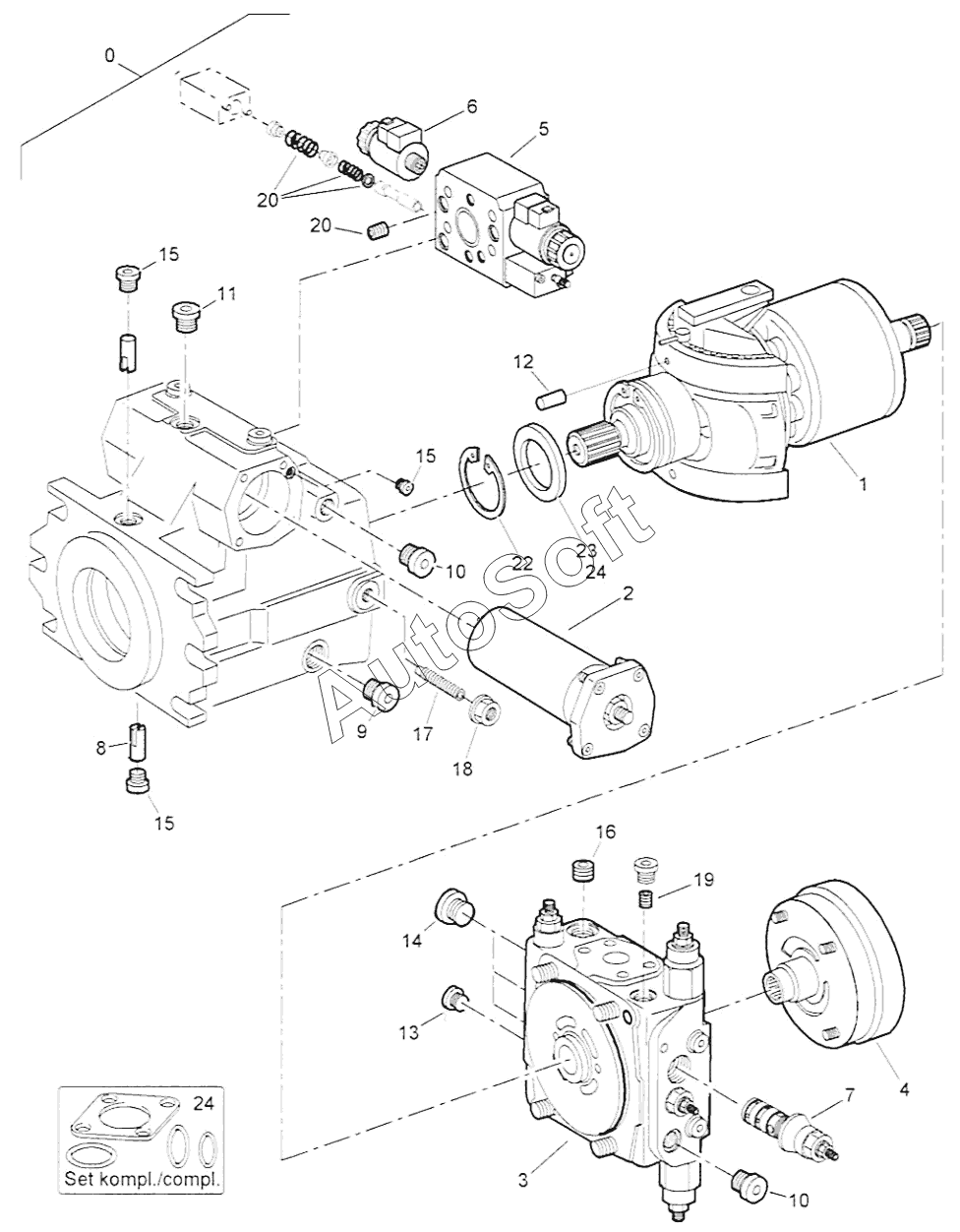

Каталог запасных частей к технике: BOMAG BW 24RH (2012). Hydraulic Pump
11
22
21
20
19
18
17
16
15
15
15
14
13
12
05802024
10
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 05802024 | 0***4 | Travel pump | |
| 1 | 0***5 | Rotor group | |
| 2 | 0***3 | Hydraulic control | |
| 3 | 0***4 | Connect. plate with valves | |
| 4 | 0***6 | Kit. internal gear pump | |
| 5 | 0***7 | Inching valve | |
| 6 | 0***1 | Solenoid switch | |
| 7 | 0***7 | Regulator cartridge | |
| 8 | 0***7 | Toggle pin | |
| 9 | 0***5 | Screw plug with seal | |
| 10 | 0***1 | Screw plug with seal | |
| 11 | 0***7 | Screw plug with seal | |
| 12 | 0***2 | Dowel pin | |
| 13 | 0***2 | Screw plug with seal | |
| 14 | 0***7 | Screw plug with seal | |
| 15 | 0***1 | Screw plug with seal | |
| 16 | 0***5 | Screw plug | |
| 17 | 0***0 | Eccentric bolt | |
| 18 | 0***1 | Seal lock nut | |
| 19 | 0***3 | Nozzle | |
| 20 | 0***3 | > Nozzle M6/1, 2 | |
| 21 | 0***8 | Control parts | |
| 22 | 0***3 | Kit. seal |
