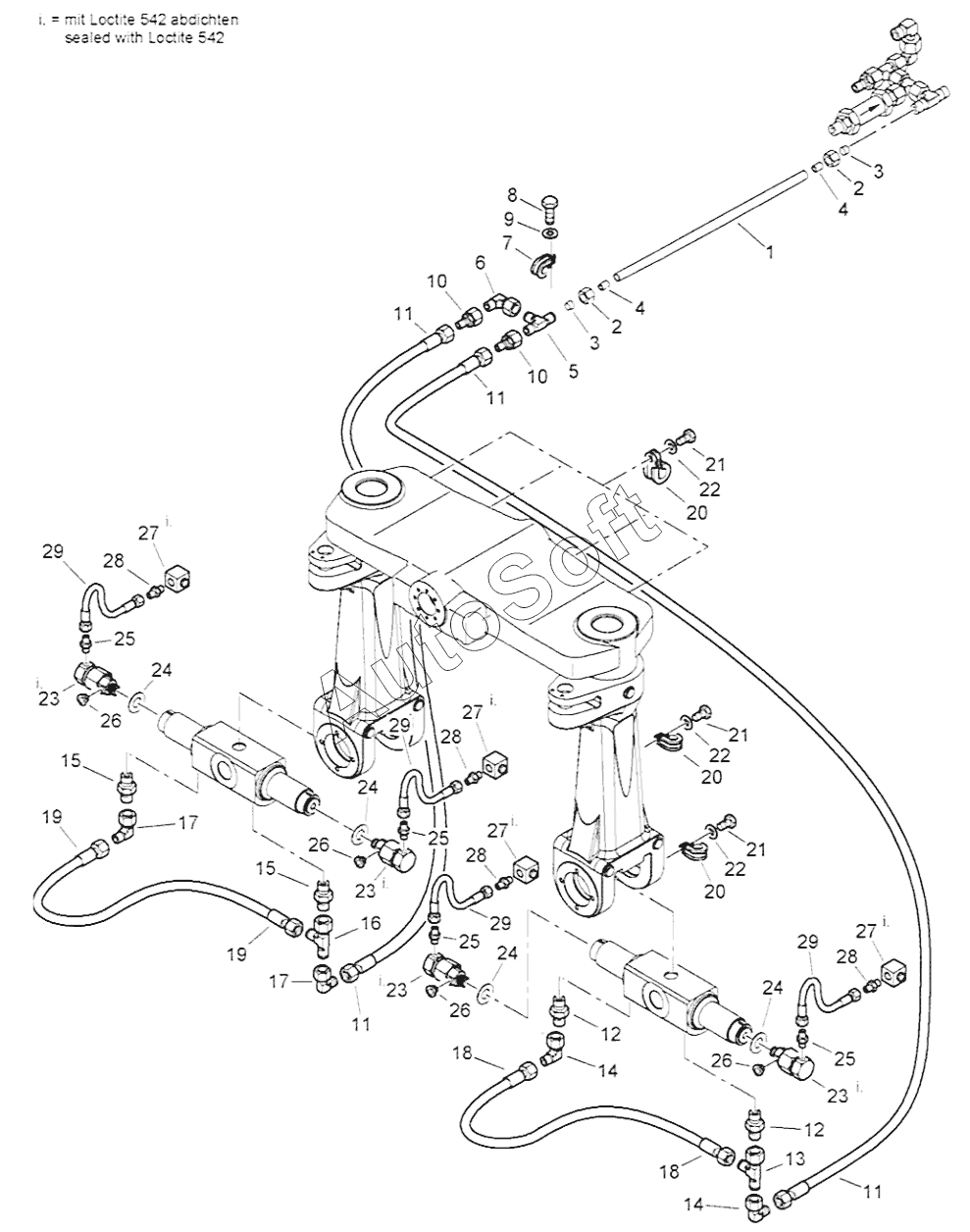

Каталог запасных частей к технике: BOMAG BW 24RH (2012). T3-Tyre Inflator
15
15
29
29
29
29
28
28
28
28
27
27
27
27
26
26
26
26
25
25
25
25
24
24
24
24
23
23
23
23
22
22
22
21
21
21
20
20
20
19
19
18
18
17
17
16
1
14
14
13
12
12
11
11
11
11
10
10
9
8
7
6
5
4
4
3
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Plastic hose | |
| 2 | 0***2 | Cap nut | |
| 3 | 0***1 | Cutting ring | |
| 4 | 0***0 | Socket | |
| 5 | 0***8 | T-union | |
| 6 | 0***4 | Socket | |
| 7 | 0***1 | Tube clamp | |
| 8 | 0***4 | Hexagon bolt | |
| 9 | 0***4 | Spring washer | |
| 10 | 0***4 | Reducing union | |
| 11 | 0***6 | Hose assy. ac. WN 3111 | |
| 12 | 0***3 | Socket | |
| 13 | 0***1 | L-union | |
| 14 | 0***2 | Angular union | |
| 15 | 0***3 | Socket | |
| 16 | 0***1 | L-union | |
| 17 | 0***2 | Angular union | |
| 18 | 0***5 | Hose assy. ac. WN3111 | |
| 19 | 0***5 | Hose assy. ac. WN3111 | |
| 20 | 0***1 | Tube clamp | |
| 21 | 0***6 | Hexagon bolt | |
| 22 | 0***2 | Washer | |
| 23 | 0***4 | rotor | |
| 24 | 0***8 | Sealing ring | |
| 25 | 0***6 | Double-ended union | |
| 26 | 0***1 | Screw plug with seal | |
| 27 | 3***0 | Pressure safety valve | |
| 28 | 0***6 | Double-ended union | |
| 29 | 0***6 | Hose assy. ac. WN3111 |
