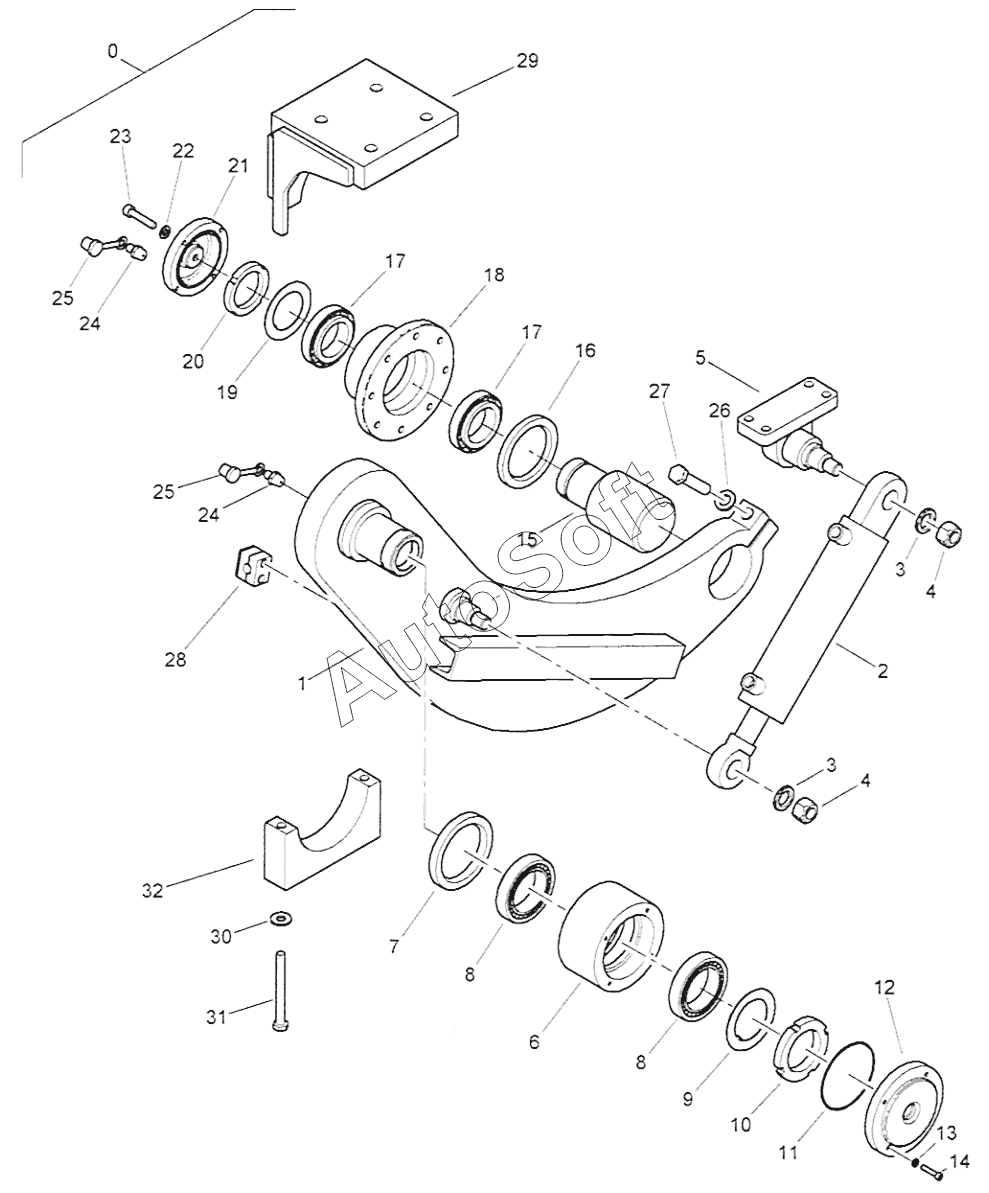

Каталог запасных частей к технике: BOMAG BW 24RH (2012). Edge cutter
25
25
17
17
18
19
20
21
22
23
24
24
16
26
27
28
29
30
31
32
05890302
15
14
13
12
11
10
9
8
8
7
6
5
4
4
3
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 05890302 | 0***2 | Edge cutter | |
| 1 | 0***4 | Arm | |
| 2 | 0***0 | Hydraulic cylinder | |
| 3 | 0***6 | Washer | |
| 4 | 0***6 | Safety nut | |
| 5 | 5***4 | Receptacle | |
| 6 | 0***5 | Bushing | |
| 7 | 0***3 | Racial seal | |
| 8 | 0***1 | Taper roller bearing | |
| 9 | 0***5 | Securing plate | |
| 10 | 0***7 | Grooved nut | |
| 11 | 0***8 | Loop ring | |
| 12 | 0***9 | Cover | |
| 13 | 0***2 | Spring washer | |
| 14 | 0***3 | Socket-head cap screw | |
| 15 | 0***6 | Fixing bolt | |
| 16 | 0***4 | Radial seal | |
| 17 | 0***2 | Taper roller bearing | |
| 18 | 0***7 | Tool holder | |
| 19 | 0***6 | Securing plate | |
| 20 | 0***2 | Grooved nut | |
| 21 | 0***8 | Cover | |
| 22 | 0***2 | Spring washer | |
| 23 | 0***3 | Socket-head cap screw | |
| 24 | 0***1 | Grease nipple | |
| 25 | 0***9 | Protection cap | |
| 26 | 0***0 | Washer | |
| 27 | 0***4 | Hexagon bolt | |
| 28 | 0***0 | Fastening clamp | |
| 29 | 0***0 | Receptacle | |
| 30 | 0***0 | Spring washer | |
| 31 | 0***4 | Hexagon bolt | |
| 32 | 5***3 | Clamping piece |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
