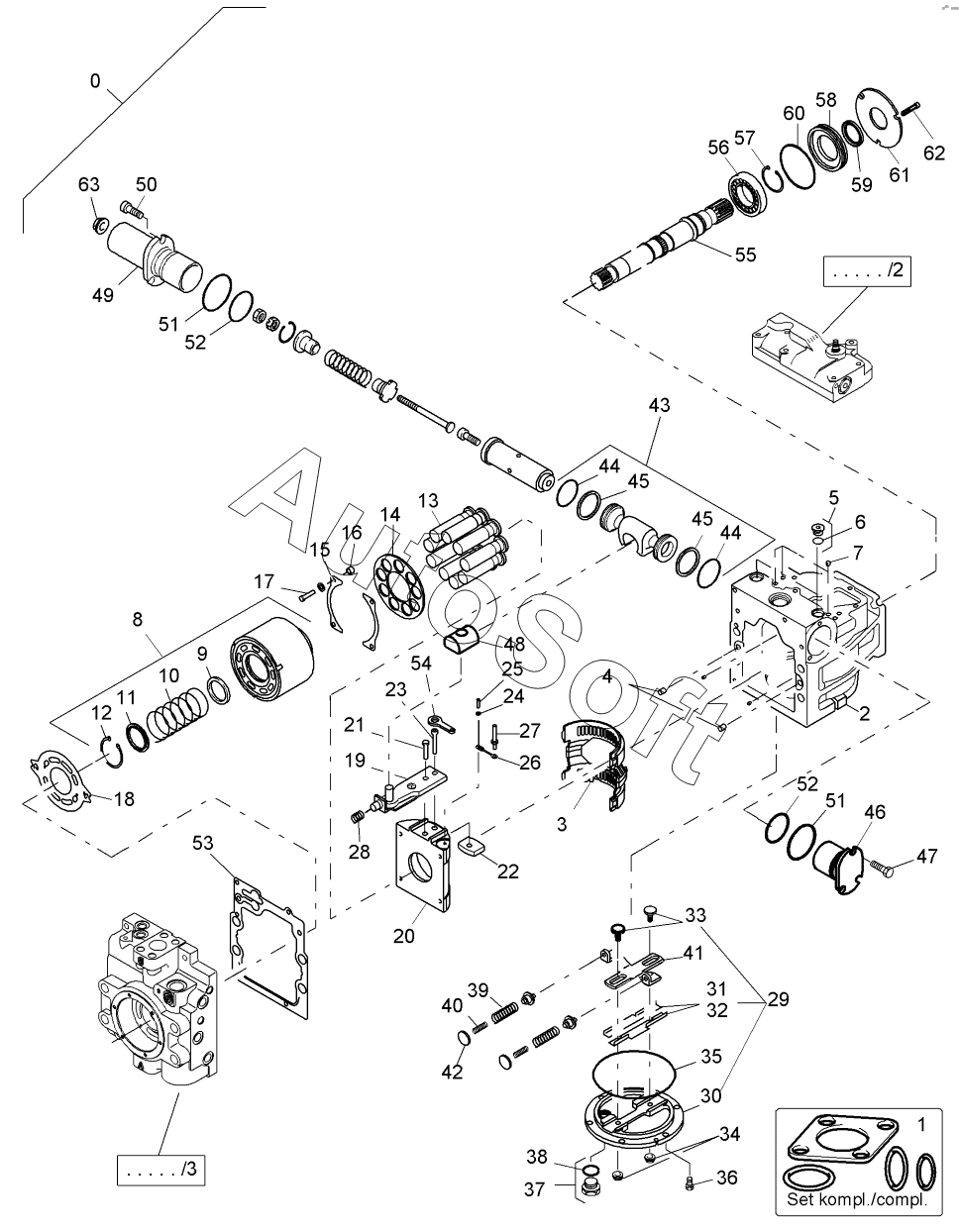

Каталог запасных частей к технике: BOMAG BW216D-40 (2007). Hydr.Pump,Travel System
47
32
33
34
35
36
37
38
39
40
41
42
43
44
44
45
45
46
31
48
49
50
51
51
52
52
53
54
55
56
57
58
59
60
61
62
16
1
2
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
05817050
17
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 05817050 | 0***0 | Travel pump | |
| 1 | 0***2 | Kit,seal | |
| 2 | 0***1 | Housing | |
| 3 | 0***8 | Bearing | |
| 4 | 3***2 | Pin,cylindric | |
| 5 | 0***9 | Screw plug | |
| 6 | 0***4 | Loop ring | |
| 7 | 0***0 | Filter element | |
| 8 | 0***2 | Cylinder block | |
| 9 | 0***3 | Washer | |
| 10 | 0***4 | Pressure spring | |
| 11 | 0***5 | Spring cup | |
| 12 | 0***6 | Circlip | |
| 13 | 0***7 | Piston | |
| 14 | 0***8 | Sliding shoe holder | |
| 15 | 0***9 | Guide | |
| 16 | 0***1 | Spacer sleeve | |
| 17 | 0***6 | Hexagon bolt | |
| 18 | 0***3 | Valve plate | |
| 19 | 0***4 | Control lever | |
| 20 | 0***5 | Cradle | |
| 21 | 0***7 | Hexagon bolt | |
| 22 | 0***8 | Guide | |
| 23 | 0***8 | Socket-head cap screw | |
| 24 | 0***0 | Washer | |
| 25 | 0***1 | Spiral dowel pin | |
| 26 | 0***2 | Safety bow | |
| 27 | 0***6 | Bolt | |
| 28 | 0***4 | Pressure spring | |
| 29 | 0***5 | Cover | |
| 30 | 0***9 | Cover | |
| 31 | 0***8 | Guiding plate | |
| 32 | 0***9 | Guiding plate | |
| 33 | 0***5 | Pilot bolt | |
| 34 | 0***4 | Sealing nut | |
| 35 | 0***0 | Loop ring | |
| 36 | 0***1 | Hexagon bolt | |
| 37 | 0***4 | Screw plug | |
| 38 | 0***8 | Loop ring | |
| 39 | 0***4 | Pressure spring | |
| 40 | 0***5 | Pressure spring | |
| 41 | 0***7 | Lever | |
| 42 | 0***8 | Washer | |
| 43 | 0***0 | Servo piston | |
| 44 | 0***7 | Loop ring | |
| 45 | 0***9 | Sealing ring | |
| 46 | 0***7 | Servo-cylinder | |
| 47 | 0***5 | Hexagon bolt | |
| 48 | 0***0 | Sliding block | |
| 49 | 0***7 | Servo-cylinder | |
| 50 | 0***5 | Hexagon bolt | |
| 51 | 0***3 | Loop ring | |
| 52 | 0***4 | Loop ring | |
| 53 | 0***7 | Gasket | |
| 54 | 0***4 | Joint bar | |
| 55 | 0***1 | Shaft | |
| 56 | 0***0 | Cylinder roller bearing | |
| 57 | 0***2 | Circlip | |
| 58 | 0***3 | Sealing ring | |
| 59 | 0***4 | Radial seal | |
| 60 | 0***5 | Loop ring | |
| 61 | 0***6 | Thrust disc | |
| 62 | 0***7 | Socket-head cap screw |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
