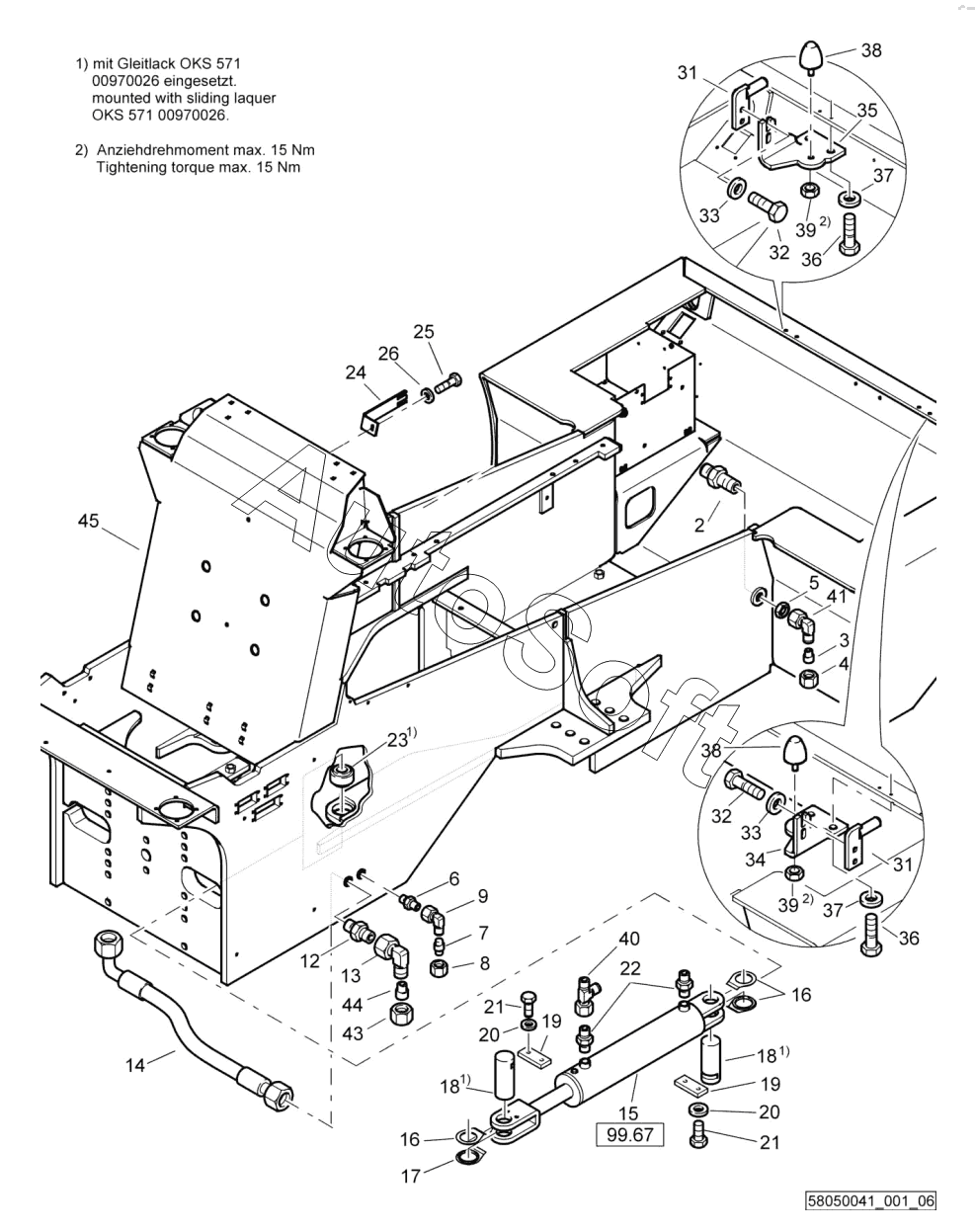

Каталог запасных частей к технике: BOMAG BW219DH-4 (2014). Rear Frame
36
36
23
24
25
26
31
31
32
32
33
33
34
35
22
37
37
38
38
39
39
40
41
43
44
45
13
3
4
5
6
7
8
9
12
2
14
15
16
16
17
18
18
19
19
20
20
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2 | 0***6 | Straight union | |
| 3 | 0***6 | Plug | |
| 4 | 0***8 | Cap nut | |
| 5 | 0***6 | Nut | |
| 6 | 0***2 | Double-ended union | |
| 7 | 0***3 | Plug | |
| 8 | 0***0 | Cap nut | |
| 9 | 0***3 | Angular union | |
| 12 | 0***5 | Socket | |
| 13 | 0***7 | Angular union | |
| 14 | 0***1 | Hose assy.ac.WN3111 | |
| 15 | 0***2 | Steering cylinder | |
| 16 | 5***6 | Gasket | |
| 17 | 5***9 | Gasket | |
| 18 | 5***6 | Bolt | |
| 19 | 5***5 | Flat steel | |
| 20 | 0***4 | Spring washer | |
| 21 | 0***4 | Hexagon bolt | |
| 22 | 0***0 | Double-ended union | |
| 23 | 0***6 | Spherical plain bearing | |
| 24 | 5***2 | Holder | |
| 25 | 0***7 | Hexagon bolt | |
| 26 | 0***6 | Spring washer | |
| 31 | 5***6 | Holder | |
| 32 | 0***4 | Hexagon bolt | |
| 33 | 0***4 | Spring washer | |
| 34 | 5***7 | Angle | |
| 35 | 5***8 | Angle | |
| 36 | 0***7 | Hexagon bolt | |
| 37 | 0***6 | Spring washer | |
| 38 | 0***6 | Stop buffer | |
| 39 | 0***3 | Hexagon nut | |
| 40 | 0***4 | L-union | |
| 41 | 0***6 | Angular union | |
| 43 | 0***2 | Cap nut | |
| 44 | 0***7 | Plug | |
| 45 | 5***9 | Frame |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
