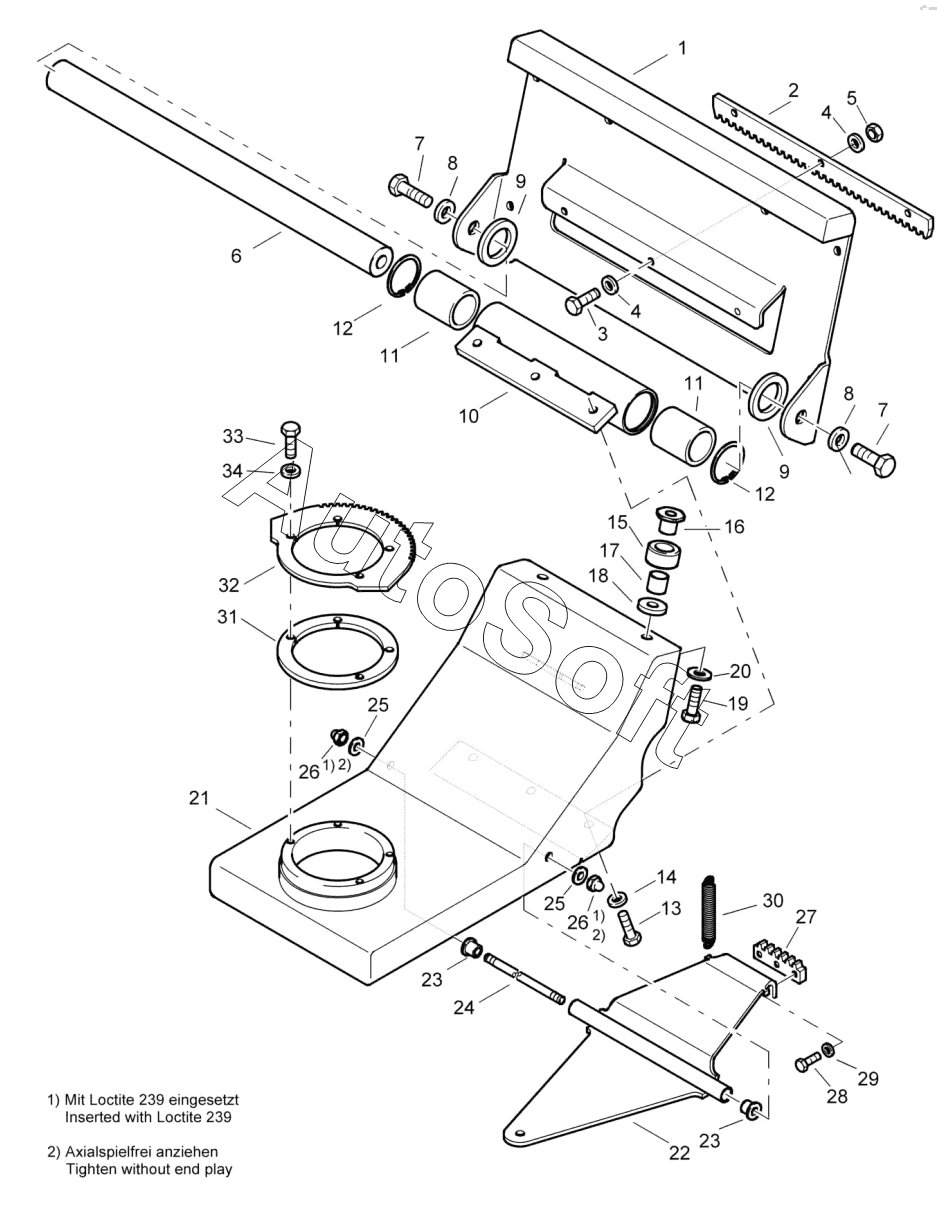

Каталог запасных частей к технике: BOMAG BW219DH-4 (2014). Seat support, assembled S/N 101582701002 - S/N 101582701024
27
19
20
21
22
23
23
24
25
25
26
26
18
28
29
30
31
32
33
34
10
2
3
4
4
5
6
7
7
8
8
9
9
1
11
11
12
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***7 | Plate | |
| 2 | 5***8 | Bar | |
| 3 | 0***2 | Hexagon bolt | |
| 4 | 0***4 | Spring washer | |
| 5 | 0***3 | Hexagon nut | |
| 6 | 5***9 | Shaft | |
| 7 | 0***9 | Hexagon bolt | |
| 8 | 0***0 | Washer | |
| 9 | 5***0 | Stop disc | |
| 10 | 9***1 | Guiding tube | |
| 11 | 0***1 | Linear ball bearing | |
| 12 | 0***0 | Circlip,internal | |
| 13 | 0***7 | Hexagon bolt | |
| 14 | 0***6 | Spring washer | |
| 15 | 8***7 | Roller | |
| 16 | 8***8 | Receptacle | |
| 17 | 0***6 | Bushing | |
| 18 | 0***5 | Washer | |
| 19 | 0***8 | Hexagon bolt | |
| 20 | 0***0 | Spring washer | |
| 21 | 5***0 | Console | |
| 22 | 5***6 | Lever arm | |
| 23 | 5***4 | Bushing | |
| 24 | 9***2 | Rod | |
| 25 | 0***1 | Washer | |
| 26 | 0***5 | Domed cap nut | |
| 27 | 9***7 | Toothed segment | |
| 28 | 0***8 | Hexagon bolt | |
| 29 | 0***4 | Spring washer | |
| 30 | 0***9 | Tension spring | |
| 31 | 5***4 | Spacer ring | |
| 32 | 9***9 | Ring gear | |
| 33 | 0***2 | Hexagon bolt | |
| 34 | 0***4 | Spring washer |
