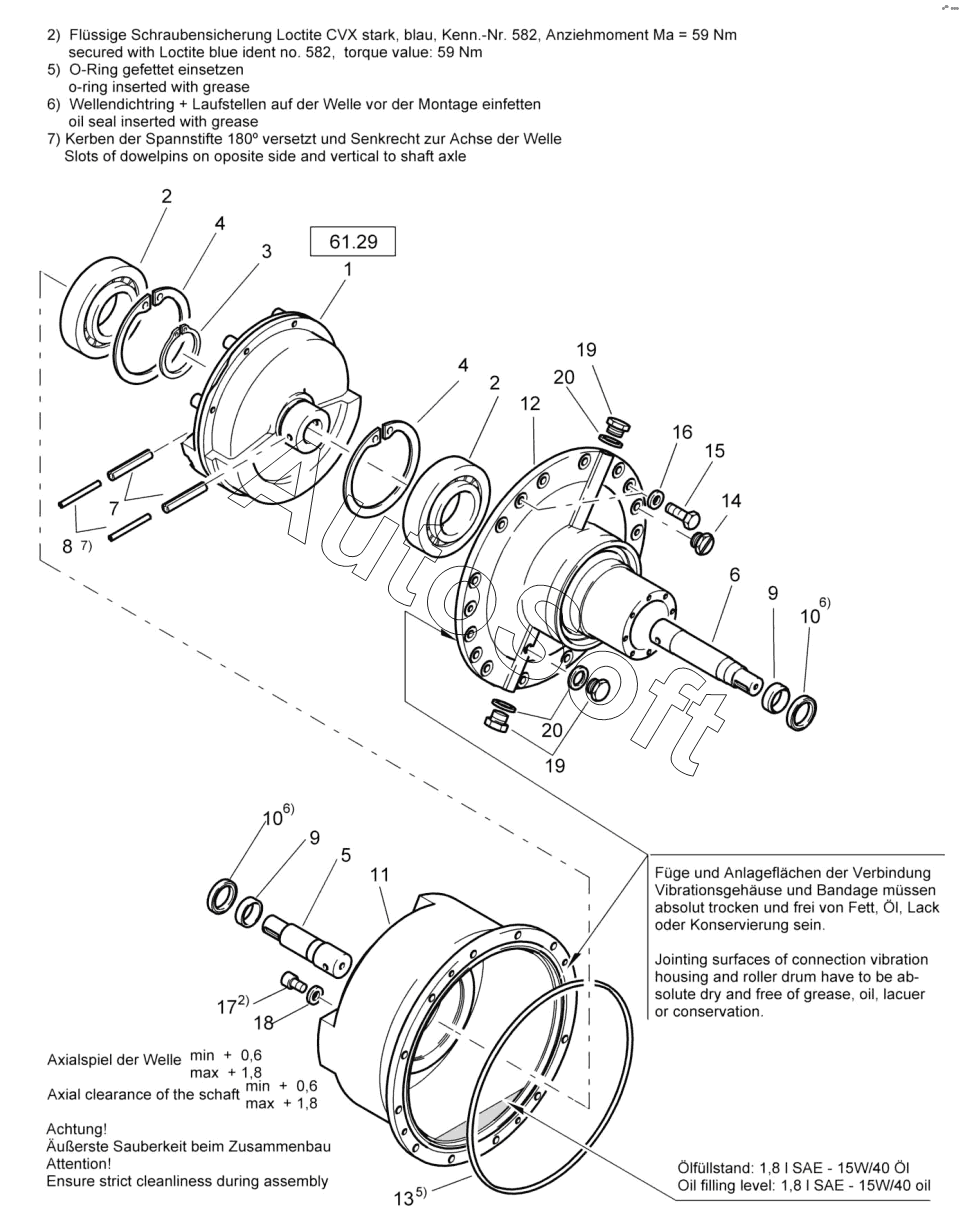

Каталог запасных частей к технике: BOMAG BW219DH-4 (2014). Exciter unit left, assembled
11
20
20
19
19
18
17
16
15
14
13
12
1
10
10
9
9
8
7
6
5
4
4
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***4 | Basic weight, assembled | |
| 2 | 0***2 | Cylinder roller bearing | |
| 3 | 0***0 | Circlip | |
| 4 | 0***0 | Circlip,internal | |
| 5 | 5***7 | Shaft | |
| 6 | 5***8 | Shaft | |
| 7 | 0***5 | Dowel pin | |
| 8 | 0***5 | Dowel pin | |
| 9 | 4***2 | Inner ring | |
| 10 | 0***8 | Radial seal | |
| 11 | 5***4 | Flanged housing | |
| 12 | 5***3 | Flanged hub | |
| 13 | 0***5 | Loop ring | |
| 14 | 0***6 | Screw plug | |
| 15 | 0***4 | Hexagon bolt | |
| 16 | 0***6 | Washer | |
| 17 | 0***3 | Socket-head cap screw | |
| 18 | 0***8 | U-seal | |
| 19 | 0***6 | Magnetic plug | |
| 20 | 0***8 | Sealing ring |
