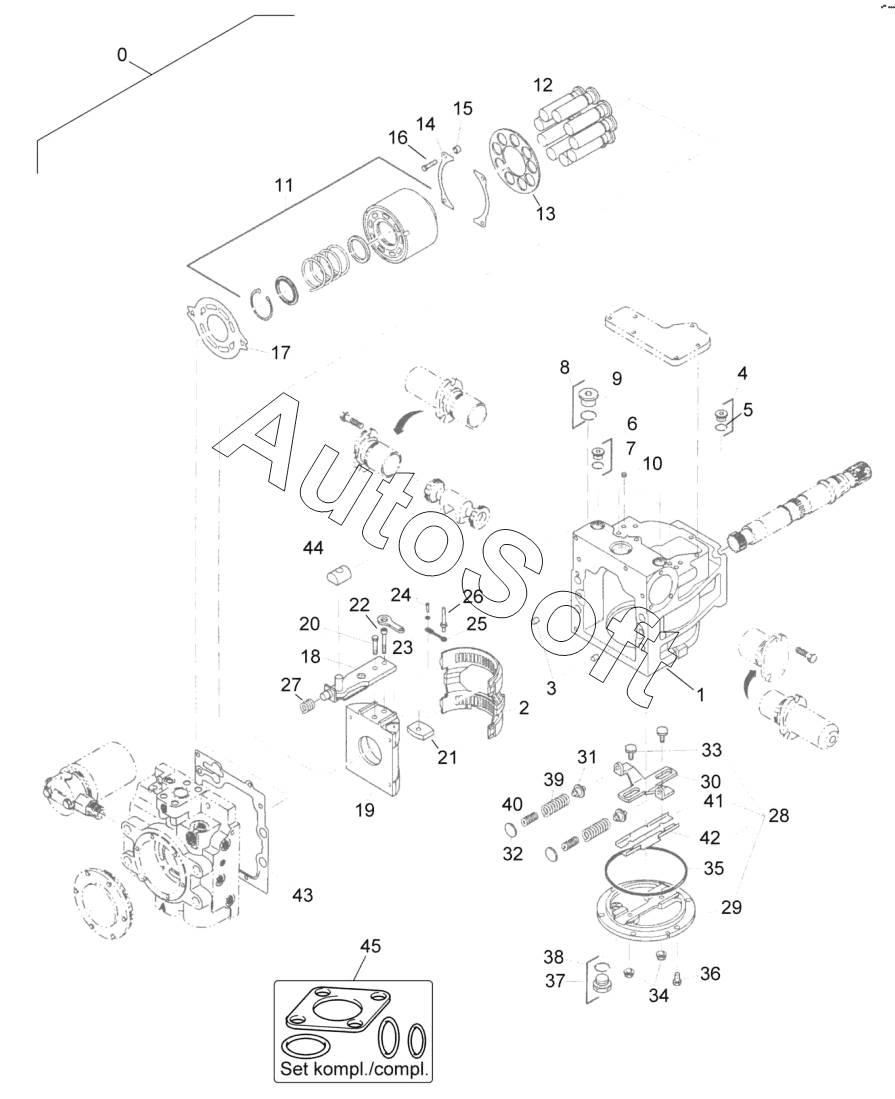

Каталог запасных частей к технике: BOMAG BW219DH-4 (2014). Hydraulic Pump
35
24
25
26
27
28
29
30
31
32
33
34
23
36
37
38
39
40
41
42
43
44
45
12
1
2
3
4
5
6
7
8
9
10
11
05810122
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 05810122 | 0***2 | Travel pump | |
| 1 | 0***4 | Housing | |
| 2 | 0***5 | Bearing | |
| 3 | 3***2 | Pin,cylindric | |
| 4 | 0***9 | Screw plug | |
| 5 | 0***4 | Loop ring | |
| 6 | 0***9 | Screw plug | |
| 7 | 0***4 | Loop ring | |
| 8 | 0***4 | Screw plug | |
| 9 | 0***8 | Loop ring | |
| 10 | 0***0 | Filter element | |
| 11 | 0***9 | Cylinder block | |
| 12 | 0***0 | Piston | |
| 13 | 0***1 | Sliding shoe holder | |
| 14 | 0***2 | Guide | |
| 15 | 0***3 | Spacer sleeve | |
| 16 | 0***6 | Hexagon bolt | |
| 17 | 0***0 | Valve plate | |
| 18 | 0***1 | Control lever | |
| 19 | 0***8 | Cradle | |
| 20 | 0***7 | Hexagon bolt | |
| 21 | 0***8 | Guide | |
| 22 | 0***8 | Socket-head cap screw | |
| 23 | 0***0 | Washer | |
| 24 | 0***1 | Spiral dowel pin | |
| 25 | 0***9 | Safety bow | |
| 26 | 0***6 | Bolt | |
| 27 | 0***0 | Pressure spring | |
| 28 | 0***1 | Cover Compl. | |
| 29 | 0***4 | Cover | |
| 30 | 0***2 | Lever | |
| 31 | 0***3 | Spring guide | |
| 32 | 0***3 | Washer | |
| 33 | 0***5 | Pilot bolt | |
| 34 | 0***4 | Sealing nut | |
| 35 | 0***4 | O-ring | |
| 36 | 0***0 | Hexagon bolt | |
| 37 | 0***4 | Screw plug | |
| 38 | 0***8 | Loop ring | |
| 39 | 0***7 | Pressure spring | |
| 40 | 0***8 | Pressure spring | |
| 41 | 0***5 | Guiding plate | |
| 42 | 0***6 | Guiding plate | |
| 43 | 0***7 | Gasket | |
| 44 | 0***9 | Sliding block | |
| 45 | 0***2 | Kit, seal |
