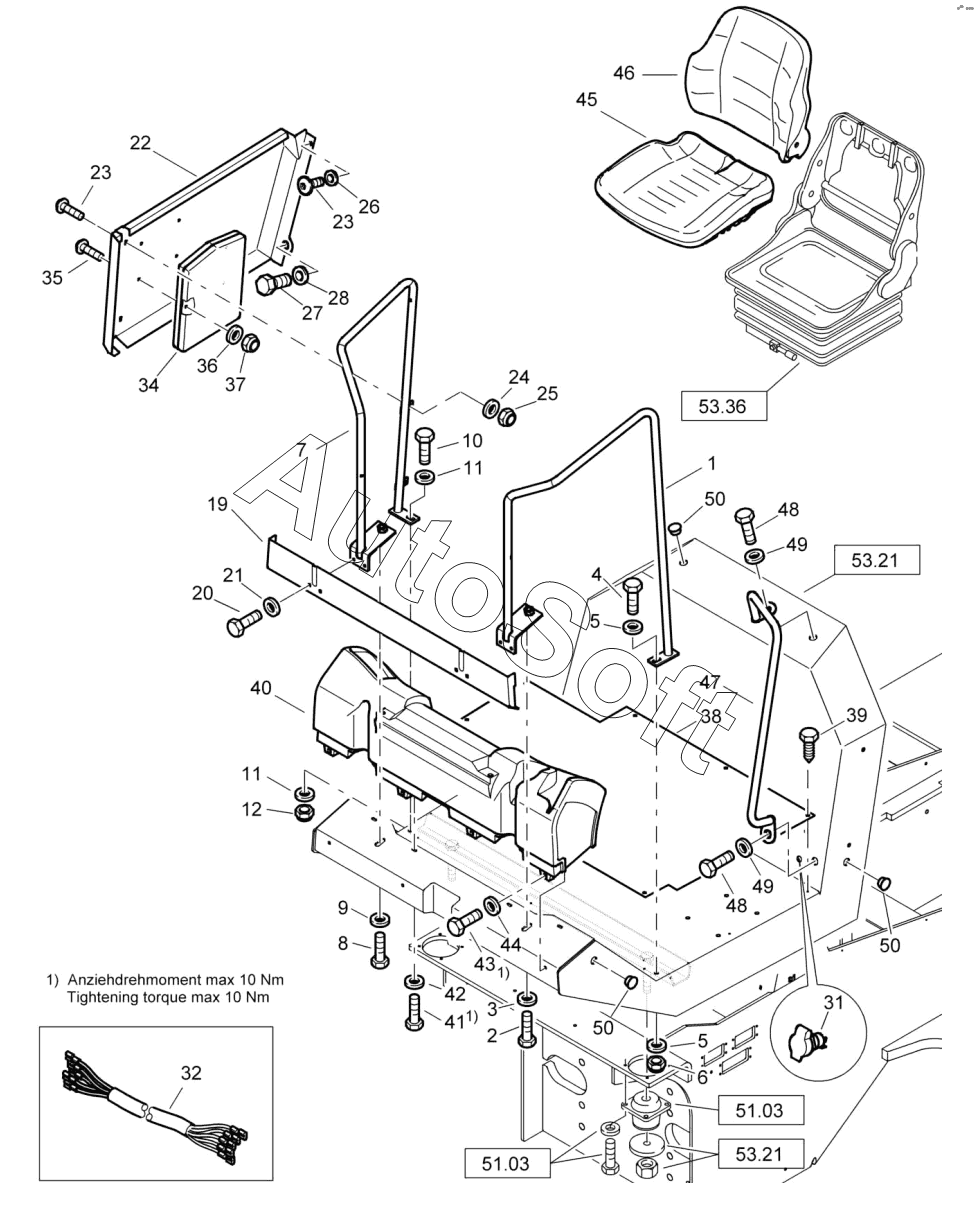

Каталог запасных частей к технике: BOMAG BW219DH-4 (2014). FS10-Railing
37
26
27
28
31
32
34
35
36
25
38
39
45
46
47
48
48
49
49
50
50
50
10
2
3
4
5
5
6
7
8
9
1
11
11
12
19
20
21
22
23
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***5 | Railing | |
| 2 | 0***7 | Hexagon bolt | |
| 3 | 0***0 | Spring washer | |
| 4 | 0***8 | Hexagon bolt | |
| 5 | 0***4 | Washer | |
| 6 | 0***8 | Safety nut | |
| 7 | 5***9 | Railing | |
| 8 | 0***7 | Hexagon bolt | |
| 9 | 0***0 | Spring washer | |
| 10 | 0***8 | Hexagon bolt | |
| 11 | 0***4 | Washer | |
| 12 | 0***8 | Safety nut | |
| 19 | 5***5 | Plate | |
| 20 | 0***4 | Hexagon bolt | |
| 21 | 0***4 | Spring washer | |
| 22 | 5***6 | Plate | |
| 23 | 0***6 | Lens head screw | |
| 24 | 0***7 | Washer | |
| 25 | 0***3 | Safety nut | |
| 26 | 0***4 | Spring washer | |
| 27 | 0***6 | Hexagon bolt | |
| 28 | 0***0 | Spring washer | |
| 31 | 0***5 | Socket | |
| 32 | 5***5 | Wire harness | |
| 34 | 0***1 | Document bag | |
| 35 | 0***3 | Lens head screw | |
| 36 | 0***7 | Washer | |
| 37 | 0***1 | Safety nut | |
| 38 | 5***6 | Bulb plate | |
| 39 | 0***5 | Parker screw | |
| 45 | 0***0 | Cushion for seat,PVC | |
| 46 | 0***1 | Cushion for backrest,PVC | |
| 47 | 5***7 | Access rail | |
| 48 | 0***6 | Hexagon bolt | |
| 49 | 0***0 | Spring washer | |
| 50 | 0***1 | Plug |
