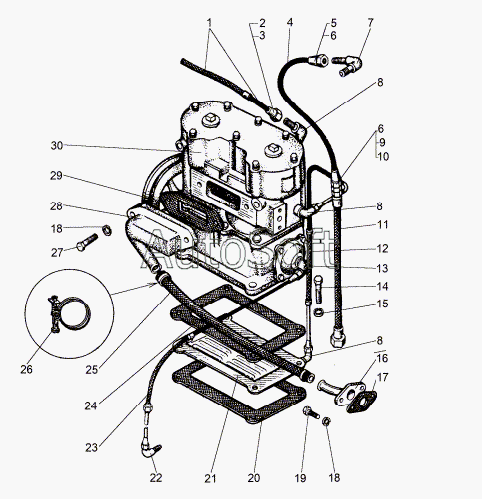

Каталог запасных частей к технике: МЗКТ-8006 (2010). Установка компрессора
8
8
8
14
18
18
15
2
19
10
5
7
13
26
22
3
6
6
29
1
4
11
30
24
21
16
17
20
25
28
23
12
9
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 201422 | 2***2 | Болт М6-6gх25 | |
| 250508 | 2***8 | Гайка М6-6Н | |
| 252134 | 2***4 | Шайба 6Т | |
| 262541 | 2***1 | Пробка КГ 1/8" | |
| 315409 | 3***9 | Кляммер | |
| 1 | 5***0 | Трубка | |
| 2 | 3***2 | Муфта конусная 10 | |
| 3 | 4***Ж | Гайка накидная | |
| 4 | 8***8 | Трубопровод L=270 мм | |
| 5 | 3***6 | Муфта конусная 15 | |
| 6 | 4***4 | Гайка накидная 1-15 | |
| 7 | 3***2 | Угольник | |
| 8 | 3***1 | Угольник | |
| 9 | 0***2 | Кольцо 012-016-25-2-2 | |
| 10 | 3***6 | Муфта 15 | |
| 11 | 7***0 | Шланг | |
| 12 | 5***8 | Трубка со шлангом | |
| 13 | 3***7 | Угольник | |
| 14 | 3***6 | Болт М10-6gх30 | |
| 15 | 2***6 | Шайба 10 ОТ | |
| 16 | 6***0 | Патрубок | |
| 17 | 5***8 | Прокладка патрубка | |
| 18 | 2***5 | Шайба 8Т | |
| 19 | 2***6 | Болт М8-6gх20 | |
| 20 | 2***4 | Прокладка крышки | |
| 21 | 5***5 | Крышка | |
| 22 | 4***6 | Угольник | |
| 23 | 5***0 | Трубка | |
| 24 | 1***Б | Прокладка крышки | |
| 25 | 5***7 | Шланг всасывающий | |
| 26 | 3***6 | Хомут 26 | |
| 27 | 2***4 | Болт М8-6gх16 | |
| 28 | 5***8 | Патрубок | |
| 29 | 1***0 | Прокладка патрубка | |
| 30 | 1***2 | Компрессор |
