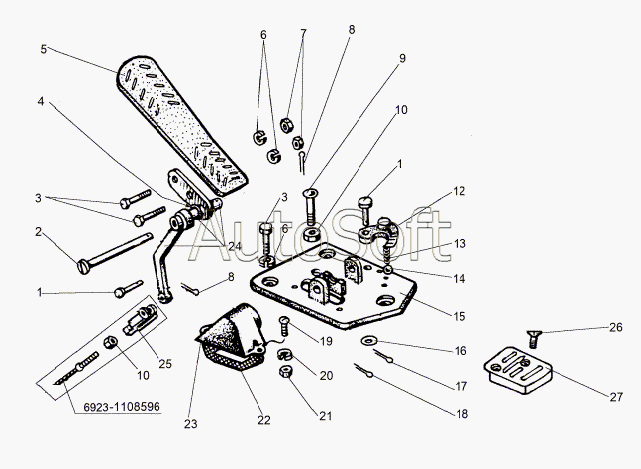

Каталог запасных частей к технике: МЗКТ-8006 (2010). Педаль с кронштейном
24
5
4
27
26
3
3
7
6
6
15
23
22
12
13
25
19
9
21
16
20
8
8
1
1
10
10
2
14
17
18
6923-1108596
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 6923-1108596 | 6***6 | Трос с наконечником | |
| 1 | 2***3 | Палец 8х22 | |
| 2 | 3***1 | Палец 10х75 | |
| 3 | 2***2 | Болт М6-6gх25 | |
| 4 | 5***1 | Кольцо | |
| 5 | 6***4 | Педаль | |
| 6 | 2***4 | Шайба 6Л | |
| 7 | 2***8 | Гайка М6-6Н | |
| 8 | 2***9 | Шплинт 3,2х20 | |
| 9 | 2***1 | Болт М8-6gх30 | |
| 10 | 2***0 | Гайка М8х1-6Н | |
| 12 | 6***2 | Защелка | |
| 13 | 2***8 | Пружина | |
| 14 | 0***1 | Шарик 7.938-100 | |
| 15 | 6***5 | Кронштейн педали | |
| 16 | 2***5 | Шайба 8 | |
| 17 | 2***8 | Шплинт 3,2х16 | |
| 18 | 2***4 | Шплинт 2,5х16 | |
| 19 | 2***0 | Винт М5-6gх16 | |
| 20 | 2***3 | Шайба 5Т | |
| 21 | 2***4 | Гайка М5-6Н | |
| 22 | 5***9 | Прокладка | |
| 23 | 5***8 | Крышка | |
| 24 | 6***0 | Втулка с пластиной | |
| 25 | 2***Б | Вилка | |
| 26 | 2***7 | Винт 2M6-6gх45 | |
| 27 | 6***9 | Подставка |
