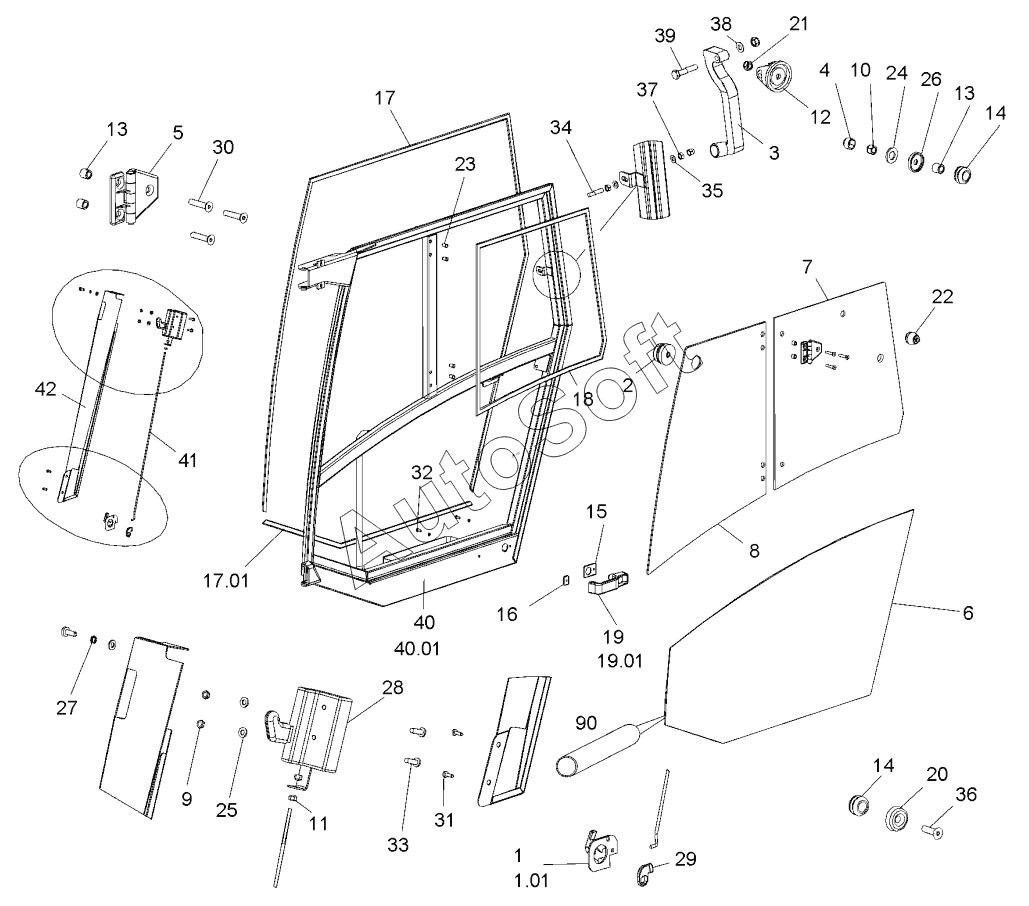

Каталог запасных частей к технике: HAMM 3410 (2021). OPERATOR'S CABIN VERSION WITHOUT AIR CONDITIONING
1
1.01
2
3
4
5
6
7
8
9
10
11
12
13
13
14
14
15
16
17
17.01
18
19
19.01
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
40.01
41
42
90
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***9 | DEVIATION | |
| 1.01 | 1***5 | CLIP | |
| 10 | 2***0 | HEXAGONAL NUT | |
| 11 | 1***3 | HEXAGONAL NUT | |
| 12 | 1***3 | FIXATION | |
| 13 | 1***3 | DISTANCE PIECE | |
| 14 | 1***6 | CABLE SUPPORT SLEEVE | |
| 15 | 1***2 | SUPPORTING PLATE | |
| 16 | 1***0 | SUPPORTING PLATE | |
| 17 | 2***8 | SEALING PROFILE METER | |
| 17.01 | 1***2 | SEALING PROFILE METER | |
| 18 | 1***8 | SEALING PROFILE | |
| 19 | 1***4 | LOCK OUTSIDE HANDLE | |
| 19.01 | 3***5 | KEY | |
| 2 | 1***1 | FIXATION | |
| 20 | 1***8 | SUPPORTING PLATE | |
| 21 | 2***5 | HEXAGONAL NUT | |
| 22 | 1***8 | FIXATION | |
| 23 | 1***5 | RIVET | |
| 24 | 2***3 | WASHER | |
| 25 | 2***7 | WASHER | |
| 26 | 1***5 | WASHER | |
| 27 | 3***2 | SERRATED LOCK WASHER | |
| 28 | 1***6 | CABINET BOLT | |
| 29 | 1***5 | PUSHBUTTON | |
| 3 | 1***6 | HANDLE | |
| 30 | 2***2 | COUNTERSUNK SCREW | |
| 31 | 3***1 | SHEET METAL SCREW | |
| 32 | 2***1 | FILLISTER HEAD SCREW | |
| 33 | 1***7 | RAISED COUNTERSUNK HEAD SCREW | |
| 34 | 2***3 | THREADED PIN | |
| 35 | 2***3 | WASHER | |
| 36 | 2***6 | COUNTERSUNK SCREW | |
| 37 | 2***0 | HEXAGONAL NUT | |
| 38 | 2***3 | WASHER | |
| 39 | 2***0 | HEXAGON SCREW | |
| 4 | 1***9 | PROTECTIVE CAP | |
| 40 | 2***7 | CABIN DOOR, LEFT COMPL. | |
| 40.01 | 2***9 | DOOR FRAME | |
| 41 | 1***8 | LINKAGE | |
| 42 | 1***1 | COVERING PART | |
| 5 | 1***1 | HINGE | |
| 6 | 1***9 | GLASS PANE | |
| 7 | 1***1 | GLASS PANE | |
| 8 | 1***7 | GLASS PANE | |
| 9 | 2***2 | HEXAGONAL NUT | |
| 90 | 1***5 | ADHESIVE SET |
