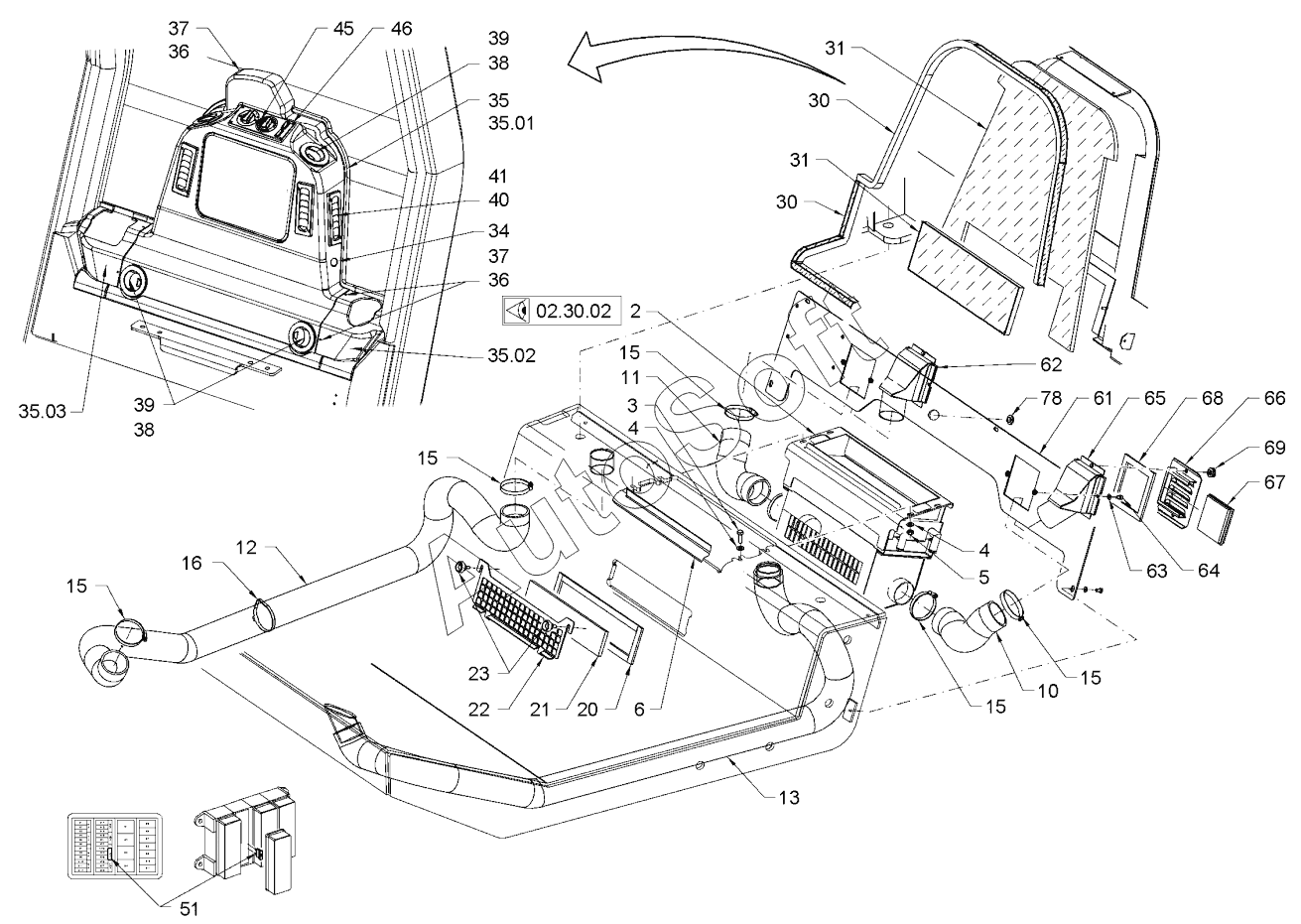

Каталог запасных частей к технике: HAMM 3410 (2021). CABIN-HEATING ENHANCED
2
3
4
4
5
6
10
11
12
13
15
15
15
15
15
16
20
21
22
23
30
30
31
31
34
35
35.01
35.02
35.03
36
36
37
37
38
38
39
39
40
41
45
46
51
61
62
63
64
65
66
67
68
69
78
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 10 | 6***2 | HOT AIR HOSE | |
| 11 | 6***2 | HOT AIR HOSE | |
| 12 | 6***2 | HOT AIR HOSE | |
| 13 | 6***2 | HOT AIR HOSE | |
| 15 | 2***3 | HOSE CLAMP | |
| 16 | 2***1 | WIRE FASTENER | |
| 2 | 2***1 | BLOWER UNIT COMPL. | |
| 20 | 2***5 | SEALING TAPE | |
| 21 | 1***5 | PREFILTER | |
| 22 | 1***9 | METAL PLATE | |
| 23 | 3***4 | KNURLED HEAD SCREW | |
| 3 | 2***9 | HEXAGON SCREW | |
| 30 | 2***1 | SEALING TAPE | |
| 31 | 8***2 | INSULATION PLATE SET | |
| 34 | 2***3 | FILLER CAP | |
| 35 | 2***7 | COVERING PART COMPL. | |
| 35.01 | 2***6 | COVERING PART | |
| 35.02 | 2***6 | COVERING PART LEFT | |
| 35.03 | 2***5 | COVERING PART RIGHT | |
| 36 | 2***3 | FILLISTER HEAD SCREW | |
| 37 | 2***6 | WASHER | |
| 38 | 3***9 | ROUND NOZZLE | |
| 39 | 3***1 | SHEET METAL SCREW | |
| 4 | 2***2 | LOCKING WASHER | |
| 40 | 1***3 | DIFFUSER | |
| 41 | 3***1 | SHEET METAL SCREW | |
| 45 | 1***7 | SWITCH HEATING-VENTILATING | |
| 46 | 3***1 | SHEET METAL SCREW | |
| 5 | 2***9 | SAFETY NUT | |
| 51 | 3***2 | BLADE-TYPE FUSE 15A | |
| 6 | 2***6 | SEALING TAPE | |
| 61 | 8***6 | COVER SHEET | |
| 62 | 8***5 | FILTER HOUSING RIGHT | |
| 63 | 2***7 | WASHER | |
| 64 | 2***8 | FILLISTER HEAD SCREW | |
| 65 | 8***2 | FILTER HOUSING LEFT | |
| 66 | 2***0 | RETAINING SHEET | |
| 67 | 1***1 | FILTER | |
| 68 | 2***5 | SEALING TAPE | |
| 69 | 1***7 | KNURLED NUT | |
| 78 | 1***8 | FILLER CAP |
