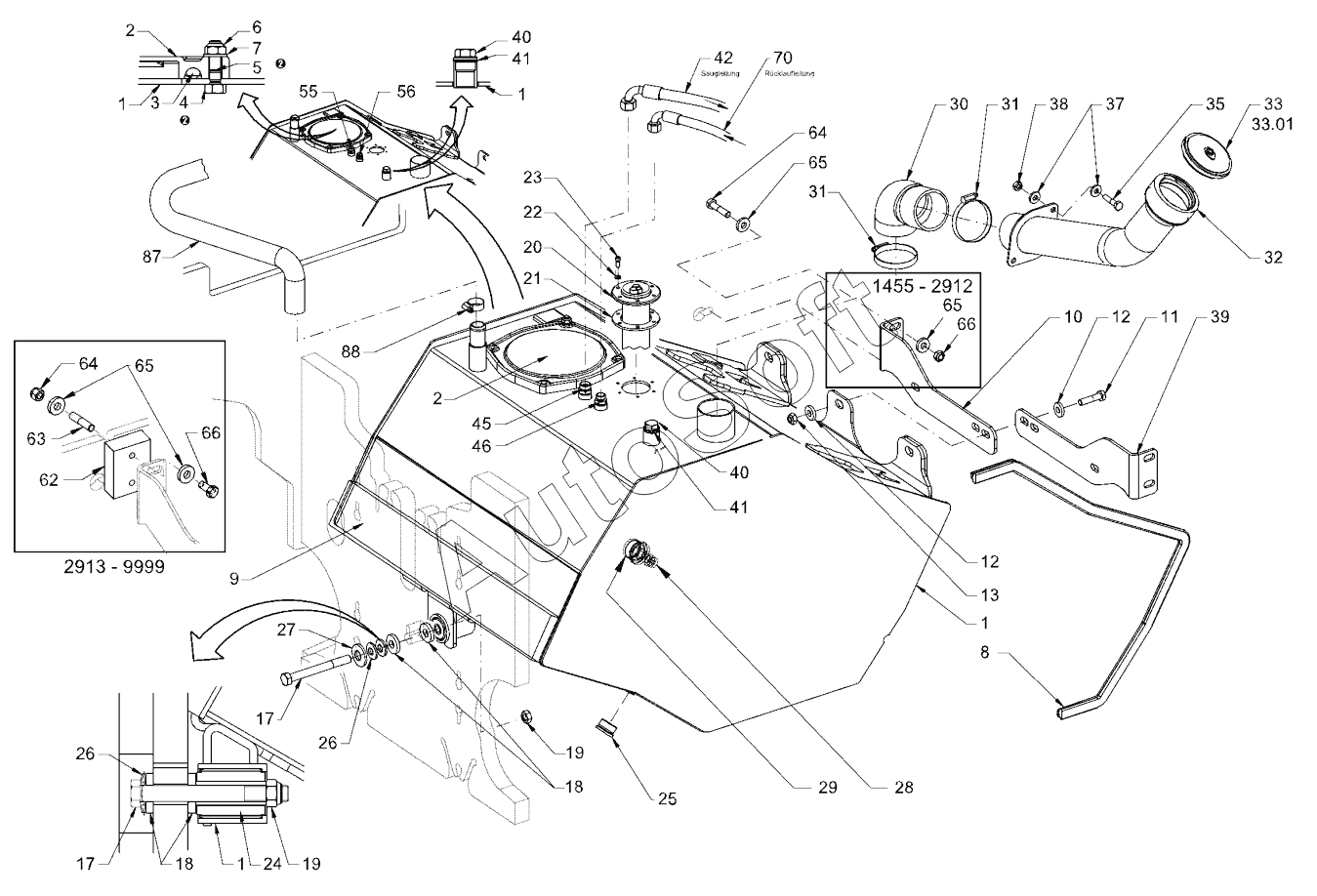

Каталог запасных частей к технике: HAMM 3410 (2021). FUEL SYSTEM
1
1
1
1
2
2
3
4
5
6
7
8
9
10
10
11
12
12
13
17
17
18
18
19
19
20
21
22
23
24
25
26
26
27
28
29
30
31
31
32
32
33
33
33.01
33.01
35
35
37
38
39
39
40
40
41
41
42
45
46
55
56
62
63
64
64
64
64
65
65
65
65
65
65
66
66
66
66
70
87
88
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***5 | TANK | |
| 10 | 1***9 | METAL PLATE | |
| 10 | 2***5 | HOLDER | |
| 11 | 2***0 | HEXAGON SCREW | |
| 12 | 2***3 | WASHER | |
| 13 | 2***2 | SAFETY NUT | |
| 17 | 2***3 | HEXAGON SCREW | |
| 18 | 1***6 | WASHER | |
| 19 | 2***9 | SAFETY NUT | |
| 2 | 5***8 | LID | |
| 20 | 8***2 | FUEL LEVEL SENSOR | |
| 21 | 1***0 | SEALING | |
| 22 | 3***7 | SEALING RING | |
| 23 | 1***9 | CHEESE-HEAD SCREW | |
| 24 | 2***1 | BUSHING | |
| 25 | 2***5 | LOCKING SCREW | |
| 26 | 2***5 | STRAIN WASHER | |
| 27 | 2***8 | LOCKING WASHER | |
| 28 | 3***5 | LOCKING SCREW | |
| 29 | 2***5 | LOCKING SCREW | |
| 3 | 5***6 | O-RING SEAL | |
| 30 | 1***1 | HOSE | |
| 31 | 2***5 | HOSE CLAMP | |
| 32 | 2***8 | FILLER NECK | |
| 32 | 8***2 | FILLER NECK | |
| 33 | 2***8 | TANK CAP, WITH LOCK | |
| 33 | 2***0 | TANK CAP, WITH LOCK | |
| 33.01 | 2***0 | KEY | |
| 33.01 | 3***5 | KEY | |
| 35 | 1***0 | MUSHROOM HEAD SCREW | |
| 35 | 2***3 | HEXAGON SCREW | |
| 37 | 3***0 | WASHER | |
| 38 | 3***0 | SAFETY NUT | |
| 39 | 2***4 | HOLDER | |
| 39 | 2***9 | HOLDER | |
| 4 | 2***1 | HEXAGONAL NUT | |
| 40 | 2***7 | LOCKING SCREW | |
| 41 | 2***9 | SEALING RING | |
| 42 | 1***1 | HOSE | |
| 45 | 3***3 | STRAIGHT SCREWED SOCKET | |
| 46 | 3***0 | STRAIGHT SCREWED SOCKET | |
| 5 | 2***5 | STUD SCREW | |
| 55 | 3***3 | STRAIGHT SCREWED SOCKET | |
| 56 | 3***0 | STRAIGHT SCREWED SOCKET | |
| 6 | 2***1 | SAFETY NUT | |
| 62 | 2***2 | RUBBER BUFFER | |
| 63 | 2***6 | STUD SCREW | |
| 64 | 2***2 | SAFETY NUT | |
| 64 | 2***0 | HEXAGON SCREW | |
| 65 | 2***0 | WASHER | |
| 65 | 2***3 | WASHER | |
| 66 | 1***9 | HEXAGON SCREW | |
| 66 | 2***2 | SAFETY NUT | |
| 7 | 2***7 | WASHER | |
| 70 | 2***1 | HOSE | |
| 8 | 2***6 | SEALING PROFILE | |
| 87 | 1***4 | CONNECTION HOSE | |
| 88 | 1***6 | HOSE CLAMP | |
| 9 | 1***4 | INSULATION PLATE |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
