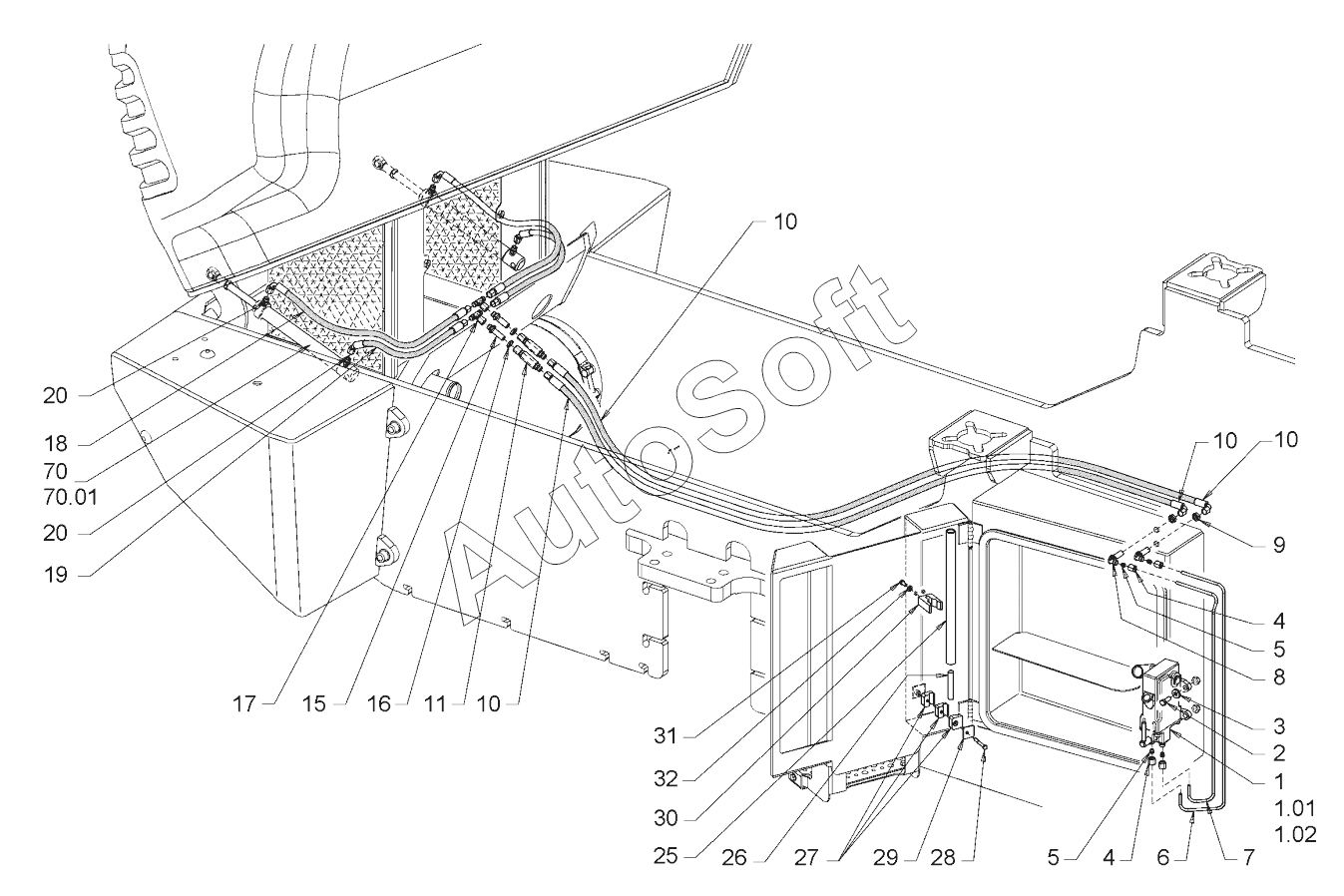

Каталог запасных частей к технике: HAMM 3410 (2021). TILTING HYDRAULIC (ENGINE COWLING)
1
1.01
1.02
2
3
4
4
5
5
6
7
8
9
10
10
10
10
11
15
16
17
18
19
20
20
25
26
27
28
29
30
31
32
70
70.01
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***5 | MANUAL PUMP | |
| 1.01 | 1***0 | SET OF SEALS | |
| 1.02 | 1***7 | FILLER CAP | |
| 10 | 1***3 | HOSE | |
| 11 | 8***1 | BRAKE | |
| 15 | 1***9 | BULKHEAD SOCKET STRAIGHT | |
| 16 | 1***9 | HEXAGONAL NUT | |
| 17 | 3***2 | T-PIECE ADJUSTABLE | |
| 18 | 1***4 | HOSE | |
| 19 | 1***8 | HOSE | |
| 2 | 3***6 | CHEESE-HEAD SCREW | |
| 20 | 1***7 | STRAIGHT SCREWED SOCKET | |
| 25 | 1***2 | PIPE | |
| 26 | 1***3 | TENON | |
| 27 | 3***7 | HALF-CLIP | |
| 28 | 3***9 | HEXAGON SCREW | |
| 29 | 3***8 | TOP COVER | |
| 3 | 2***7 | WASHER | |
| 30 | 1***6 | CLAMPING PIECE | |
| 31 | 2***7 | HEXAGON SCREW | |
| 32 | 2***7 | WASHER | |
| 4 | 2***6 | UNION NUT | |
| 5 | 2***1 | CUTTING RING | |
| 6 | 1***4 | PIPE | |
| 7 | 1***2 | PIPE | |
| 70 | 1***4 | HYDRAULIC CYLINDER | |
| 70.01 | 2***9 | SET OF SEALS | |
| 8 | 3***7 | BULKHEAD ELBOW | |
| 9 | 1***9 | HEXAGONAL NUT |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
