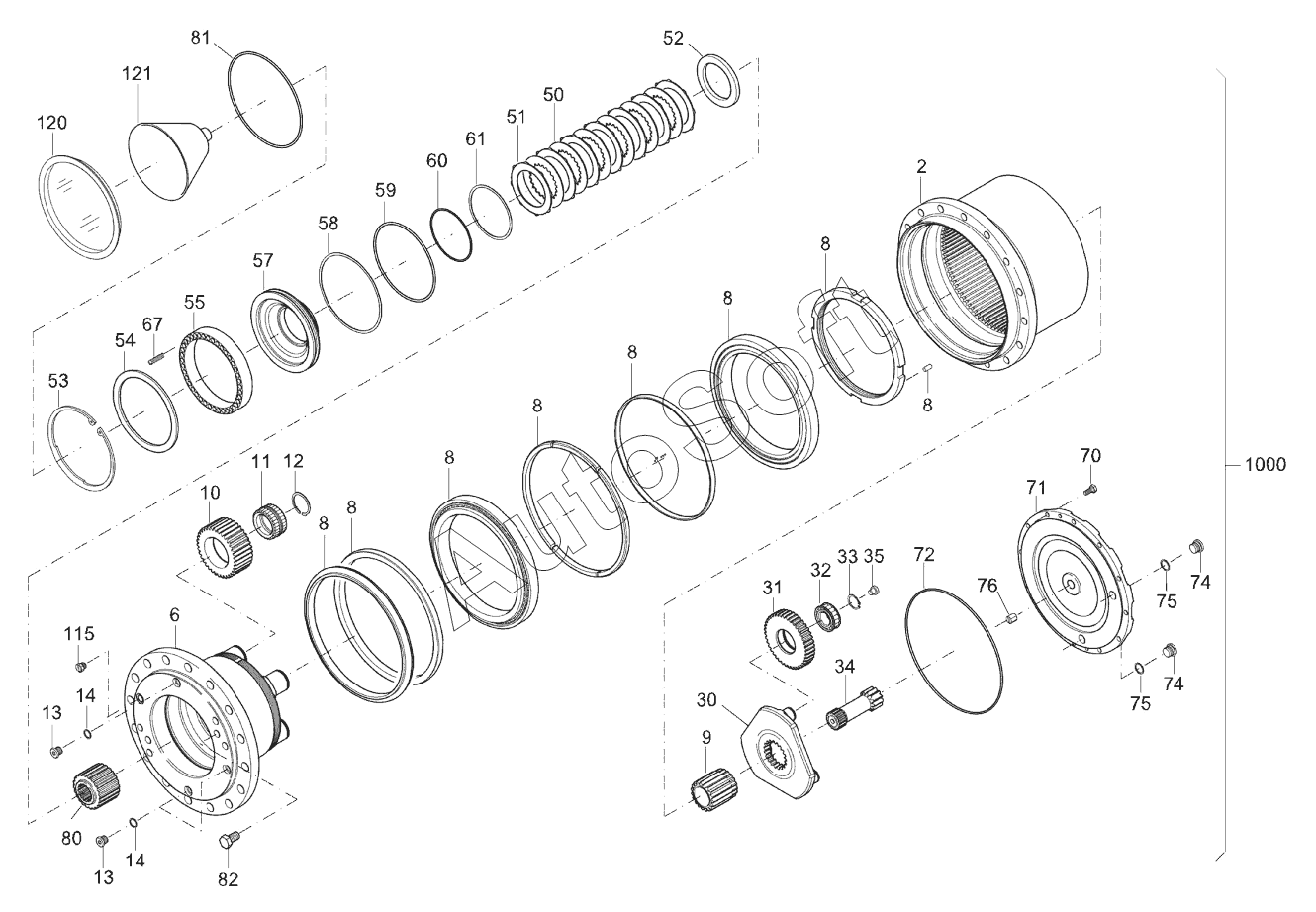

Каталог запасных частей к технике: HAMM 3410 (2021). WHEEL GEAR DRUM DRIVE
2
6
8
8
8
8
8
8
8
8
9
10
11
12
13
13
14
14
30
31
32
33
34
35
50
51
52
53
54
55
57
58
59
60
61
67
70
71
72
74
74
75
75
76
80
81
82
115
120
121
1000
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2 | 2***3 | HOLLOW WHEEL | |
| 6 | 2***7 | PLANETARY WHEEL | |
| 8 | 2***4 | REPAIR SET | |
| 9 | 2***5 | SUN WHEEL | |
| 10 | 2***4 | PLANETARY WHEEL | |
| 11 | 2***0 | CYLINDRICAL ROLLER BEARING | |
| 12 | 2***4 | CIRCLIP | |
| 13 | 2***5 | LOCKING SCREW | |
| 14 | 2***6 | SEALING RING | |
| 30 | 2***9 | PLANET CARRIER | |
| 31 | 2***5 | PLANETARY WHEEL | |
| 32 | 2***1 | CYLINDRICAL ROLLER BEARING | |
| 33 | 2***0 | CIRCLIP | |
| 34 | 2***6 | SHAFT | |
| 35 | 2***7 | BOLT | |
| 50 | 2***3 | BRAKE DISC INTERNAL | |
| 51 | 2***9 | BRAKE DISC INTERNAL | |
| 52 | 2***3 | WASHER | |
| 53 | 2***9 | CIRCLIP | |
| 54 | 2***8 | WASHER | |
| 55 | 1***2 | INTERMEDIATE RING | |
| 57 | 2***0 | PISTON | |
| 58 | 2***8 | SUPPORTING RING | |
| 59 | 2***8 | O-RING SEAL | |
| 60 | 2***9 | O-RING SEAL | |
| 61 | 2***1 | SUPPORTING RING | |
| 67 | 2***0 | COMPRESSION SPRING | |
| 70 | 2***4 | HEXAGON SCREW | |
| 71 | 2***3 | LID | |
| 72 | 2***6 | O-RING SEAL | |
| 74 | 2***9 | LOCKING SCREW | |
| 75 | 2***6 | SEALING RING | |
| 76 | 2***1 | CYLINDRICAL ROLLER | |
| 80 | 2***8 | DRIVER | |
| 81 | 3***4 | O-RING SEAL | |
| 82 | 2***9 | HEXAGON SCREW | |
| 115 | 2***5 | FILLER CAP | |
| 120 | 2***3 | PROTECTIVE CAP | |
| 121 | 2***3 | HOUSING | |
| 1000 | 2***8 | WHEEL GEAR COMPL. |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
