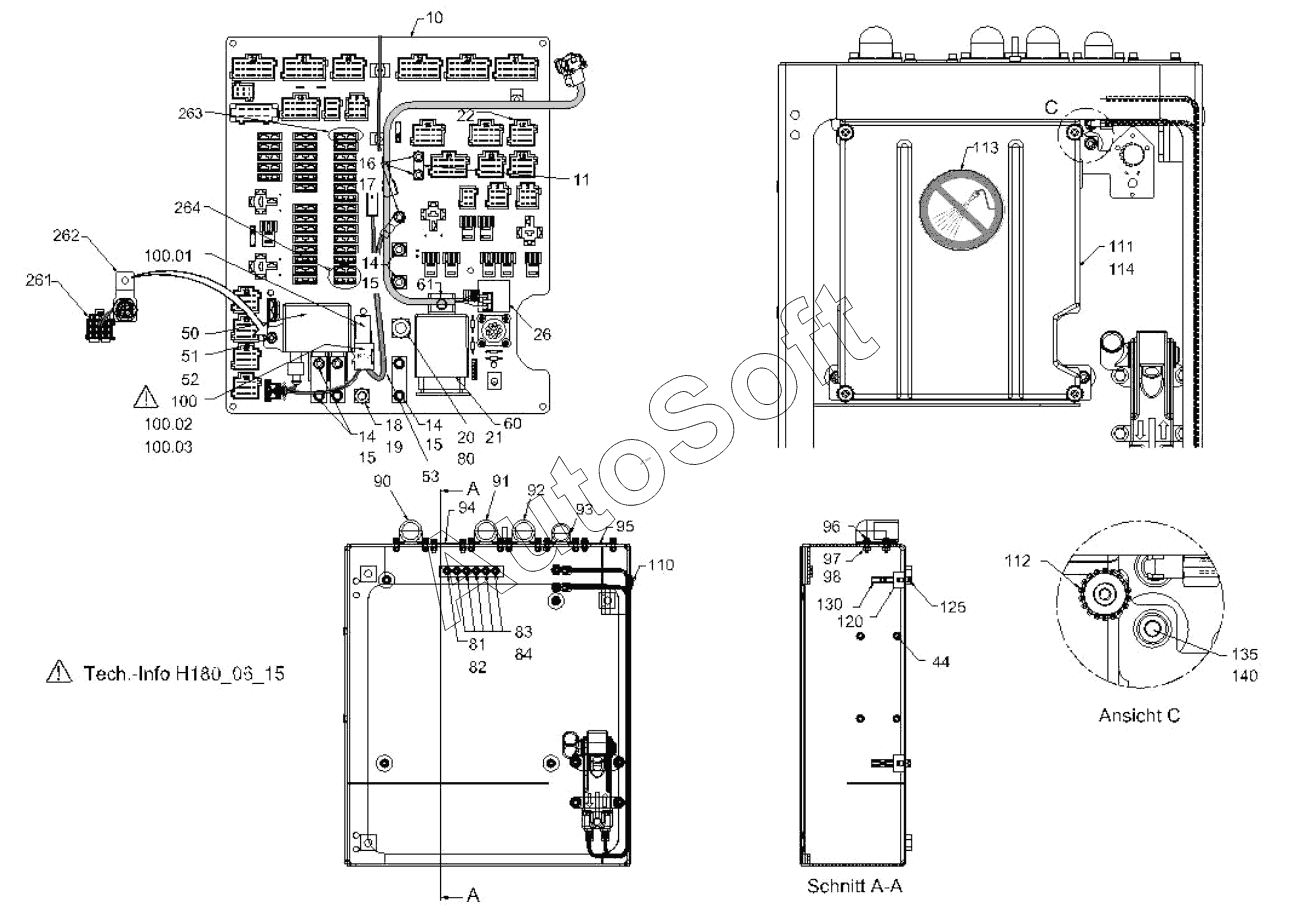

Каталог запасных частей к технике: HAMM 3411 (2021). ELECTRICAL SYSTEM
10
11
14
14
14
15
15
15
16
17
18
19
20
21
22
26
44
50
51
52
53
60
61
80
81
82
83
84
90
90
91
91
92
93
94
95
96
97
98
100
100.01
100.02
100.03
110
111
112
113
114
120
125
130
135
140
261
262
263
264
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 10 | 2***2 | CIRCUIT BOARD | |
| 100 | 2***8 | CABLE HARNESS COMPL. | |
| 100.01 | 1***6 | RELAY | |
| 100.02 | 1***7 | BLADE-TYPE FUSE 1A | |
| 100.03 | 3***0 | BLADE-TYPE FUSE 25A | |
| 11 | 2***9 | CONNECTING BAR | |
| 110 | 3***2 | FILLER CAP | |
| 111 | 2***9 | COVER | |
| 112 | 2***6 | KNURLED NUT | |
| 113 | 2***1 | LABEL | |
| 114 | 2***7 | PROTECTIVE COVERING OF CABLES | |
| 120 | 1***1 | RUBBER METAL BUFFER | |
| 125 | 2***4 | HEXAGON SCREW | |
| 130 | 2***0 | BOLT | |
| 135 | 2***1 | CHEESE-HEAD SCREW | |
| 14 | 2***0 | SERRATED LOCK WASHER | |
| 140 | 2***2 | LOCKING WASHER | |
| 15 | 2***5 | HEXAGONAL NUT | |
| 16 | 2***8 | SERRATED LOCK WASHER | |
| 17 | 2***4 | HEXAGONAL NUT | |
| 18 | 2***1 | SPRING RING | |
| 19 | 2***6 | HEXAGONAL NUT | |
| 20 | 2***3 | SPRING RING | |
| 21 | 2***7 | HEXAGONAL NUT | |
| 22 | 2***0 | ELECTRIC PLUG | |
| 26 | 2***3 | RELAY | |
| 261 | 2***8 | CABLE HARNESS | |
| 262 | 2***9 | HOLDER | |
| 263 | 3***7 | BLADE-TYPE FUSE | |
| 264 | 2***1 | BLADE-TYPE FUSE | |
| 44 | 1***2 | FILLER CAP | |
| 50 | 1***9 | RELAY | |
| 51 | 3***9 | SERRATED LOCK WASHER | |
| 52 | 2***4 | HEXAGONAL NUT | |
| 53 | 2***8 | CABLE HARNESS | |
| 60 | 1***7 | RELAY | |
| 61 | 3***3 | SAFETY SCREW | |
| 80 | 8***8 | GROUND CABLE | |
| 81 | 2***6 | HEXAGONAL NUT | |
| 82 | 2***1 | SPRING RING | |
| 83 | 2***5 | HEXAGONAL NUT | |
| 84 | 2***0 | SERRATED LOCK WASHER | |
| 90 | 2***0 | WIRE HARNESS ENGINE | |
| 90 | 2***5 | WIRE HARNESS ENGINE | |
| 91 | 2***1 | WIRE HARNESS OPERATING CABIN | |
| 91 | 2***7 | CABLE HARNESS DRIVER'S CABIN | |
| 92 | 2***8 | WIRE HARNESS INSTRUMENT PANEL | |
| 93 | 8***6 | WIRE HARNESS FRONT FRAME | |
| 94 | 1***3 | LID | |
| 95 | 1***1 | METAL PLATE | |
| 96 | 2***8 | CHEESE-HEAD SCREW | |
| 97 | 2***7 | WASHER | |
| 98 | 2***2 | HEXAGONAL NUT |
