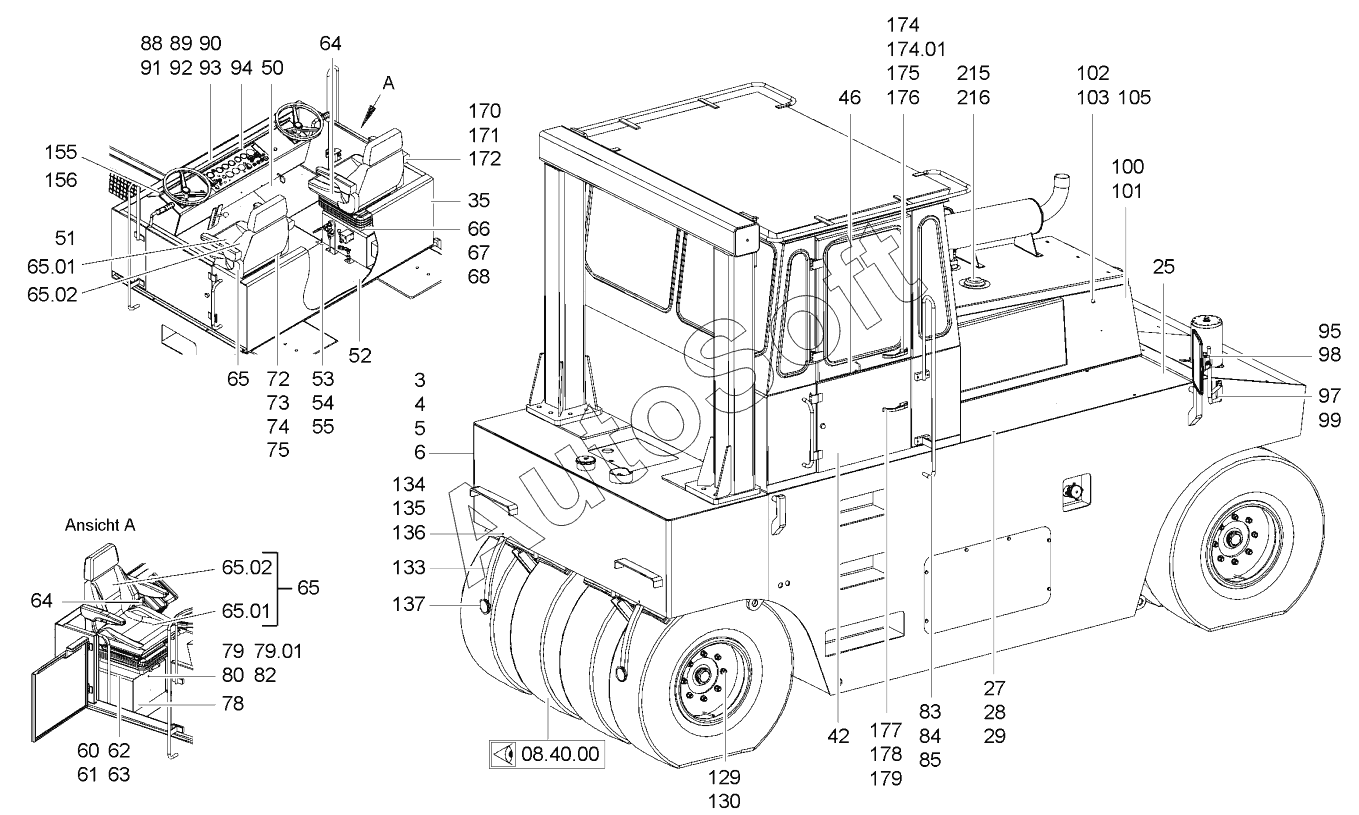

Каталог запасных частей к технике: HAMM GRW 24. MAIN FRAME AND ASSEMBLIES
3
4
5
6
25
27
28
29
35
42
46
50
51
52
53
54
55
60
61
62
63
64
64
65
65
65.01
65.01
65.02
65.02
66
67
68
72
73
74
75
78
78
79
79.01
80
82
82
83
84
85
88
89
90
91
92
93
94
95
97
98
99
100
101
102
103
105
129
130
133
134
135
136
137
155
156
170
171
172
174
174.01
175
176
177
178
179
215
216
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 100 | 8***5 | LID LEFT | |
| 101 | 8***7 | LID RIGHT | |
| 102 | 2***3 | HOUSING | |
| 103 | 2***7 | ACTUATING BOLT | |
| 105 | 4***7 | TONGUE | |
| 129 | 2***9 | WHEEL NUT | |
| 130 | 2***1 | SPRING RING | |
| 133 | 5***7 | HOLDER | |
| 134 | 2***9 | HEXAGON SCREW | |
| 135 | 2***2 | LOCKING WASHER | |
| 136 | 2***0 | HEXAGONAL NUT | |
| 137 | 2***4 | REAR REFLECTOR | |
| 155 | 1***0 | METAL PLATE | |
| 156 | 2***0 | COUNTERSUNK SCREW | |
| 170 | 2***3 | ELBOW-REST | |
| 171 | 2***3 | WASHER | |
| 172 | 2***9 | HEXAGON SCREW | |
| 174 | 3***4 | LOCK OUTSIDE HANDLE | |
| 174.01 | 3***2 | KEY | |
| 175 | 3***9 | WASHER | |
| 176 | 2***8 | HEXAGON SCREW | |
| 177 | 3***4 | LOCK OUTSIDE HANDLE | |
| 178 | 3***9 | WASHER | |
| 179 | 2***8 | HEXAGON SCREW | |
| 215 | 1***5 | LID | |
| 216 | 3***4 | KNURLED HEAD SCREW | |
| 25 | 7***2 | COVER SHEET | |
| 27 | 1***5 | HEXAGON SCREW | |
| 28 | 2***3 | LOCKING WASHER | |
| 29 | 2***7 | WASHER | |
| 3 | 8***2 | REAR FRAME PART | |
| 35 | 8***8 | OPERATOR'S PLATFORM | |
| 4 | 3***1 | HEXAGON SCREW | |
| 42 | 7***5 | DOOR RIGHT | |
| 46 | 2***6 | SEALING PROFILE | |
| 5 | 2***7 | WASHER | |
| 50 | 4***9 | METAL PLATE | |
| 51 | 7***9 | BASE SHEET | |
| 52 | 4***2 | METAL PLATE | |
| 53 | 1***5 | HEXAGON SCREW | |
| 54 | 2***7 | WASHER | |
| 55 | 2***3 | LOCKING WASHER | |
| 6 | 2***1 | SAFETY NUT | |
| 60 | 7***2 | SEAT PEDESTAL | |
| 61 | 1***5 | HEXAGON SCREW | |
| 62 | 2***3 | LOCKING WASHER | |
| 63 | 2***7 | WASHER | |
| 64 | 1***3 | LAP BELT | |
| 65 | 2***6 | OPERATORґS SEAT | |
| 65.01 | 1***6 | SEAT CUSHION, IMITAT. LEATHER | |
| 65.02 | 2***2 | BACKREST CUSHION, IMI. LEATHER | |
| 66 | 2***9 | HEXAGON SCREW | |
| 67 | 2***9 | SAFETY NUT | |
| 68 | 2***5 | WASHER | |
| 72 | 7***0 | SEAT PEDESTAL | |
| 73 | 1***5 | HEXAGON SCREW | |
| 74 | 2***3 | LOCKING WASHER | |
| 75 | 2***7 | WASHER | |
| 78 | 7***1 | LID TOOL BOX | |
| 78 | 7***6 | LID BATTERY BOX | |
| 79 | 2***3 | HOUSING | |
| 79.01 | 2***5 | KEY | |
| 80 | 2***7 | ACTUATING BOLT | |
| 82 | 2***7 | TONGUE BATTERY BOX | |
| 82 | 4***7 | TONGUE | |
| 83 | 7***9 | STAY BAR | |
| 84 | 2***9 | HEXAGON SCREW | |
| 85 | 2***3 | WASHER | |
| 88 | 8***4 | PLACE OF DEPOSIT | |
| 89 | 1***6 | METAL PLATE | |
| 90 | 2***7 | HEXAGON SCREW | |
| 91 | 2***7 | WASHER | |
| 92 | 2***7 | HEXAGONAL NUT | |
| 93 | 2***8 | EDGE PROTECTION | |
| 94 | 2***6 | EDGE PROTECTION | |
| 95 | 1***9 | STAY BAR | |
| 97 | 2***9 | HEXAGON SCREW | |
| 98 | 1***5 | MIRROR | |
| 99 | 3***6 | FILLER CAP |
