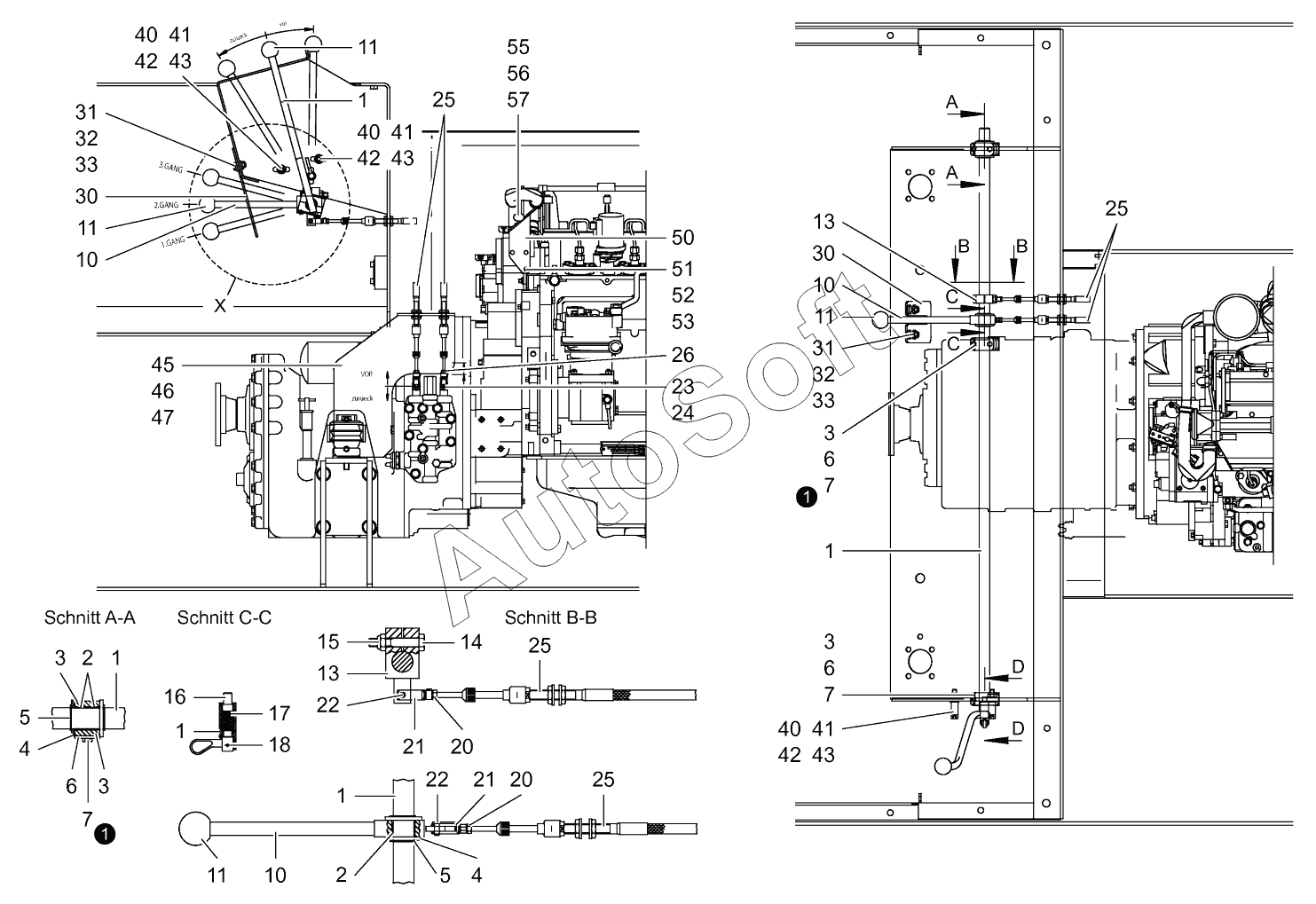

Каталог запасных частей к технике: HAMM GRW 24. DRIVE SHIFTING
45
26
30
30
31
31
32
32
33
33
40
40
40
41
41
41
42
42
42
43
43
43
25
25
25
25
46
47
50
51
52
53
55
56
57
14
2
2
3
3
3
3
4
4
5
5
6
6
6
7
7
7
10
10
10
11
11
11
11
13
13
1
1
1
1
1
15
16
17
18
20
20
21
21
22
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***2 | SHIFTING SHAFT | |
| 2 | 2***6 | DU-BUSH | |
| 3 | 3***3 | HALF-CLIP | |
| 4 | 2***9 | WASHER | |
| 5 | 2***7 | CIRCLIP | |
| 6 | 3***8 | TOP COVER | |
| 7 | 3***9 | HEXAGON SCREW | |
| 10 | 7***7 | LEVER | |
| 11 | 2***3 | BALL HANDLE | |
| 13 | 7***9 | LEVER | |
| 14 | 3***1 | HEXAGON SCREW | |
| 15 | 2***1 | SAFETY NUT | |
| 16 | 3***1 | TOGGLE WITH BOLT | |
| 17 | 3***8 | COMPRESSION SPRING | |
| 18 | 3***6 | GROOVED PIN | |
| 20 | 2***7 | HEXAGONAL NUT | |
| 21 | 2***4 | FORK HEAD | |
| 22 | 2***6 | BOLT | |
| 23 | 7***2 | FORK HEAD | |
| 24 | 2***4 | BOLT | |
| 25 | 2***2 | ACTUATING CABLE | |
| 26 | 2***7 | HEXAGONAL NUT | |
| 30 | 4***0 | METAL PLATE | |
| 31 | 2***9 | HEXAGON SCREW | |
| 32 | 2***5 | WASHER | |
| 33 | 2***9 | SAFETY NUT | |
| 40 | 4***6 | PIPE | |
| 41 | 2***7 | WASHER | |
| 42 | 1***1 | CHEESE-HEAD SCREW | |
| 43 | 2***1 | SAFETY NUT | |
| 45 | 1***5 | METAL PLATE | |
| 46 | 2***4 | HEXAGONAL NUT | |
| 47 | 3***3 | WASHER | |
| 50 | 2***6 | HOLDER | |
| 51 | 2***7 | HEXAGON SCREW | |
| 52 | 2***3 | WASHER | |
| 53 | 2***3 | WASHER | |
| 55 | 1***1 | PIPE CLIP | |
| 56 | 2***9 | HEXAGON SCREW | |
| 57 | 1***2 | SAFETY NUT |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
