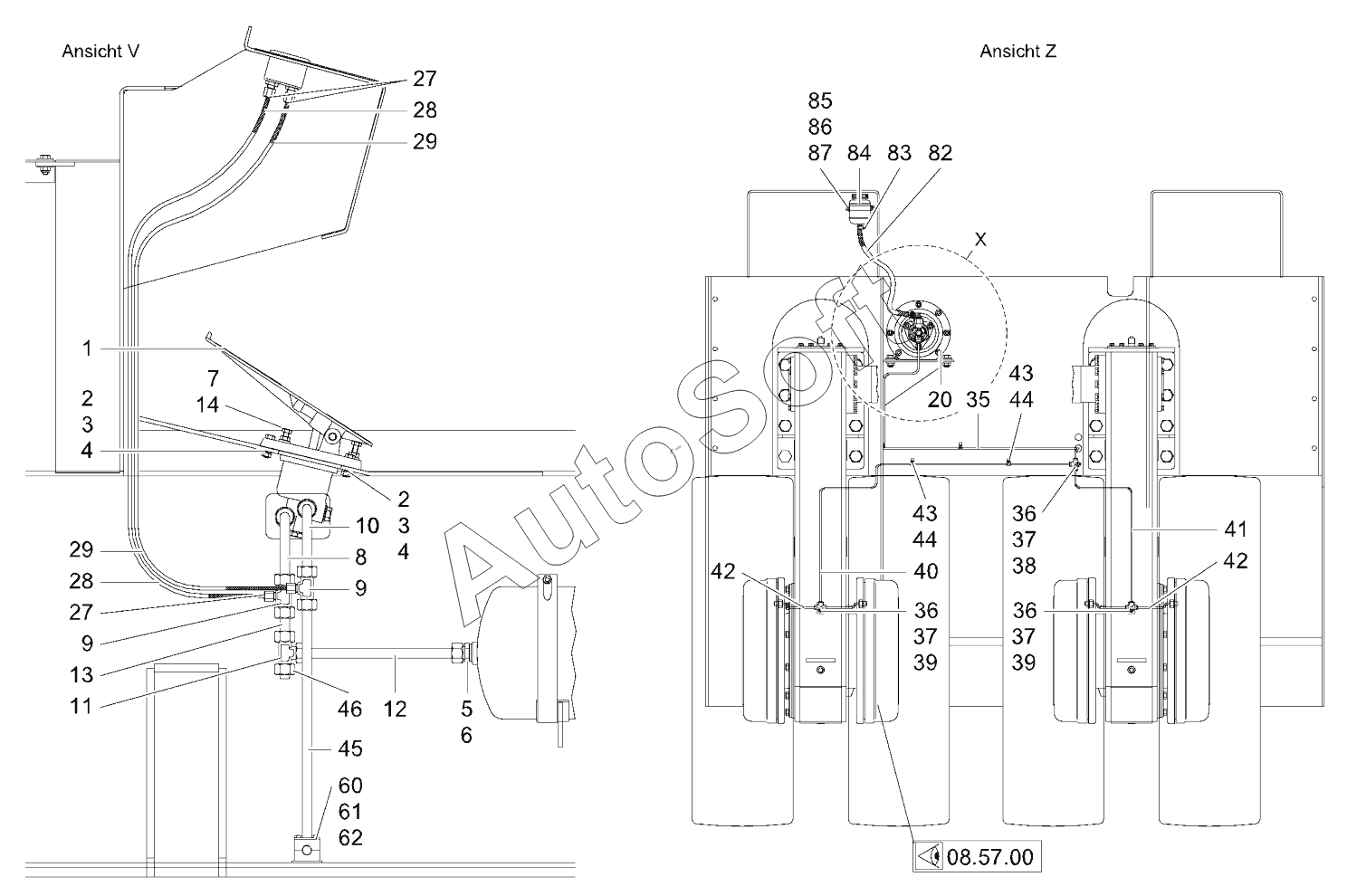

Каталог запасных частей к технике: HAMM GRW 24. FOOT BRAKE SINGLE-CIRCUIT
46
37
37
37
38
39
39
40
41
42
42
43
43
44
44
45
36
36
36
60
61
62
82
83
84
85
86
87
11
2
2
3
3
4
4
5
6
7
8
9
9
10
1
12
13
14
20
27
27
28
28
29
29
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***7 | BRAKE VALVE | |
| 2 | 1***6 | HEXAGON SCREW | |
| 3 | 2***3 | WASHER | |
| 4 | 1***2 | SAFETY NUT | |
| 5 | 2***5 | STRAIGHT SCREWED SOCKET | |
| 6 | 2***7 | SEALING RING | |
| 7 | 2***9 | HEXAGON SCREW | |
| 8 | 4***7 | PIPE | |
| 9 | 2***5 | EQUAL TEE | |
| 10 | 4***5 | PIPE | |
| 11 | 3***1 | T-CONNECTOR | |
| 12 | 4***3 | PIPE | |
| 13 | 2***5 | PIPE | |
| 14 | 2***0 | HEXAGONAL NUT | |
| 20 | 2***6 | BRAKE CYLINDER | |
| 27 | 2***8 | SLEEVE | |
| 28 | 2***4 | PLASTIC PIPE | |
| 29 | 2***4 | PLASTIC PIPE | |
| 35 | 7***0 | BRAKE LINE | |
| 36 | 2***2 | DISTRIBUTOR | |
| 37 | 2***9 | CHEESE-HEAD SCREW | |
| 38 | 2***2 | LOCKING WASHER | |
| 39 | 2***8 | SPRING RING | |
| 40 | 7***6 | BRAKE LINE | |
| 41 | 7***2 | BRAKE LINE | |
| 42 | 7***1 | BRAKE LINE | |
| 43 | 2***6 | MOUNTING CLIP | |
| 44 | 2***3 | THREAD CUTTING SCREW | |
| 45 | 8***0 | PIPE | |
| 46 | 3***4 | FILLER CAP | |
| 60 | 3***8 | HALF-CLIP | |
| 61 | 3***3 | TOP COVER | |
| 62 | 2***2 | HEXAGON SCREW | |
| 82 | 6***6 | CONNECTION HOSE | |
| 83 | 2***0 | HOSE CLAMP | |
| 84 | 3***5 | COMPENSATOR TANK | |
| 85 | 2***7 | HEXAGON SCREW | |
| 86 | 3***9 | WASHER | |
| 87 | 2***7 | HEXAGONAL NUT |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
