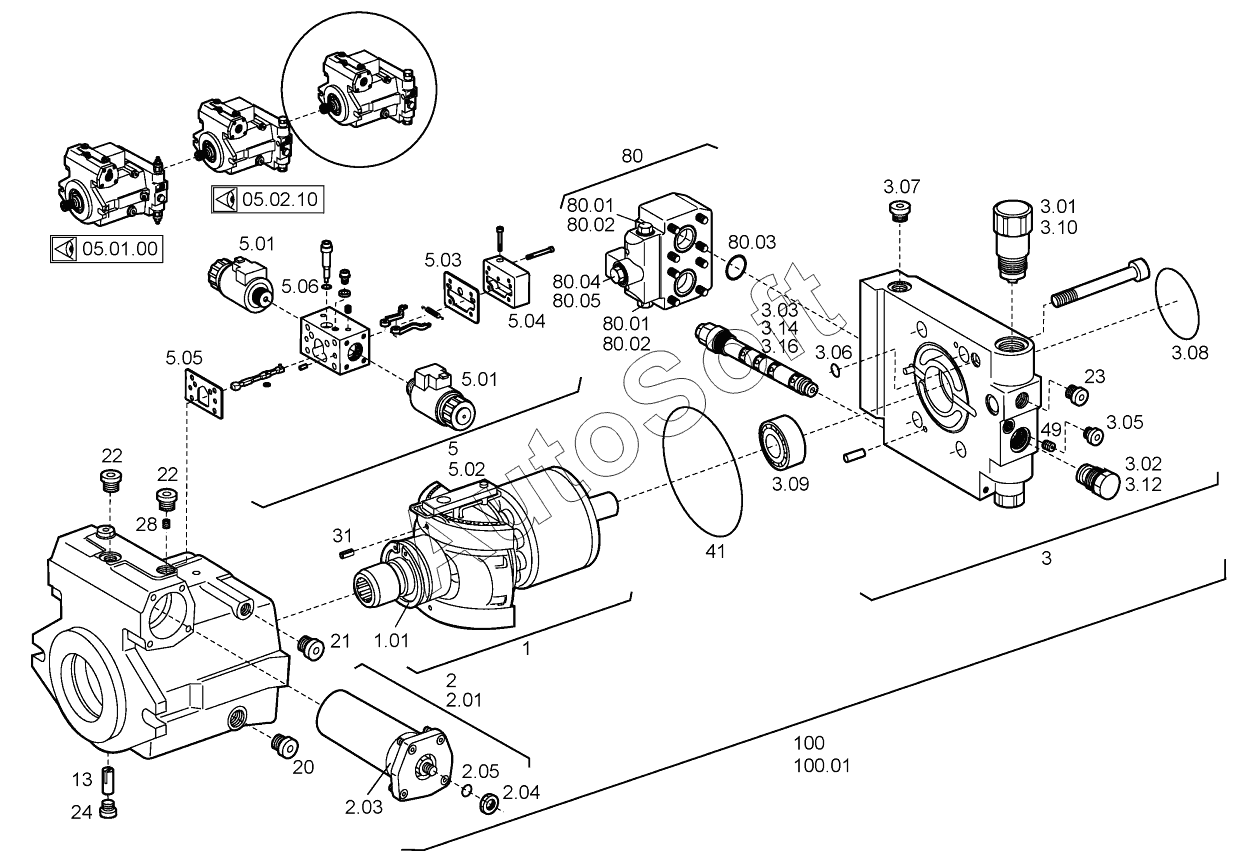

Каталог запасных частей к технике: HAMM HD90 (2021). DRIVING GEAR (VARIABLE DISPLACEMENT PUMP - VIBRATION DRIVE)
1
1
1
1.01
1.01
1.01
2
2.01
2.03
2.04
2.05
3
3.01
3.02
3.03
3.05
3.06
3.07
3.08
3.09
3.10
3.12
3.14
3.16
5
5
5
5
5.01
5.01
5.02
5.03
5.04
5.05
5.06
13
20
21
22
22
23
24
28
31
41
49
80
80
80
80
80.01
80.01
80.02
80.02
80.03
80.04
80.05
100
100
100
100
100.01
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | DRIVING GEAR VERSION,VT, VT-S | |
| 1 | 2***0 | DRIVING GEAR NOT VERSION,VT, VT-S | |
| 1 | 2***1 | DRIVING GEAR VERSION,VT, VT-S | |
| 1.01 | 1***4 | CIRCLIP VERSION,VT, VT-S | |
| 1.01 | 1***8 | CIRCLIP | |
| 1.01 | 1***8 | CIRCLIP | |
| 100 | 2***9 | VARIABLE DISPLAC. PUMP (VIBR.) VERSION,VT, VT-S | |
| 100 | 2***9 | VARIABLE DISPLAC. PUMP (VIBR.) VERSION,VT, VT-S | |
| 100 | 2***4 | VARIABLE DISPLAC. PUMP (VIBR.) NOT VERSION,VT, VT-S | |
| 100 | 2***0 | VARIABLE DISPLAC. PUMP (VIBR.) VERSION,VT, VT-S | |
| 100.01 | 2***6 | SET OF SEALS | |
| 13 | 2***5 | PIN | |
| 2 | 2***0 | HYDRAULIC REGULATION COMPL. | |
| 2.01 | 2***9 | SET OF SEALS | |
| 2.03 | 1***0 | O-RING SEAL | |
| 2.04 | 2***6 | HEXAGONAL NUT | |
| 2.05 | 3***7 | O-RING SEAL | |
| 20 | 1***2 | LOCKING SCREW | |
| 21 | 1***0 | LOCKING SCREW | |
| 22 | 3***6 | LOCKING SCREW | |
| 23 | 2***8 | LOCKING SCREW | |
| 24 | 1***9 | LOCKING SCREW | |
| 28 | 1***9 | NOZZLE | |
| 3 | 2***1 | JOINT PLATE COMPL. | |
| 3.01 | 1***1 | PRESSURE-RELIEF VALVE | |
| 3.02 | 2***4 | LOCKING SCREW | |
| 3.03 | 1***8 | CUT-OFF VALVE | |
| 3.05 | 1***3 | LOCKING SCREW | |
| 3.06 | 2***2 | O-RING SEAL | |
| 3.07 | 3***6 | LOCKING SCREW | |
| 3.08 | 3***0 | O-RING SEAL | |
| 3.09 | 3***9 | CYLINDRICAL ROLLER BEARING | |
| 3.10 | 3***8 | O-RING SEAL | |
| 3.12 | 3***8 | O-RING SEAL | |
| 3.14 | 1***6 | SEAL NUT | |
| 3.16 | 2***5 | O-RING SEAL | |
| 31 | 1***9 | PIN | |
| 41 | 3***7 | O-RING SEAL | |
| 49 | 1***4 | NOZZLE | |
| 5 | 2***3 | AUTOMATIC CONTROLLER COMPL. | |
| 5 | 2***3 | AUTOMATIC CONTROLLER COMPL. | |
| 5 | 2***2 | AUTOMATIC CONTROLLER COMPL. | |
| 5 | 2***2 | AUTOMATIC CONTROLLER COMPL. | |
| 5.01 | 2***4 | MAGNET | |
| 5.02 | 2***4 | SET OF SEALS | |
| 5.03 | 2***1 | SEALING | |
| 5.04 | 2***2 | COVER WITH FILTER | |
| 5.05 | 2***7 | SEALING | |
| 5.06 | 1***4 | O-RING SEAL | |
| 80 | 2***6 | FEEDING PRESSURE VALVE COMPL. | |
| 80 | 2***6 | FEEDING PRESSURE VALVE COMPL. | |
| 80 | 2***1 | FEEDING PRESSURE VALVE COMPL. | |
| 80 | 2***1 | FEEDING PRESSURE VALVE COMPL. | |
| 80.01 | 2***8 | LOCKING SCREW | |
| 80.02 | 2***8 | O-RING SEAL | |
| 80.03 | 2***9 | O-RING SEAL | |
| 80.04 | 1***4 | LOCKING SCREW | |
| 80.05 | 1***4 | O-RING SEAL |
