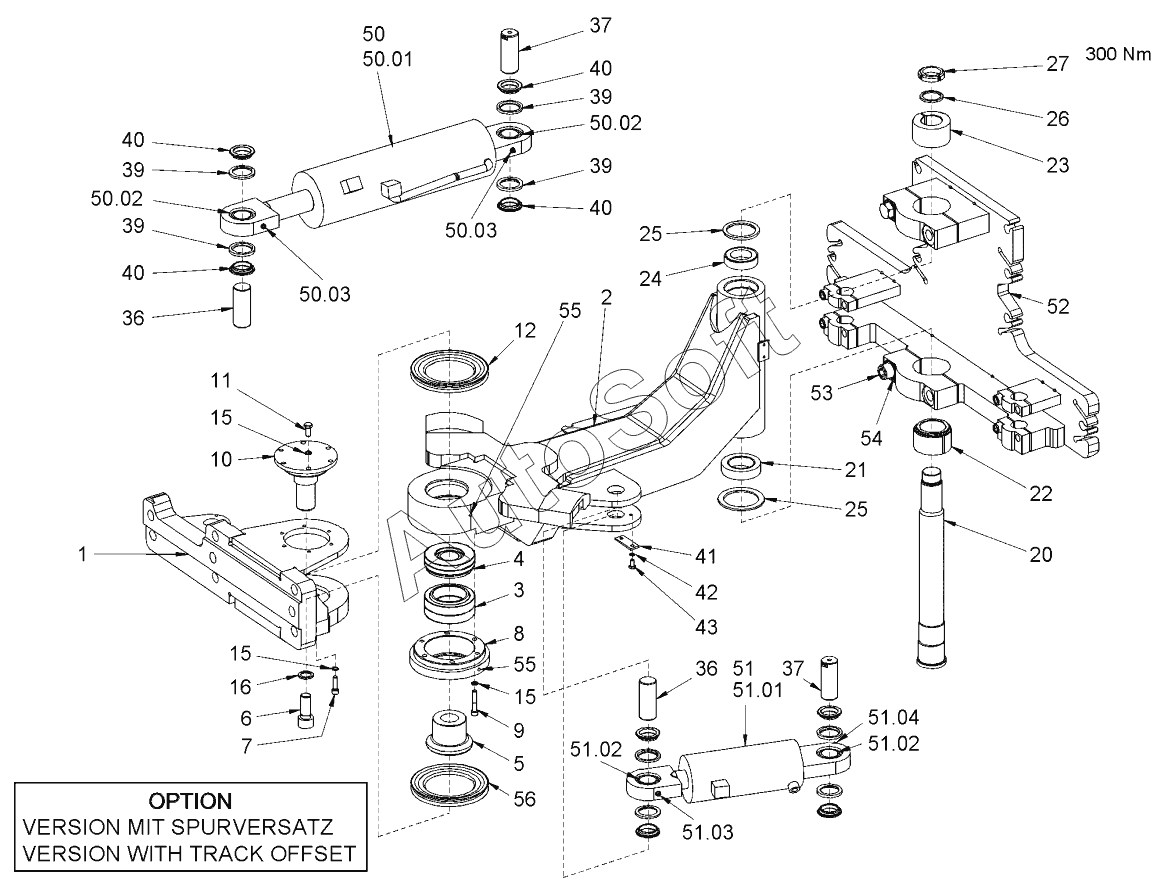

Каталог запасных частей к технике: HAMM HD90 (2021). CENTRE PIVOT ASSEMBLY
1
2
3
4
5
6
7
8
9
10
11
12
15
15
15
16
20
21
22
23
24
25
25
26
27
36
36
37
37
39
39
39
39
40
40
40
40
41
42
43
50
50.01
50.02
50.03
50.03
51
51.01
51.02
51.02
51.02
51.03
51.04
52
53
54
55
55
56
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | MOUNTING | |
| 10 | 2***8 | BOLT | |
| 11 | 1***5 | HEXAGON SCREW | |
| 12 | 2***1 | SEALING RING | |
| 15 | 2***3 | LOCKING WASHER | |
| 16 | 1***4 | LOCKING WASHER | |
| 2 | 2***4 | PENDULUM JOINT | |
| 20 | 1***7 | SHAFT | |
| 21 | 2***6 | RADIAL ROD END BEARING | |
| 22 | 1***3 | BUSHING | |
| 23 | 1***5 | BUSHING | |
| 24 | 2***4 | JOINT BEARING | |
| 25 | 3***2 | SEALING | |
| 26 | 2***6 | SPACER SHIM | |
| 27 | 1***7 | SHAFT NUT | |
| 3 | 2***8 | RADIAL ROD END BEARING | |
| 36 | 1***6 | BOLT | |
| 37 | 2***1 | BOLT | |
| 39 | 1***6 | SEALING | |
| 4 | 2***3 | ROD END BALL JOINT | |
| 40 | 1***4 | INTERMEDIATE RING | |
| 41 | 5***3 | HOOP-STEEL | |
| 42 | 2***2 | LOCKING WASHER | |
| 43 | 2***7 | HEXAGON SCREW | |
| 5 | 2***6 | BOLT | |
| 50 | 2***8 | STEERING CYLINDER | |
| 50.01 | 1***8 | SET OF SEALS | |
| 50.02 | 1***2 | RADIAL ROD END BEARING | |
| 50.03 | 2***9 | GREASING NIPPLE | |
| 51 | 2***3 | STEERING CYLINDER | |
| 51.01 | 1***8 | SET OF SEALS | |
| 51.02 | 1***2 | RADIAL ROD END BEARING | |
| 51.03 | 2***9 | GREASING NIPPLE | |
| 51.04 | 2***5 | GREASING NIPPLE | |
| 52 | 2***6 | CONSOLE | |
| 53 | 1***6 | CHEESE-HEAD SCREW | |
| 54 | 2***0 | LOCKING WASHER | |
| 55 | 2***4 | GREASING NIPPLE | |
| 56 | 2***1 | SEALING RING | |
| 6 | 1***4 | CHEESE-HEAD SCREW | |
| 7 | 2***9 | CHEESE-HEAD SCREW | |
| 8 | 2***5 | FLANGE | |
| 9 | 2***7 | CHEESE-HEAD SCREW |
