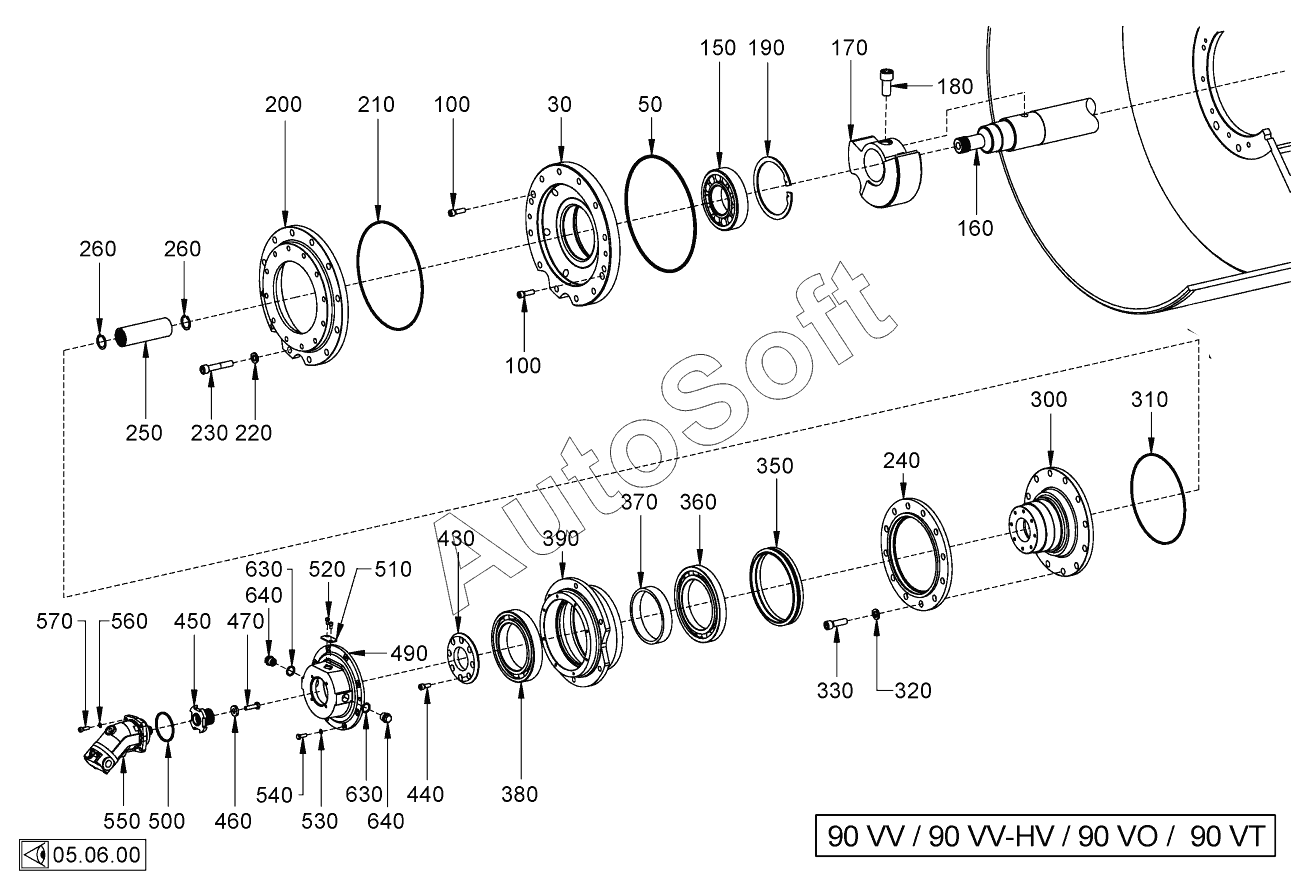

Каталог запасных частей к технике: HAMM HD90 (2021). DRUM WITH VIBRATOR (WITH DRUM DRIVE)
30
50
100
100
150
160
170
170
180
190
200
210
220
230
240
250
260
260
300
310
320
330
350
360
370
380
390
430
440
450
460
470
490
500
510
520
530
540
550
560
570
630
630
640
640
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 30 | 2***4 | FLANGE | |
| 50 | 3***7 | O-RING SEAL | |
| 100 | 2***1 | CHEESE-HEAD SCREW | |
| 150 | 3***2 | CYLINDRICAL ROLLER BEARING | |
| 160 | 2***6 | UNBALANCE SHAFT | |
| 170 | 8***6 | UNBALANCE VERSION,VV/VO/VT | |
| 170 | 8***6 | UNBALANCE VERSION,HV | |
| 180 | 3***2 | CHEESE-HEAD SCREW | |
| 190 | 2***3 | CIRCLIP | |
| 200 | 2***3 | FLANGE | |
| 210 | 3***3 | O-RING SEAL | |
| 220 | 2***3 | WASHER VERSION 3411 | |
| 230 | 3***8 | CHEESE-HEAD SCREW | |
| 240 | 4***0 | RING | |
| 250 | 5***4 | SPLINE BUSH | |
| 260 | 2***5 | CIRCLIP | |
| 300 | 4***2 | CONE FLANGE | |
| 310 | 3***1 | O-RING SEAL | |
| 320 | 2***3 | WASHER VERSION 3411 | |
| 330 | 3***5 | CHEESE-HEAD SCREW | |
| 350 | 3***0 | AXIAL FACE SEAL | |
| 360 | 2***8 | GROOVED BALL BEARING | |
| 370 | 4***4 | RING | |
| 380 | 3***5 | GROOVED BALL BEARING | |
| 390 | 4***2 | FLANGE | |
| 430 | 4***6 | LID | |
| 440 | 3***6 | CHEESE-HEAD SCREW | |
| 450 | 8***7 | DRIVER | |
| 460 | 2***3 | WASHER | |
| 470 | 2***1 | HEXAGON SCREW | |
| 490 | 1***4 | FLANGE | |
| 500 | 2***7 | O-RING SEAL | |
| 510 | 1***8 | COVER SHEET | |
| 520 | 3***5 | CHEESE-HEAD SCREW | |
| 530 | 2***2 | LOCKING WASHER | |
| 540 | 2***9 | HEXAGON SCREW | |
| 550 | 3***0 | CONSTANT MOTOR COMPL. | |
| 560 | 2***2 | LOCKING WASHER | |
| 570 | 2***9 | CHEESE-HEAD SCREW | |
| 630 | 2***7 | SEALING RING | |
| 640 | 3***0 | LOCKING SCREW |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
