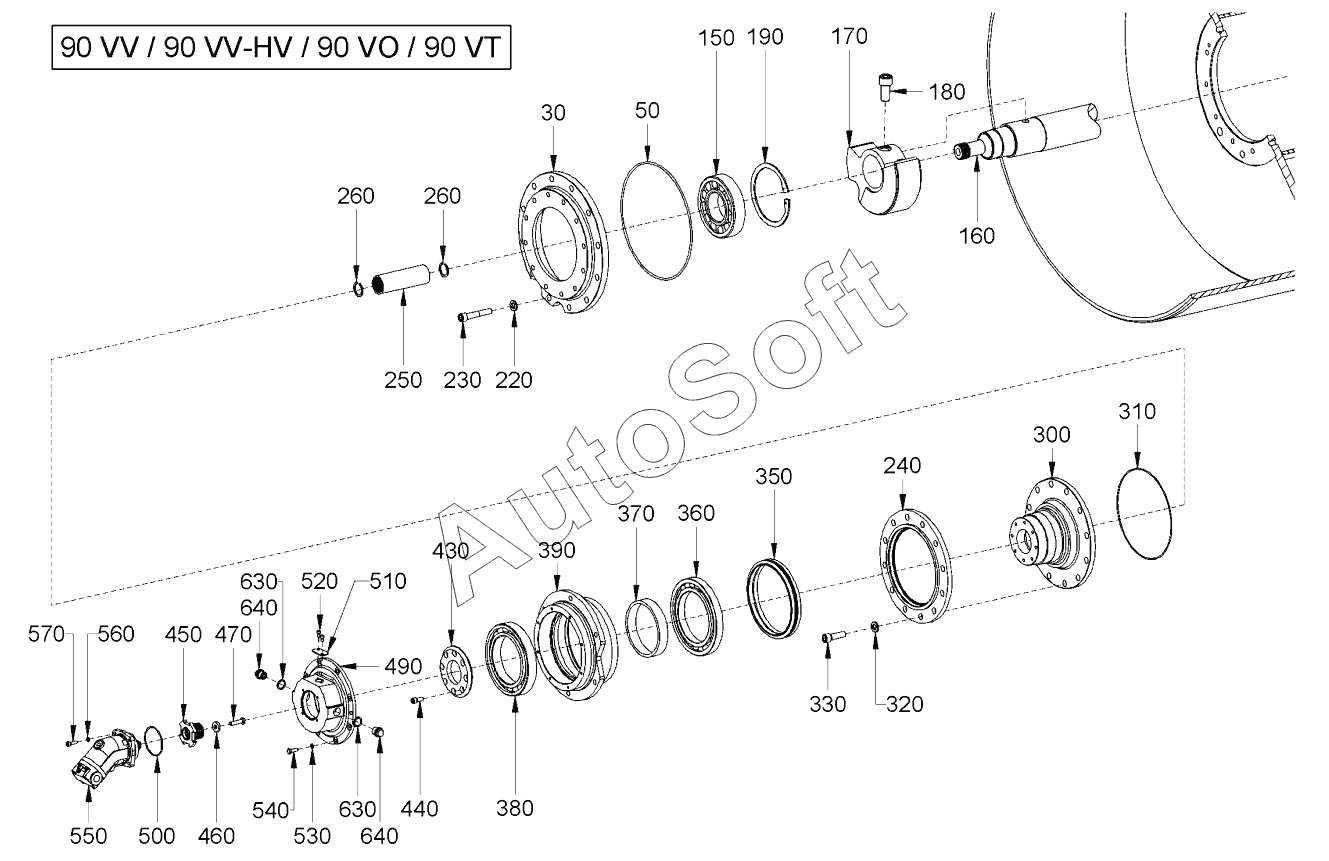

Каталог запасных частей к технике: HAMM HD90 (2021). DRUM WITH VIBRATOR (WITH DRUM DRIVE)
30
50
150
160
170
170
180
190
220
230
240
250
260
260
300
310
320
330
350
360
370
380
390
430
440
450
460
470
490
500
510
520
530
540
550
560
570
630
630
640
640
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 30 | 2***8 | BEARING FLANGE | |
| 50 | 3***7 | O-RING SEAL | |
| 150 | 3***2 | CYLINDRICAL ROLLER BEARING | |
| 160 | 2***6 | UNBALANCE SHAFT | |
| 170 | 8***6 | UNBALANCE VERSION,VV/VO/VT | |
| 170 | 8***6 | UNBALANCE VERSION,HV | |
| 180 | 3***2 | CHEESE-HEAD SCREW | |
| 190 | 2***3 | CIRCLIP | |
| 220 | 2***8 | LOCKING WASHER | |
| 230 | 2***9 | CHEESE-HEAD SCREW | |
| 240 | 4***0 | RING | |
| 250 | 5***4 | SPLINE BUSH | |
| 260 | 2***5 | CIRCLIP | |
| 300 | 4***2 | CONE FLANGE | |
| 310 | 3***1 | O-RING SEAL | |
| 320 | 2***8 | LOCKING WASHER | |
| 330 | 3***5 | CHEESE-HEAD SCREW | |
| 350 | 2***3 | AXIAL FACE SEAL | |
| 360 | 2***8 | GROOVED BALL BEARING | |
| 370 | 4***4 | RING | |
| 380 | 3***5 | GROOVED BALL BEARING | |
| 390 | 4***2 | FLANGE | |
| 430 | 4***6 | LID | |
| 440 | 2***7 | CHEESE-HEAD SCREW | |
| 450 | 8***7 | DRIVER | |
| 460 | 2***3 | WASHER | |
| 470 | 2***1 | HEXAGON SCREW | |
| 490 | 1***4 | FLANGE | |
| 500 | 2***7 | O-RING SEAL | |
| 510 | 1***8 | COVER SHEET | |
| 520 | 3***5 | CHEESE-HEAD SCREW | |
| 530 | 2***2 | LOCKING WASHER | |
| 540 | 2***1 | HEXAGON SCREW | |
| 550 | 3***0 | CONSTANT MOTOR COMPL. | |
| 560 | 2***2 | LOCKING WASHER | |
| 570 | 2***2 | CHEESE-HEAD SCREW | |
| 630 | 2***7 | SEALING RING | |
| 640 | 3***0 | LOCKING SCREW |
