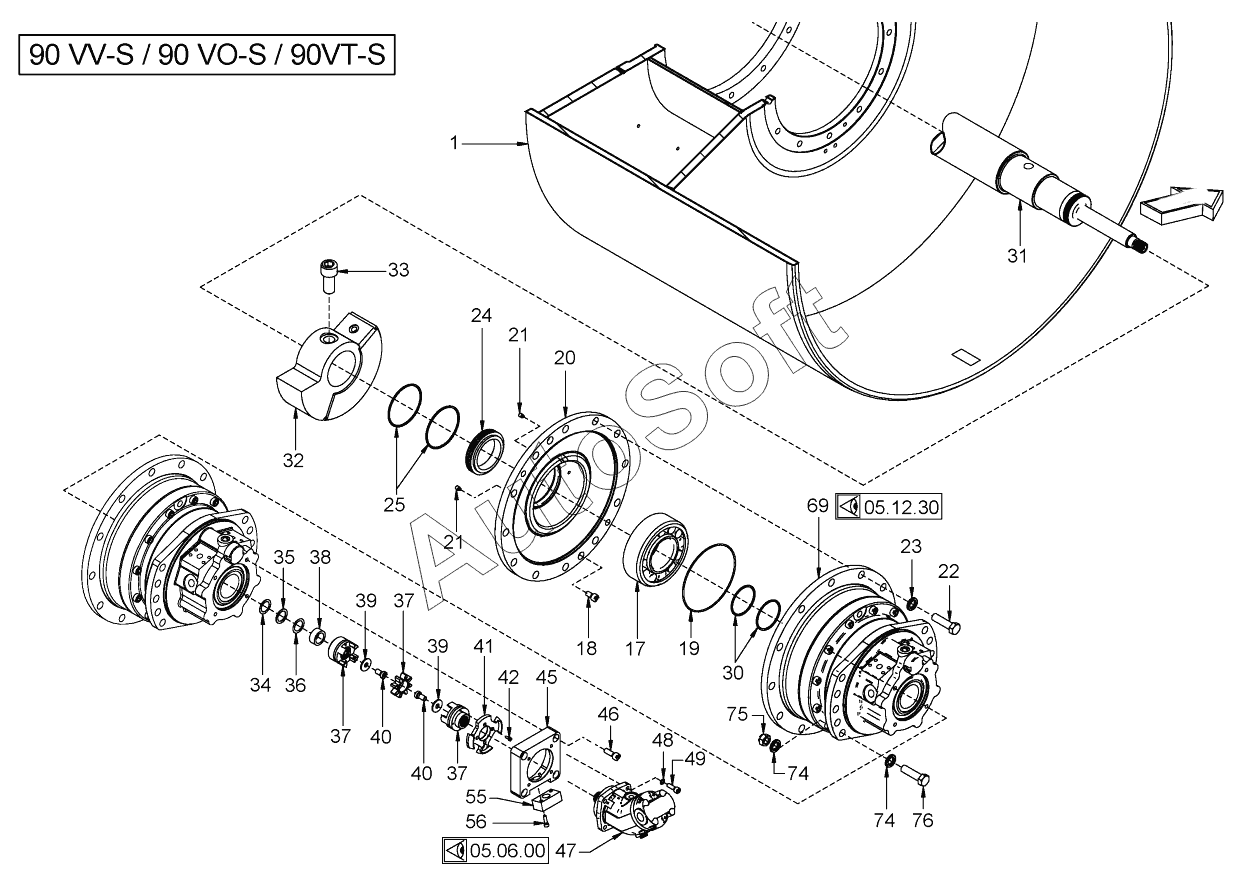

Каталог запасных частей к технике: HAMM HD90 (2021). DRUM WITH VIBRATOR (WITH DRUM DRIVE)
48
38
39
39
40
40
41
42
45
46
47
37
37
37
49
55
56
69
74
74
75
76
25
17
18
19
20
21
21
22
23
24
1
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***2 | ROLLER DRUM | |
| 17 | 1***6 | CYLINDRICAL ROLLER BEARING | |
| 18 | 2***4 | CHEESE-HEAD SCREW | |
| 19 | 2***7 | O-RING SEAL | |
| 20 | 1***9 | FLANGED BEARING | |
| 21 | 2***2 | THREADED PIN | |
| 22 | 2***2 | HEXAGON SCREW | |
| 23 | 2***8 | LOCKING WASHER | |
| 24 | 1***3 | RING | |
| 25 | 3***0 | DISC RING | |
| 30 | 3***1 | DISC RING | |
| 31 | 1***0 | UNBALANCE SHAFT | |
| 32 | 8***8 | UNBALANCE | |
| 33 | 2***2 | CHEESE-HEAD SCREW | |
| 34 | 1***8 | SPACER SHIM | |
| 35 | 1***6 | SPACER SHIM | |
| 36 | 1***8 | SPACER SHIM | |
| 37 | 2***0 | COUPLING | |
| 38 | 1***1 | DISTANCE RING | |
| 39 | 2***0 | CUP SPRING | |
| 40 | 2***5 | CHEESE-HEAD SCREW | |
| 41 | 2***5 | SWITCH WHEEL | |
| 42 | 1***2 | CHEESE-HEAD SCREW | |
| 45 | 1***3 | FLANGE | |
| 46 | 2***1 | CHEESE-HEAD SCREW | |
| 47 | 3***0 | CONSTANT MOTOR COMPL. | |
| 48 | 2***2 | LOCKING WASHER | |
| 49 | 2***6 | CHEESE-HEAD SCREW | |
| 55 | 1***4 | INTERMEDIATE PIECE | |
| 56 | 2***8 | CHEESE-HEAD SCREW | |
| 69 | 2***0 | GEAR HUB MOTOR COMPL. | |
| 74 | 2***3 | WASHER VERSION 3411 | |
| 75 | 2***4 | SAFETY NUT | |
| 76 | 2***2 | HEXAGON SCREW |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
