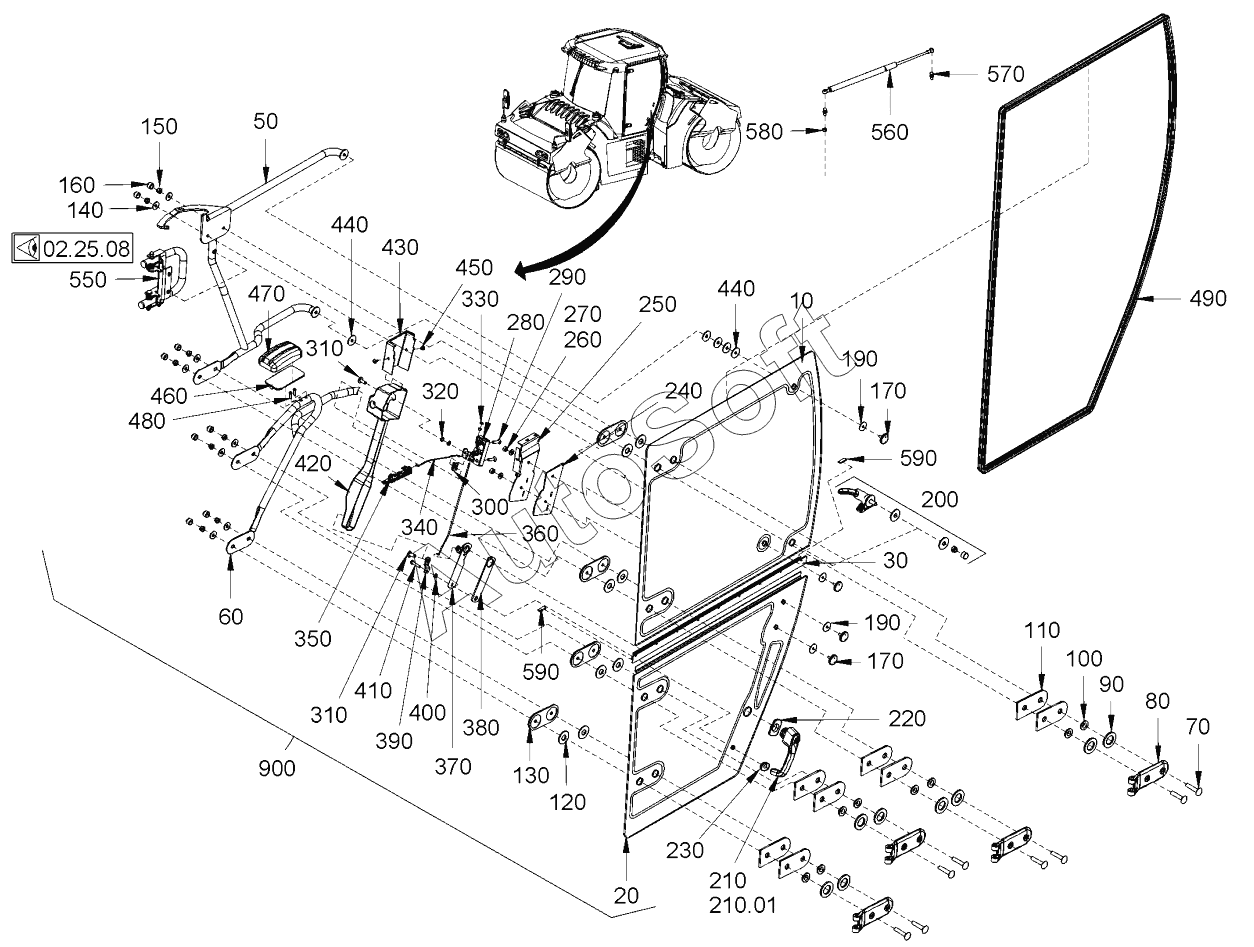

Каталог запасных частей к технике: HAMM HD90 (2021). OPERATOR'S CABIN (COMFORT)
10
20
30
50
60
70
80
90
100
110
120
130
140
150
160
170
170
190
190
200
210
210.01
220
230
240
250
260
270
280
290
300
310
310
320
330
340
350
360
370
380
390
400
410
420
430
440
440
450
460
470
480
490
550
560
570
580
590
590
900
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 10 | 2***5 | DOOR PANE ABOVE, LEFT | |
| 100 | 2***2 | SEALING WASHER | |
| 110 | 2***6 | RUBBER SEAL | |
| 120 | 2***3 | SEALING WASHER | |
| 130 | 2***6 | PLATE | |
| 140 | 3***2 | WASHER | |
| 150 | 2***3 | HEXAGONAL NUT | |
| 160 | 2***0 | PROTECTIVE CAP | |
| 170 | 2***6 | SCREW | |
| 190 | 2***8 | SEALING WASHER | |
| 20 | 2***3 | DOOR PANE BELOW, LEFT | |
| 200 | 2***1 | HANDLE | |
| 210 | 2***6 | LOCK OUTSIDE HANDLE | |
| 210.01 | 3***5 | KEY | |
| 220 | 2***7 | SUPPORTING PLATE | |
| 230 | 2***4 | SUPPORTING PLATE | |
| 240 | 2***6 | RUBBER SEAL | |
| 250 | 2***0 | HOLDER | |
| 260 | 2***3 | WASHER | |
| 270 | 1***2 | SAFETY NUT | |
| 280 | 2***8 | CABINET BOLT | |
| 290 | 2***1 | COUNTERSUNK SCREW | |
| 30 | 2***1 | SEALING | |
| 300 | 2***3 | GUIDANCE | |
| 310 | 2***5 | FILLISTER HEAD SCREW | |
| 320 | 2***3 | WASHER | |
| 330 | 2***6 | HEXAGONAL NUT | |
| 340 | 2***4 | BAR | |
| 350 | 2***8 | LINKAGE | |
| 360 | 2***4 | BAR | |
| 370 | 2***6 | DEVIATION | |
| 380 | 2***4 | RUBBER SEAL | |
| 390 | 2***7 | FIXATION | |
| 400 | 2***7 | WASHER | |
| 410 | 2***2 | CLIP NUT | |
| 420 | 2***0 | COVERING PART | |
| 430 | 2***9 | COVERING PART | |
| 440 | 1***4 | SEALING | |
| 450 | 2***0 | RAISED COUNTERSUNK HEAD SCREW | |
| 460 | 2***4 | HOLDER | |
| 470 | 2***4 | ARMREST | |
| 480 | 2***4 | COUNTERSUNK SCREW | |
| 490 | 2***2 | SEALING PROFILE | |
| 50 | 2***9 | HANDLE | |
| 550 | 2***6 | HANDLE COMPL. | |
| 560 | 2***7 | GAS SPRING COMFORT | |
| 570 | 2***6 | BALL PIVOT | |
| 580 | 2***5 | HEXAGONAL NUT | |
| 590 | 2***7 | SEALING PROFILE | |
| 60 | 2***8 | HANDLE | |
| 70 | 2***7 | MUSHROOM HEAD SCREW | |
| 80 | 2***8 | HINGE | |
| 90 | 2***5 | SEALING WASHER | |
| 900 | 2***4 | CABIN DOOR, LEFT COMPL. |
