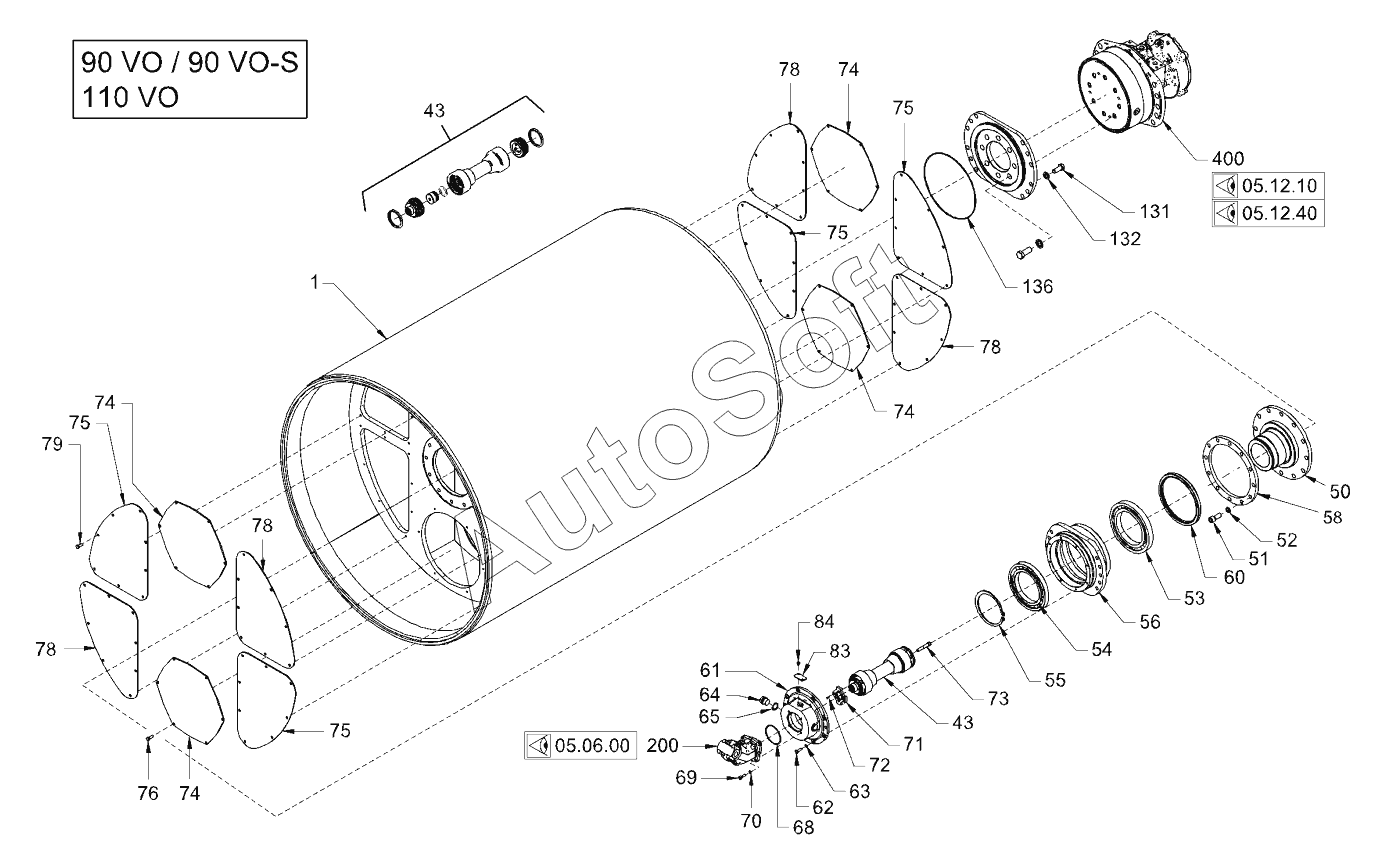

Каталог запасных частей к технике: HAMM HD110 (2021). SMOOTH ROLLER DRUM WITH OSCILLATOR
79
70
71
72
73
74
74
74
74
75
75
75
75
76
78
78
78
78
69
83
84
131
132
136
200
400
400
56
43
43
50
51
51
52
53
54
55
1
58
60
61
62
63
64
65
68
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***8 | ROLLER DRUM | |
| 43 | 1***3 | COUPLING | |
| 50 | 1***3 | CONE FLANGE | |
| 51 | 2***1 | CHEESE-HEAD SCREW | |
| 51 | 3***5 | CHEESE-HEAD SCREW | |
| 52 | 2***8 | LOCKING WASHER | |
| 53 | 2***8 | GROOVED BALL BEARING | |
| 54 | 2***1 | GROOVED BALL BEARING | |
| 55 | 2***5 | CIRCLIP | |
| 56 | 1***0 | FLANGE HUB | |
| 58 | 2***0 | RING | |
| 60 | 2***2 | SHAFT SEAL | |
| 61 | 1***4 | FLANGE | |
| 62 | 2***1 | HEXAGON SCREW | |
| 63 | 2***2 | LOCKING WASHER | |
| 64 | 2***0 | LOCKING SCREW | |
| 65 | 2***9 | SEALING RING | |
| 68 | 2***7 | O-RING SEAL | |
| 69 | 2***2 | CHEESE-HEAD SCREW | |
| 70 | 2***2 | LOCKING WASHER | |
| 71 | 1***7 | SWITCH WHEEL | |
| 72 | 1***2 | CHEESE-HEAD SCREW | |
| 73 | 1***1 | CHEESE-HEAD SCREW | |
| 74 | 2***5 | LID | |
| 75 | 2***6 | LID | |
| 76 | 2***0 | HEXAGON SCREW | |
| 78 | 2***4 | LID | |
| 79 | 2***0 | HEXAGON SCREW | |
| 83 | 1***8 | COVER SHEET | |
| 84 | 2***9 | HEXAGON SCREW | |
| 131 | 2***1 | CHEESE-HEAD SCREW | |
| 132 | 2***8 | LOCKING WASHER | |
| 136 | 2***8 | O-RING SEAL | |
| 200 | 3***0 | CONSTANT MOTOR COMPL. | |
| 400 | 2***5 | GEAR HUB MOTOR COMPL. | |
| 400 | 2***4 | GEAR HUB MOTOR COMPL. |
