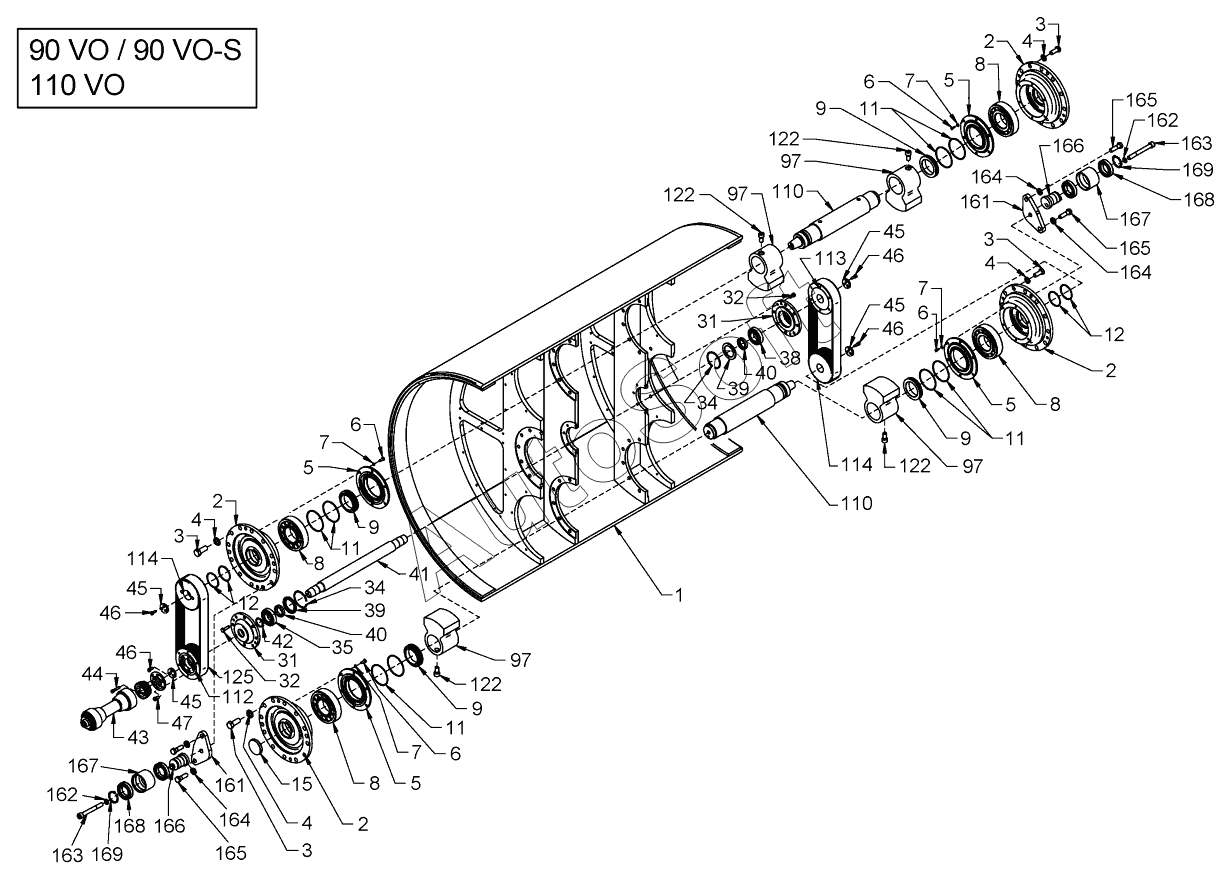

Каталог запасных частей к технике: HAMM HD110 (2021). SMOOTH ROLLER DRUM WITH OSCILLATOR
1
2
2
2
2
3
3
3
3
4
4
4
4
5
5
5
5
6
6
6
6
7
7
7
7
8
8
8
8
9
9
9
9
11
11
11
11
12
12
15
31
31
32
32
34
34
35
38
39
39
40
40
41
42
43
44
45
45
45
45
46
46
46
46
47
97
97
97
97
110
110
112
113
114
114
122
122
122
122
125
161
161
162
162
163
163
164
164
164
165
165
165
166
166
167
167
168
168
169
169
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***8 | ROLLER DRUM | |
| 2 | 1***7 | FLANGE | |
| 3 | 2***5 | HEXAGON SCREW | |
| 4 | 2***3 | WASHER VERSION 3411 | |
| 5 | 1***3 | LID | |
| 6 | 2***0 | HEXAGON SCREW | |
| 7 | 2***2 | LOCKING WASHER | |
| 8 | 3***9 | CYLINDRICAL ROLLER BEARING | |
| 9 | 1***3 | RING | |
| 11 | 3***0 | DISC RING | |
| 12 | 3***1 | DISC RING | |
| 15 | 3***3 | CAP | |
| 31 | 1***3 | FLANGE | |
| 32 | 2***6 | HEXAGON SCREW | |
| 34 | 2***5 | CIRCLIP | |
| 35 | 2***0 | GROOVED BALL BEARING | |
| 38 | 2***3 | CYLINDRICAL ROLLER BEARING | |
| 39 | 1***1 | DISTANCE RING | |
| 40 | 1***8 | STOP RING | |
| 41 | 1***7 | SHAFT | |
| 42 | 2***6 | CIRCLIP | |
| 43 | 1***3 | COUPLING | |
| 44 | 3***5 | CHEESE-HEAD SCREW | |
| 45 | 1***6 | LOCKING WASHER | |
| 46 | 2***6 | CHEESE-HEAD SCREW | |
| 47 | 2***5 | CHEESE-HEAD SCREW | |
| 97 | 1***2 | UNBALANCE FIXED | |
| 110 | 1***3 | SHAFT | |
| 112 | 1***5 | TOOTHED BELT PULLEY | |
| 113 | 1***2 | TOOTHED BELT PULLEY | |
| 114 | 1***4 | TOOTHED BELT PULLEY | |
| 122 | 2***6 | CHEESE-HEAD SCREW | |
| 125 | 3***5 | TOOTHED BELT | |
| 161 | 2***1 | METAL PLATE | |
| 162 | 1***8 | LOCKING WASHER | |
| 163 | 3***4 | CHEESE-HEAD SCREW | |
| 164 | 2***3 | WASHER VERSION 3411 | |
| 165 | 3***0 | HEXAGON SCREW | |
| 166 | 2***6 | SHAFT | |
| 167 | 2***8 | RING | |
| 168 | 2***8 | GROOVED BALL BEARING | |
| 169 | 2***4 | CIRCLIP |
