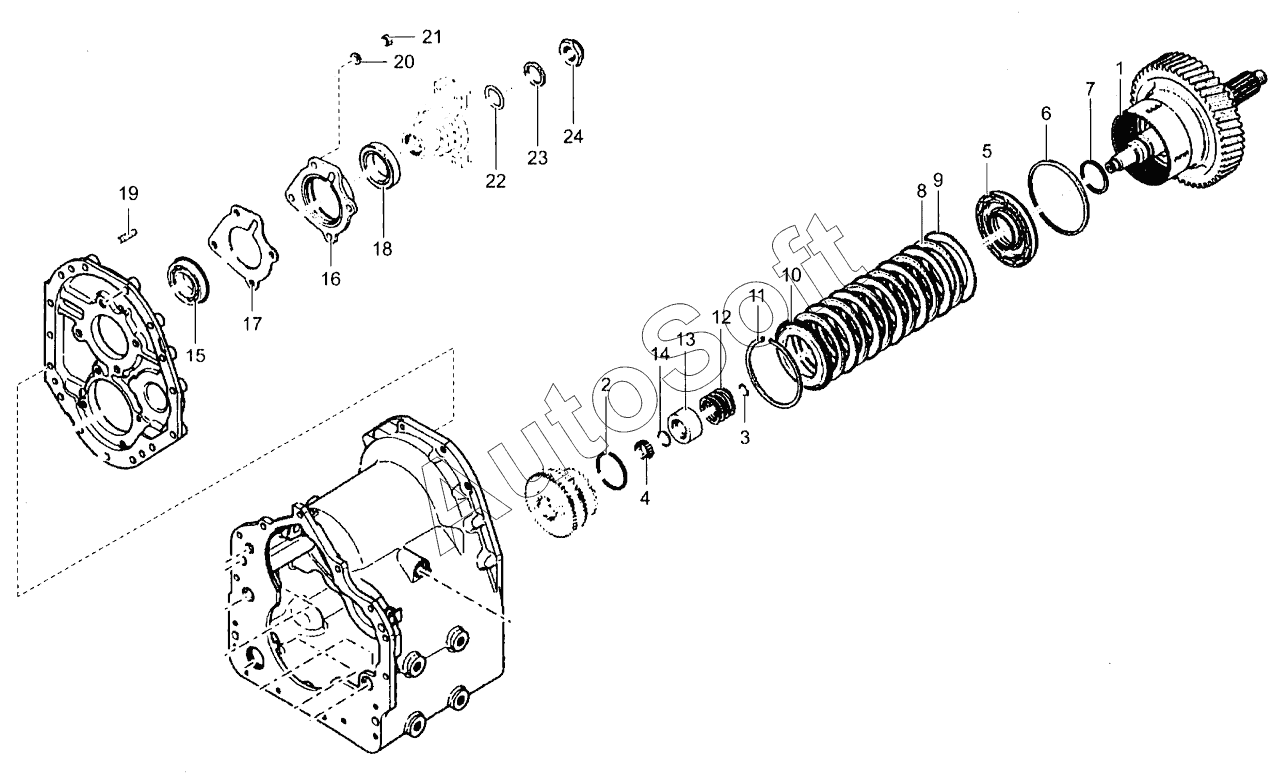

Каталог запасных частей к технике: HAMM GRW 21 (2009). MULTI-DISC CLUTCH - 3RD GEAR
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***9 | TOOTHED RING | |
| 2 | 1***1 | CIRCLIP | |
| 3 | 2***6 | SEALING RING | |
| 4 | 2***9 | BUSHING | |
| 5 | 1***4 | PISTON | |
| 6 | 2***4 | SEALING RING | |
| 7 | 2***2 | SEALING RING | |
| 8 | 2***9 | BRAKE DISC INTERNAL | |
| 9 | 2***8 | BRAKE DISC EXTERNAL | |
| 10 | 2***3 | PLATE | |
| 11 | 2***5 | CIRCLIP | |
| 12 | 2***0 | TENSION SPRING | |
| 13 | 2***2 | HOLDER | |
| 14 | 3***2 | CIRCLIP | |
| 15 | 2***9 | BEARING | |
| 16 | 1***3 | BEARING CAP | |
| 17 | 1***1 | SEALING | |
| 18 | 2***2 | SHAFT SEAL | |
| 19 | 1***0 | THREADED PIN | |
| 20 | 1***8 | SPRING RING | |
| 21 | 2***5 | NUT | |
| 22 | 2***1 | O-RING SEAL | |
| 23 | 2***8 | WASHER | |
| 24 | 3***3 | NUT |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
