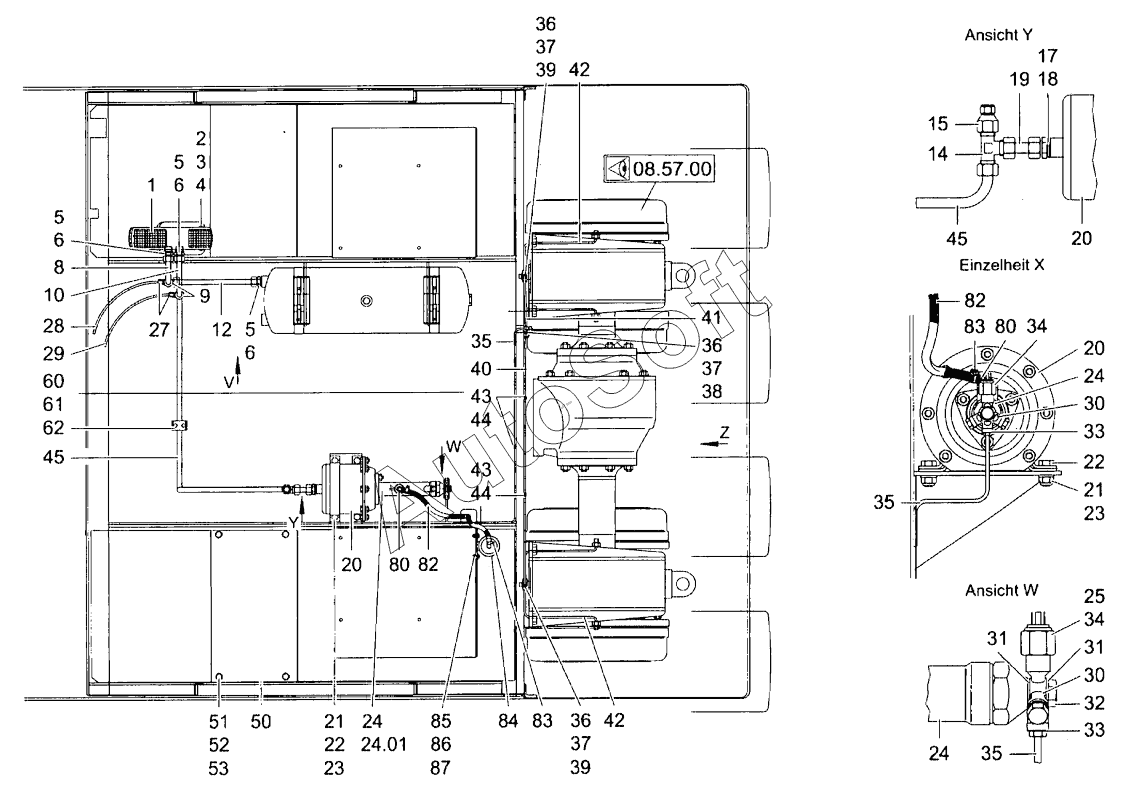

Каталог запасных частей к технике: HAMM GRW 21 (2009). FOOT BRAKE SINGLE-CIRCUIT
1
2
3
4
5
5
5
6
6
6
8
9
10
12
14
15
17
18
19
20
20
20
21
21
22
22
23
23
24
24
24
24.01
25
27
28
29
30
30
31
31
32
33
33
34
34
35
35
35
36
36
36
37
37
37
38
39
39
40
41
42
42
43
43
44
44
45
45
50
51
52
53
60
61
62
80
80
82
82
83
83
84
85
86
87
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***7 | BRAKE VALVE | |
| 10 | 4***5 | PIPE | |
| 12 | 4***3 | PIPE | |
| 14 | 2***7 | EQUAL TEE | |
| 15 | 2***8 | MEASURING CONNECTION | |
| 17 | 2***5 | STRAIGHT SCREWED SOCKET | |
| 18 | 2***7 | SEALING RING | |
| 19 | 2***5 | PIPE | |
| 2 | 2***5 | HEXAGON SCREW | |
| 20 | 2***6 | BRAKE CYLINDER | |
| 21 | 2***5 | WASHER | |
| 22 | 2***6 | HEXAGON SCREW | |
| 23 | 2***1 | HEXAGONAL NUT | |
| 24 | 1***6 | MAIN BRAKE CYLINDER | |
| 24.01 | 2***9 | REPAIR SET | |
| 25 | 2***5 | INTERMEDIATE PIECE | |
| 27 | 2***8 | SLEEVE | |
| 28 | 2***4 | PLASTIC PIPE | |
| 29 | 2***4 | PLASTIC PIPE | |
| 3 | 2***2 | LOCKING WASHER | |
| 30 | 2***1 | RING FITTING | |
| 31 | 2***8 | SEALING RING | |
| 32 | 2***8 | HOLLOW-CORE SCREW | |
| 33 | 2***5 | SEALING RING DIESEL ENGINE, VERSION,2012 | |
| 34 | 2***5 | STOP LIGHT SWITCH | |
| 35 | 7***0 | BRAKE LINE | |
| 36 | 2***2 | DISTRIBUTOR | |
| 37 | 2***9 | CHEESE-HEAD SCREW | |
| 38 | 2***2 | LOCKING WASHER | |
| 39 | 2***8 | SPRING RING | |
| 4 | 2***0 | HEXAGONAL NUT | |
| 40 | 7***6 | BRAKE LINE | |
| 41 | 7***2 | BRAKE LINE | |
| 42 | 7***1 | BRAKE LINE | |
| 43 | 2***6 | MOUNTING CLIP | |
| 44 | 2***3 | THREAD CUTTING SCREW | |
| 45 | 8***0 | PIPE | |
| 5 | 2***5 | STRAIGHT SCREWED SOCKET | |
| 50 | 4***7 | METAL PLATE | |
| 51 | 2***2 | HEXAGON SCREW | |
| 52 | 2***7 | WASHER | |
| 53 | 2***3 | LOCKING WASHER | |
| 6 | 2***7 | SEALING RING | |
| 60 | 3***8 | HALF-CLIP | |
| 61 | 3***3 | TOP COVER | |
| 62 | 3***2 | HEXAGON SCREW | |
| 8 | 4***7 | PIPE | |
| 80 | 3***3 | HOSE SUPPORT | |
| 82 | 6***6 | CONNECTION HOSE | |
| 83 | 2***0 | HOSE CLAMP | |
| 84 | 3***5 | COMPENSATOR TANK | |
| 85 | 2***7 | HEXAGON SCREW | |
| 86 | 3***9 | WASHER | |
| 87 | 2***7 | HEXAGONAL NUT | |
| 9 | 2***5 | EQUAL TEE |
