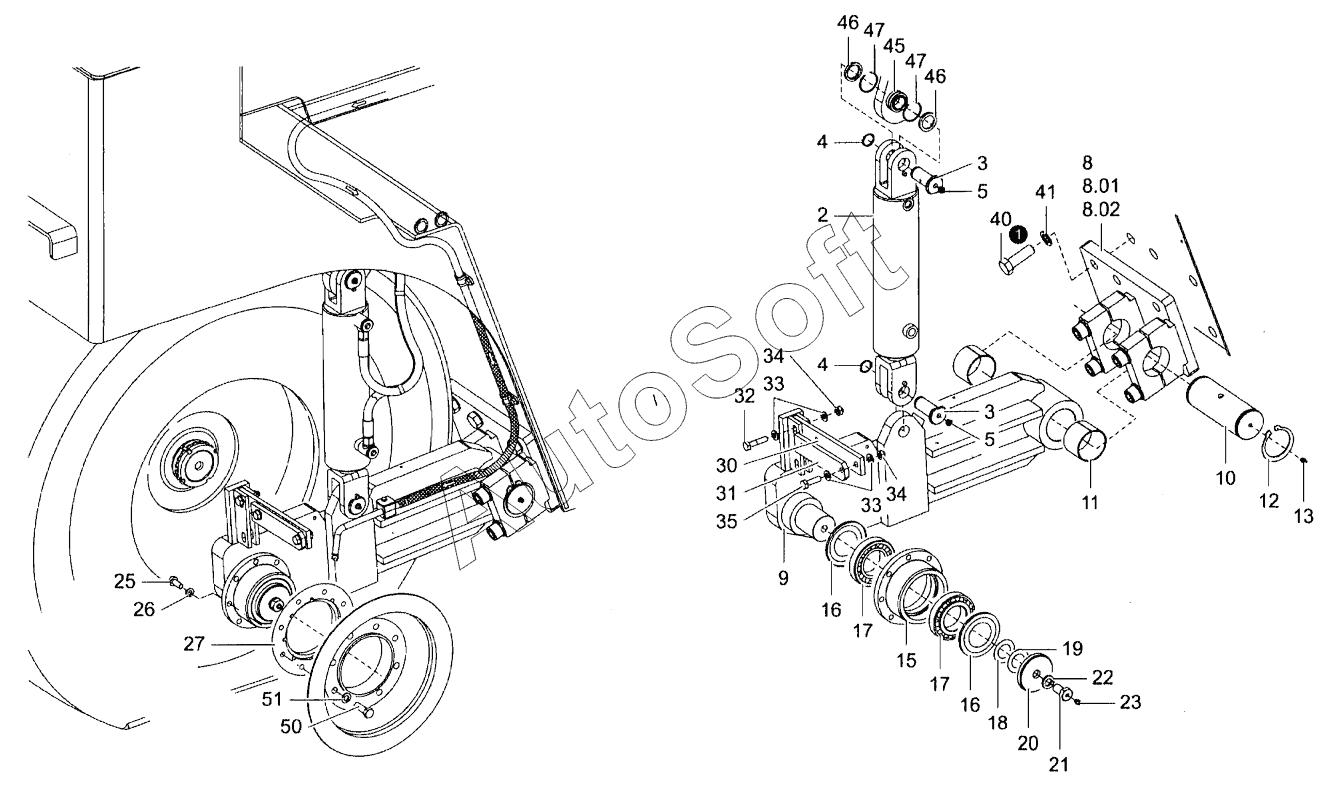

Каталог запасных частей к технике: HAMM GRW 24 (2009). EDGE PRESSING AND CUTTING DEVICE
2
3
3
4
4
5
5
8
8.01
8.02
9
10
11
12
13
15
16
16
17
17
18
19
20
21
22
23
25
26
27
30
31
32
33
33
34
34
35
40
41
45
46
46
47
47
50
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 10 | 5***7 | BOLT | |
| 11 | 2***6 | DU-BUSH | |
| 12 | 2***7 | CIRCLIP | |
| 13 | 2***4 | GREASING NIPPLE | |
| 15 | 5***5 | BEARING INSERT | |
| 16 | 2***1 | NILOS RING | |
| 17 | 2***3 | TAPER ROLLER BEARING | |
| 18 | 2***8 | LAMINUM SHIM | |
| 19 | 2***1 | LAMINUM SHIM | |
| 2 | 1***4 | HYDRAULIC CYLINDER | |
| 20 | 5***5 | WASHER | |
| 21 | 5***1 | OIL HOLE SCREW | |
| 22 | 2***2 | SPRING RING | |
| 23 | 2***4 | GREASING NIPPLE | |
| 25 | 2***2 | HEXAGON SCREW | |
| 26 | 2***2 | SPRING RING | |
| 27 | 5***7 | INTERMEDIATE RING | |
| 3 | 5***5 | BOLT | |
| 30 | 4***4 | FLAT STEEL | |
| 31 | 5***2 | FLAT STEEL | |
| 32 | 1***7 | HEXAGON SCREW | |
| 33 | 2***7 | WASHER | |
| 34 | 2***3 | HEXAGONAL NUT | |
| 35 | 2***6 | HEXAGON SCREW | |
| 4 | 2***7 | CIRCLIP | |
| 40 | 2***6 | HEXAGON SCREW | |
| 41 | 2***9 | SPRING RING | |
| 45 | 5***4 | ROD END BALL JOINT | |
| 46 | 8***5 | SEALING WASHER | |
| 47 | 2***4 | RETAINING RING | |
| 5 | 2***9 | GREASING NIPPLE | |
| 50 | 2***7 | HEXAGON SCREW | |
| 51 | 2***0 | SPRING RING | |
| 8 | 8***3 | RETAINING PLATE | |
| 8.01 | 1***0 | CHEESE-HEAD SCREW | |
| 8.02 | 3***0 | WASHER | |
| 9 | 7***5 | LEVER ARM |
