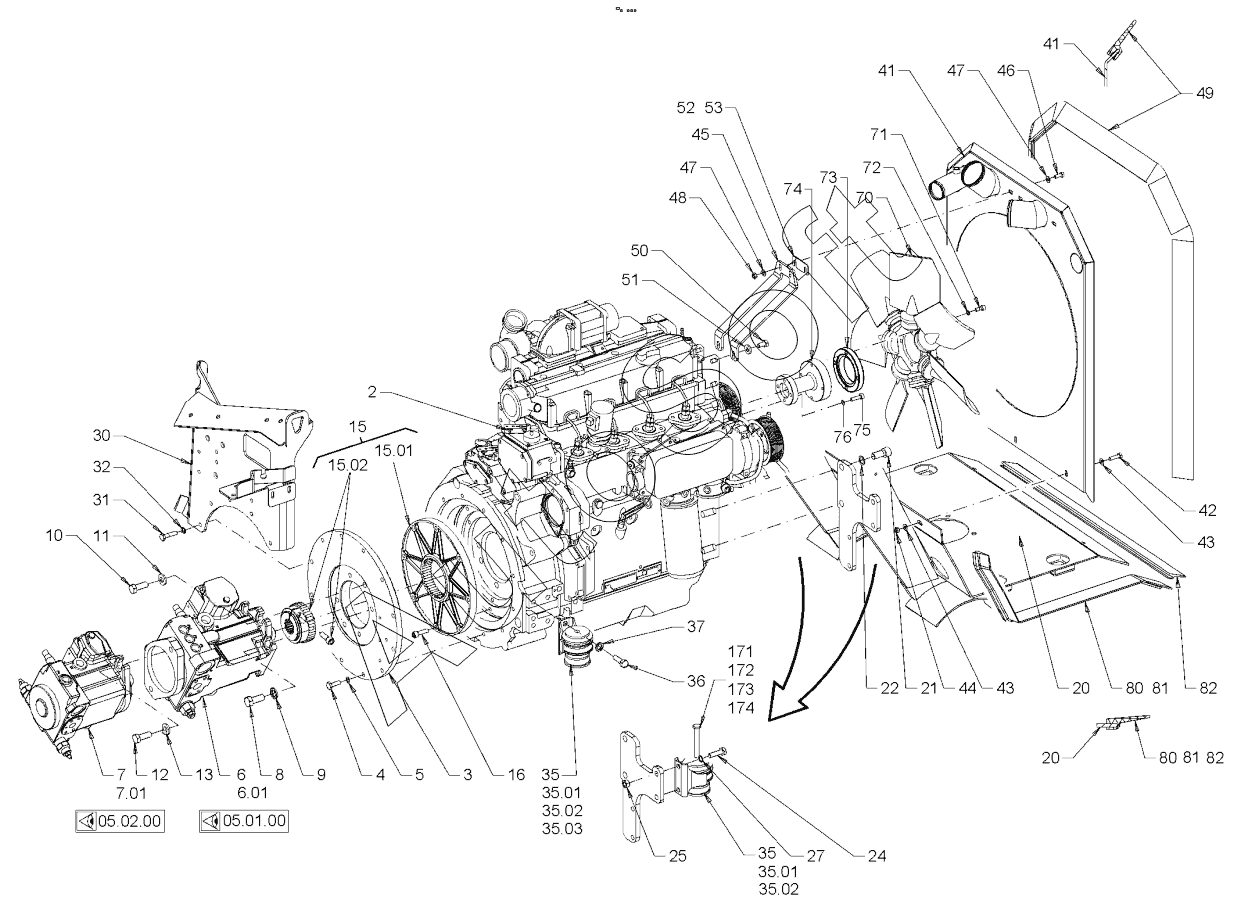

Каталог запасных частей к технике: HAMM 3410 (2015). MOTOR AND PUMP MOUNTING
2
3
4
5
6
6.01
7
7.01
8
8
9
9
10
11
12
13
15
15.01
15.02
16
20
20
21
22
24
25
27
30
31
32
35
35
35.01
35.01
35.02
35.02
35.03
36
37
41
41
42
43
43
44
45
46
47
47
48
49
50
51
52
53
70
71
72
73
74
75
76
80
80
81
81
82
82
171
172
173
174
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 10 | 1***1 | HEXAGON SCREW | |
| 11 | 2***3 | WASHER VERSION 3411 | |
| 12 | 1***1 | HEXAGON SCREW | |
| 13 | 2***3 | WASHER VERSION 3411 | |
| 15 | 8***0 | COUPLING | |
| 15.01 | 1***6 | ELASTIC PART | |
| 15.02 | 1***4 | HUB | |
| 16 | 2***9 | CHEESE-HEAD SCREW | |
| 171 | 2***0 | HEXAGON SCREW | |
| 172 | 3***3 | WASHER | |
| 173 | 2***2 | SAFETY NUT | |
| 174 | 2***3 | WASHER | |
| 2 | 2***0 | DIESEL | |
| 20 | 2***8 | HOLDER SYSTEM | |
| 21 | 1***0 | CHEESE-HEAD SCREW | |
| 22 | 1***8 | LOCKING WASHER | |
| 24 | 2***5 | HEXAGON SCREW | |
| 25 | 2***2 | SAFETY NUT | |
| 27 | 3***3 | WASHER | |
| 3 | 1***8 | FLANGE | |
| 30 | 8***8 | CONSOLE | |
| 31 | 2***0 | HEXAGON SCREW | |
| 32 | 2***3 | LOCKING WASHER | |
| 35 | 3***9 | ENGINE MOUNTING FOOT | |
| 35.01 | 3***1 | RUBBER RING | |
| 35.02 | 3***7 | PROTECTING COVER | |
| 35.03 | 3***8 | RUBBER RING | |
| 36 | 2***4 | HEXAGON SCREW | |
| 37 | 3***3 | WASHER | |
| 4 | 2***8 | HEXAGON SCREW | |
| 41 | 8***7 | AIR PLATE | |
| 42 | 2***9 | HEXAGON SCREW | |
| 43 | 2***3 | WASHER | |
| 44 | 1***2 | SAFETY NUT | |
| 45 | 1***3 | RETAINING SHEET | |
| 46 | 3***0 | HEXAGON SCREW | |
| 47 | 2***3 | WASHER | |
| 48 | 1***2 | SAFETY NUT | |
| 49 | 6***0 | SEALING PROFILE | |
| 5 | 2***3 | LOCKING WASHER | |
| 50 | 2***5 | HEXAGON SCREW | |
| 51 | 3***0 | WASHER | |
| 52 | 2***5 | DISTANCE SHEET | |
| 53 | 2***6 | DISTANCE SHEET | |
| 6 | 1***9 | VARIABLE DISPLAC. PUMP | |
| 6.01 | 2***2 | SET OF SEALS | |
| 7 | 1***7 | VARIABLE DISPLAC. PUMP | |
| 7.01 | 2***6 | SET OF SEALS | |
| 70 | 1***1 | FAN | |
| 71 | 3***5 | CHEESE-HEAD SCREW | |
| 72 | 2***2 | LOCKING WASHER | |
| 73 | 2***9 | DISTANCE RING | |
| 74 | 2***8 | ADAPTER | |
| 75 | 2***2 | CHEESE-HEAD SCREW | |
| 76 | 2***2 | LOCKING WASHER | |
| 8 | 1***3 | HEXAGON SCREW | |
| 8 | 2***5 | HEXAGON SCREW | |
| 80 | 2***0 | SEALING | |
| 81 | 2***1 | SEALING | |
| 82 | 2***2 | SEALING | |
| 9 | 2***5 | LOCKING WASHER | |
| 9 | 5***4 | WASHER |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
