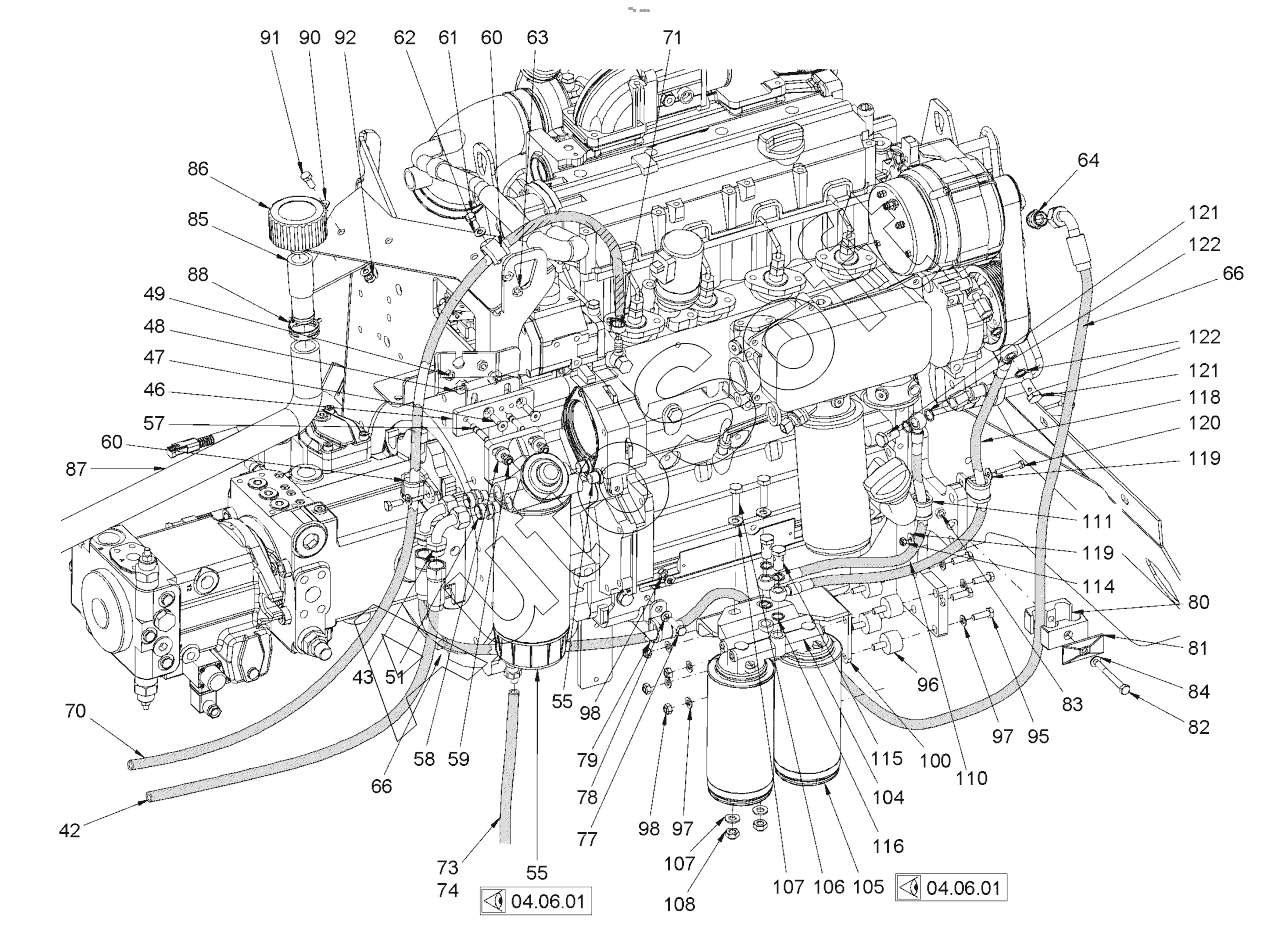

Каталог запасных частей к технике: HAMM 3410 (2015). FUEL SYSTEM
42
43
46
47
48
49
51
55
55
57
58
59
60
60
61
62
63
64
66
66
70
71
73
74
77
78
79
80
81
82
83
84
85
86
87
88
90
91
92
95
96
97
97
98
98
100
104
105
106
107
107
108
110
111
114
115
116
118
119
119
120
121
121
122
122
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 42 | 1***3 | HOSE | |
| 43 | 2***4 | INTERMEDIATE PIECE | |
| 46 | 1***9 | SUPPORTING PLATE | |
| 47 | 2***6 | COUNTERSUNK SCREW | |
| 48 | 2***5 | WASHER | |
| 49 | 1***2 | SAFETY NUT | |
| 51 | 3***3 | STRAIGHT SCREWED SOCKET | |
| 55 | 1***6 | FUEL FILTER COMPL. | |
| 57 | 3***4 | STUD SCREW | |
| 58 | 2***5 | WASHER | |
| 59 | 1***2 | SAFETY NUT | |
| 60 | 1***5 | PIPE CLIP | |
| 61 | 2***9 | HEXAGON SCREW | |
| 62 | 2***3 | WASHER | |
| 63 | 1***2 | SAFETY NUT | |
| 64 | 3***3 | STRAIGHT SCREWED SOCKET | |
| 66 | 3***8 | HOSE | |
| 70 | 1***6 | HOSE | |
| 71 | 2***2 | HOSE CLAMP | |
| 73 | 2***4 | HOSE | |
| 74 | 2***1 | WIRE FASTENER | |
| 77 | 3***0 | HEXAGON SCREW | |
| 78 | 2***3 | WASHER | |
| 79 | 1***5 | PIPE CLIP | |
| 80 | 3***1 | HALF-CLIP | |
| 81 | 3***0 | TOP COVER | |
| 82 | 1***7 | HEXAGON SCREW | |
| 83 | 1***2 | SAFETY NUT | |
| 84 | 2***3 | WASHER | |
| 85 | 8***9 | HOLDER | |
| 86 | 1***4 | VENT FILTER | |
| 87 | 1***4 | CONNECTION HOSE | |
| 88 | 2***0 | HOSE CLAMP | |
| 90 | 2***3 | WASHER | |
| 91 | 2***9 | HEXAGON SCREW | |
| 92 | 1***2 | SAFETY NUT | |
| 95 | 2***9 | HEXAGON SCREW | |
| 96 | 3***0 | RUBBER METAL BUFFER | |
| 97 | 2***3 | WASHER | |
| 98 | 1***2 | SAFETY NUT | |
| 100 | 2***8 | HOLDER | |
| 104 | 2***9 | FILTER HEAD | |
| 105 | 2***3 | FILTER CARTRIDGE, FUEL | |
| 106 | 2***0 | HEXAGON SCREW | |
| 107 | 2***7 | WASHER | |
| 108 | 3***0 | SAFETY NUT | |
| 110 | 2***3 | HOSE | |
| 111 | 1***5 | PIPE CLIP | |
| 114 | 2***2 | HEXAGONAL NUT | |
| 115 | 2***1 | HOLLOW-CORE SCREW | |
| 116 | 2***8 | SEALING RING | |
| 118 | 2***4 | HOSE | |
| 119 | 3***9 | WASHER | |
| 120 | 2***5 | CHEESE-HEAD SCREW | |
| 121 | 2***1 | HOLLOW-CORE SCREW | |
| 122 | 2***8 | SEALING RING |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
