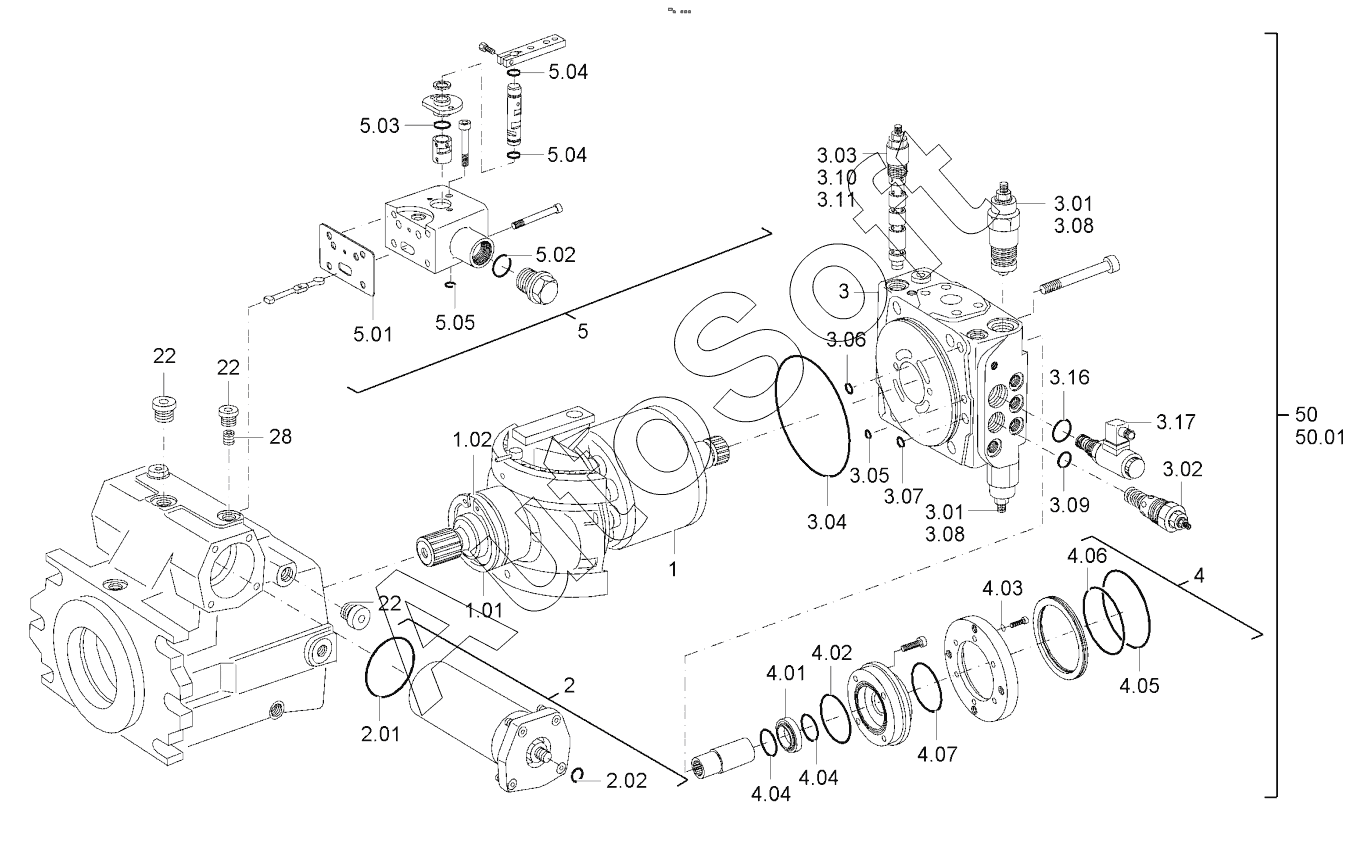

Каталог запасных частей к технике: HAMM 3410 (2015). ADJUSTABLE PUMP (GEAR DRIVE)
1
1.01
1.02
2
2.01
2.02
3
3.01
3.01
3.02
3.03
3.04
3.05
3.06
3.07
3.08
3.08
3.09
3.10
3.11
3.16
3.17
4
4.01
4.02
4.03
4.04
4.04
4.05
4.06
4.07
5
5.01
5.02
5.03
5.04
5.04
5.05
22
22
22
28
50
50.01
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | ENGINE | |
| 1.01 | 1***7 | CIRCLIP | |
| 1.02 | 1***3 | SHAFT SEAL | |
| 2 | 1***7 | HYDRAULIC REGULATION | |
| 2.01 | 1***3 | O-RING SEAL | |
| 2.02 | 2***2 | O-RING SEAL | |
| 22 | 3***6 | LOCKING SCREW | |
| 28 | 1***9 | NOZZLE | |
| 3 | 2***6 | JOINT PLATE | |
| 3.01 | 1***3 | PRESSURE RELIEF VALVE | |
| 3.02 | 1***7 | FEEDING PRESSURE VALVE | |
| 3.03 | 1***5 | CUT-OFF VALVE | |
| 3.04 | 2***5 | O-RING SEAL | |
| 3.05 | 1***3 | O-RING SEAL 7,59X2,62 | |
| 3.06 | 2***2 | O-RING SEAL | |
| 3.07 | 1***6 | O-RING | |
| 3.08 | 1***4 | SEAL SET | |
| 3.09 | 3***8 | O-RING SEAL | |
| 3.10 | 2***5 | O-RING SEAL | |
| 3.11 | 2***0 | O-RING SEAL 6,07X1,78 | |
| 3.16 | 3***6 | O-RING SEAL | |
| 3.17 | 1***7 | DIRECTIONAL CONTROL VALVE | |
| 4 | 2***7 | CONNECTION FLANGE | |
| 4.01 | 2***6 | SEALING RING | |
| 4.02 | 1***8 | O-RING SEAL | |
| 4.03 | 2***5 | SEALING RING | |
| 4.04 | 1***1 | O-RING SEAL | |
| 4.05 | 3***6 | O-RING SEAL | |
| 4.06 | 3***0 | O-RING SEAL | |
| 4.07 | 1***1 | O-RING SEAL | |
| 5 | 2***8 | AUTOMATIC CONTROLLER | |
| 5.01 | 1***3 | SEAL | |
| 5.02 | 1***4 | O-RING SEAL | |
| 5.03 | 1***2 | O-RING SEAL | |
| 5.04 | 2***2 | O-RING SEAL | |
| 5.05 | 1***0 | O-RING SEAL | |
| 50 | 1***9 | VARIABLE DISPLAC. PUMP | |
| 50.01 | 2***2 | SET OF SEALS |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
