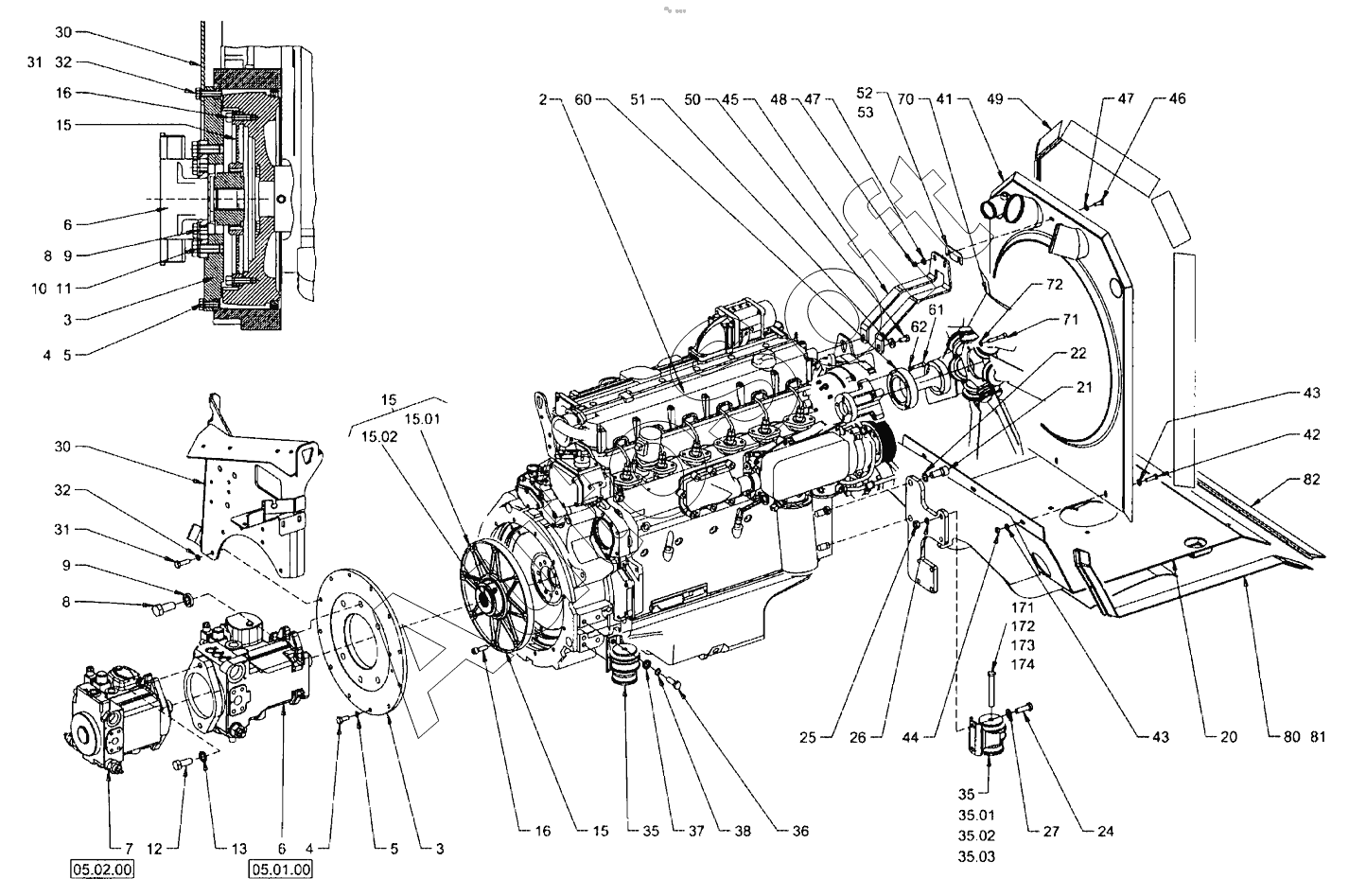

Каталог запасных частей к технике: HAMM 3516 (2008). PUMP DRIVE AND ENGINE ASSEMBLY
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
11
12
13
15
15
15
15.01
15.02
16
16
20
21
22
24
25
26
27
30
30
31
31
32
32
35
35
35.01
35.02
35.03
36
37
38
41
42
43
43
44
45
46
47
47
48
49
50
51
52
53
60
60
61
62
70
70
71
72
80
81
62
171
172
173
174
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 10 | 1***1 | HEXAGON SCREW | |
| 11 | 2***3 | WASHER VERSION 3411 | |
| 12 | 1***9 | HEXAGON SCREW | |
| 13 | 2***3 | WASHER VERSION 3411 | |
| 15 | 8***9 | COUPLING | |
| 15.01 | 1***6 | ELASTIC PART | |
| 15.02 | 1***4 | HUB | |
| 16 | 2***9 | CHEESE-HEAD SCREW | |
| 171 | 1***5 | HEXAGON SCREW | |
| 172 | 2***5 | WASHER | |
| 173 | 2***3 | WASHER | |
| 174 | 2***1 | HEXAGONAL NUT | |
| 2 | 2***8 | DEUT2 DIESEL ENGINE | |
| 20 | 8***9 | SUPPORT | |
| 21 | 1***3 | CHEESE-HEAD SCREW | |
| 22 | 1***8 | LOCKING WASHER | |
| 24 | 2***7 | HEXAGON SCREW | |
| 25 | 2***9 | HEXAGONAL NUT | |
| 26 | 2***0 | LOCKING WASHER | |
| 27 | 3***3 | WASHER | |
| 3 | 1***3 | FLANGE | |
| 30 | 8***8 | CONSOLE | |
| 31 | 2***6 | HEXAGON SCREW | |
| 32 | 2***3 | LOCKING WASHER | |
| 35 | 3***5 | ENGINE MOUNTING FOOT | |
| 35.01 | 1***2 | RUBBER RING | |
| 35.02 | 3***7 | PROTECTING COVER | |
| 35.03 | 3***0 | WASHER | |
| 36 | 2***7 | HEXAGON SCREW | |
| 37 | 3***3 | WASHER | |
| 38 | 2***0 | LOCKING WASHER | |
| 4 | 2***2 | HEXAGON SCREW | |
| 41 | 8***4 | AIR PLATE | |
| 42 | 2***5 | HEXAGON SCREW | |
| 43 | 2***3 | WASHER | |
| 44 | 2***5 | HEXAGONAL NUT | |
| 45 | 1***7 | PLATE | |
| 46 | 2***5 | HEXAGON SCREW | |
| 47 | 2***3 | WASHER | |
| 48 | 2***5 | HEXAGONAL NUT | |
| 49 | 6***0 | SEALING PROFILE | |
| 5 | 2***3 | LOCKING WASHER | |
| 50 | 2***6 | HEXAGON SCREW | |
| 51 | 3***0 | WASHER | |
| 52 | 2***5 | DISTANCE SHEET | |
| 53 | 2***6 | DISTANCE SHEET | |
| 6 | 1***6 | VARIABLE DISPLAC. PUMP (DRIVE) | |
| 60 | 1***6 | FLANGE | |
| 60 | 2***5 | FLANGE | |
| 61 | 2***2 | CHEESE-HEAD SCREW | |
| 62 | 2***1 | SEAL | |
| 62 | 2***2 | LOCKING WASHER | |
| 7 | 1***5 | VARIABLE DISPLAC. PUMP (VIBR.) | |
| 7 | 2***3 | VARIABLE DISPLACEMENT PUMP | |
| 70 | 1***1 | FAN | |
| 70 | 2***5 | BLOWER | |
| 71 | 2***6 | CHEESE-HEAD SCREW | |
| 72 | 2***2 | LOCKING WASHER | |
| 8 | 1***8 | HEXAGON SCREW | |
| 80 | 2***2 | SEAL | |
| 81 | 2***3 | SEAL | |
| 9 | 1***9 | U-WASHER |
